概览
优势和特点
- 改进的MC10LVEP11 (MAX9320)代用产品
- +2.25V至+3.8V差分HSTL/LVPECL工作方式
- -2.25V至-3.8V LVECL工作方式
- 22mA (典型)的低电源电流
- 20ps (典型)器件至器件扭曲
- 6ps (典型)输出至输出扭曲
- 208ps (典型)的传输延迟
- 3GHz时最小输出300mV
- 输入开路时，输出为低电平
- >2kV的ESD保护(人体模型)
- 提供热增强型、底盘裸露的SO封装
产品详情
MAX9320/MAX9320A是一种低扭曲、1:2差分驱动器设计用于时钟和数据分配，由一路输入再生2路差分输出。差分输入经过调整后，可以允许单端输入，只需外加基准电压即可。
MAX9320/MAX9320A具有超低传输延迟(208ps)、20ps的器件至器件扭曲和6ps的输出至输出扭曲以及最大30mA的电源电流等特性，使其尤其适合于时钟分配。为与差分HSTL和LVPECL信号接口，该器件工作于+2.25V至+3.8V的电源电压，能够实现在+2.5V或+3.3V标称电压系统中，进行高性能的时钟或数据分配。而对于差分LVECL工作方式，该器件工作于-2.25V至-3.8V的电源电压。

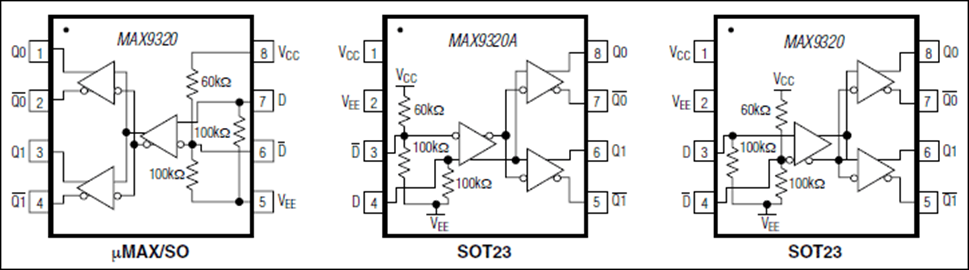

MAX9320和MAX9320A的唯一区别是引脚排列不同。为简化背板与双面电路板任何一面的布线连接，提供有多种引脚排列。
这些器件提供节省空间的8引脚SOT23、µMAX®和SO封装。
应用
- 低抖动数据中继器
- 精密时钟分配
- 保护开关
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
