MAX9281

用于同轴电缆或STP输出驱动和LVDS输入的3.12Gbps GMSL串行器

更多 showmore-icon

串行器支持使用同轴电缆，从而降低汽车信息娱乐系统的布线重量和成本

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.4)
Documentation 查看所有文档
IBIS 模型 MAX9277/81 IBIS Model 1.8V Rev 1.1 Download 405.66KB IBIS 模型 MAX9277/81 IBIS Model 3.3V Rev 1.1 Download 367.76KB
产品模型 4
特性
  • 非常适用于高清视频应用
    • 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP
    • 104MHz高带宽模式支持24位色的1920x720p/60Hz显示
    • 串行器预加重/去加重功能支持15m电缆全速运行
    • 高达192kHz的采样率和32位采样深度适用于7.1声道高清音频
  • 多种数据速率实现系统灵活性
    • 串行比特率高达3.12Gbps
    • 6.25MHz至104MHz像素时钟
    • o UART、混合 UART/I2C, or I2C 模式下支持9.6kbps至1Mbps控制通道，具有时钟延展功能
  • 降低EMI和屏蔽要求
    • 串行输出可编程为100mV至500mV单端模式或100mV至400mV差分模式
    • 可编程扩频有助于降低EMI
    • 用于像素时钟抖动衰减的可旁路输入PLL
    • 在输入端跟踪扩频
    • 高抗扰度模式可充分抑制控制通道噪声
  • 提供用于系统上电和验证的外设功能
    • 内置用于串行链路BER测试的PRBS发生器
    • 可通过编程选择9个默认设备地址
    • 用于触摸屏中断和其他用途的专用“上/下”GPO
    • 远程/在本地从睡眠模式唤醒
  • 满足严格的汽车和工业要求
    • 工作温度范围为-40°C至+105°C
    • 8kV接触放电和15kV空气放电ISO 10605及IEC 61000-4-2 ESD保护
更多细节
show more Icon

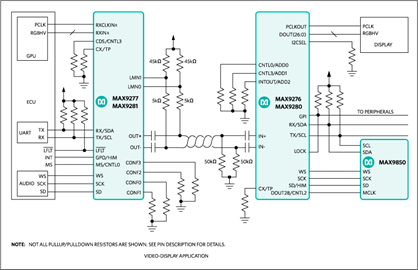

MAX9277/MAX9281是3.12Gbps千兆位多媒体串行链路(GMSL)串行器，具有3或4数据通道LVDS输入(oLDI)和CML串行输出，可编程为支持50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆驱动。MAX9281具有HDCP内容保护功能，除此之外与MAX9277相同。这些串行器可与任何支持同轴电缆输入的GMSL解串器配对。当编程为支持STP输出时，它们向后兼容任何GMSL解串器。输出幅度可编程为100mV至500mV单端模式（同轴电缆）或100mV至400mV差分模式(STP)。

音频通道在TDM模式下支持 L-PCM I2S 立体声和多达八通道的L-PCM。支持32kHz至192kHz的采样率，采样深度高达32位。

嵌入式控制通道在UART-UART 和 UART-I2C 模式下以9.6kbps至1Mbps的速度运行，在 I2C-I2C 模式下以高达1Mbps的速度运行。通过使用控制通道，微控制器可以不受视频时序影响，随时对串行器、解串器和外设寄存器进行编程，并管理HDCP操作(MAX9281)。GPO输出支持来自链路远端的触摸屏控制器中断请求。

为了与更长的电缆一起使用，串行器配有可编程的预加重/去加重功能。串行输出端提供可编程扩频。串行输出符合ISO 10605和IEC61000-4-2 ESD标准。内核电源为1.7至1.9V，I/O电源为1.7至3.6V。采用无铅、48引脚、7mm x 7mm TQFN封装，带有裸露焊盘，引脚间距为0.5mm。

应用

  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端
Show More Arrow image
file 查看数据手册 (Rev.4)
Documentation 查看所有文档
IBIS 模型 MAX9277/81 IBIS Model 1.8V Rev 1.1 Download 405.66KB IBIS 模型 MAX9277/81 IBIS Model 3.3V Rev 1.1 Download 367.76KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9281

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 09/12/2019
英文

MAX9277-MAX9281: 3.12Gbps GMSL Serializers for Coax or STP Output Drive and LVDS Input Data Sheet (Rev.4)

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX9281 Reliability Data redirect icon

44.64K

download

下载 PDF

设计笔记

2

PDF Vector

HTML

更新 06/01/2018
英文
How to Use GMSL Line-Fault Detection for Power Over Coax redirect icon

PDF Vector

HTML

更新 08/20/2018
日文
Power over CoaxにおけるGMSLラインフォルト検出の使用方法 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

1

Thumbnail Image

视频

2022-10-04

02:58

How to Talk to Peripheral Devices through a SerDes Link in Bypass Mode

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9281GTM+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9281GTM+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9281GTM/V+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9281GTM/V+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 10, 2020

- 1950

ASSEMBLY

MAX9281GTM+

量产

MAX9281GTM+T

量产

pdf

pcn_1950

external-icon

9月 13, 2018

- 1801

DESIGN

MAX9281GTM+

量产

MAX9281GTM+T

量产

MAX9281GTM/V+

量产

MAX9281GTM/V+T

量产

pdf

pcn_1801

external-icon

6月 18, 2021

- 2161

ASSEMBLY

MAX9281GTM/V+

量产

MAX9281GTM/V+T

量产

pdf

pcn_2161

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 10, 2020

- 1950

arrow down

ASSEMBLY

MAX9281GTM+

量产

MAX9281GTM+T

量产

pdf

pcn_1950

external-icon
9月 13, 2018

- 1801

arrow down

DESIGN

MAX9281GTM+

量产

MAX9281GTM+T

量产

MAX9281GTM/V+

量产

MAX9281GTM/V+T

量产

pdf

pcn_1801

external-icon
6月 18, 2021

- 2161

arrow down

ASSEMBLY

MAX9281GTM/V+

量产

MAX9281GTM/V+T

量产

pdf

pcn_2161

external-icon
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX9281COAXEVKIT

MAX9277/MAX9281评估板

zoom

MAX9281COAXEVKIT

MAX9277/MAX9281评估板

download icon

下载

 print icon

打印
MAX9281COAXEVKIT
MAX9277/MAX9281评估板

特性和优点

  • 支持4通道LVDS或24位/32位并行视频
  • 软件兼容Windows XP、Windows Vista和Windows 7
  • USB-PC连接(含电缆)
  • USB供电
  • 经过验证的PCB布局
  • 完整装配并经过测试
立即购买 更多内容

产品详情

MAX9277/MAX9281同轴电缆评估板(EV kit)提供一个验证性的设计，用于评估MAX9277和MAX9281高带宽G-bit多媒体串行链路(GMSL)解串器，器件具有扩频和全双工控制通道，满足同轴电缆FAKRA标准。评估板提供兼容Windows XP®、Windows Vista®和Windows 7的软件，提供简单的图形用户界面(GUI)熟悉器件特性。评估板装配MAX9277GTM+或MAX9281GTM+。

为使用一个FAKRA标准的同轴电缆完整评估GMSL，请定购MAX9277或MAX9281同轴电缆评估板及配套解串器电路板(本文档中以MAX9276A或MAX9280A同轴电缆评估板为例)；为使用STP电缆进行评估，请订购MAXCOAX2STP-HSD适配器套件，并参阅其数据资料。每条链路只需一个适配器套件，用于连接串行器和解串器(SerDes)电路板。

应用

  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端

MAX9277COAXEVKIT

MAX9277/MAX9281评估板

zoom

MAX9277COAXEVKIT

MAX9277/MAX9281评估板

download icon

下载

 print icon

打印
MAX9277COAXEVKIT
MAX9277/MAX9281评估板

特性和优点

  • 支持4通道LVDS或24位/32位并行视频
  • 软件兼容Windows XP、Windows Vista和Windows 7
  • USB-PC连接(含电缆)
  • USB供电
  • 经过验证的PCB布局
  • 完整装配并经过测试
立即购买 更多内容

产品详情

MAX9277/MAX9281同轴电缆评估板(EV kit)提供一个验证性的设计，用于评估MAX9277和MAX9281高带宽G-bit多媒体串行链路(GMSL)解串器，器件具有扩频和全双工控制通道，满足同轴电缆FAKRA标准。评估板提供兼容Windows XP®、Windows Vista®和Windows 7的软件，提供简单的图形用户界面(GUI)熟悉器件特性。评估板装配MAX9277GTM+或MAX9281GTM+。

为使用一个FAKRA标准的同轴电缆完整评估GMSL，请定购MAX9277或MAX9281同轴电缆评估板及配套解串器电路板(本文档中以MAX9276A或MAX9280A同轴电缆评估板为例)；为使用STP电缆进行评估，请订购MAXCOAX2STP-HSD适配器套件，并参阅其数据资料。每条链路只需一个适配器套件，用于连接串行器和解串器(SerDes)电路板。

应用

  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端

MAXCOAX2STP-HSD

评估使用STP电缆的Maxim串行器/解串器

zoom

MAXCOAX2STP-HSD

评估使用STP电缆的Maxim串行器/解串器

download icon

下载

 print icon

打印
MAXCOAX2STP-HSD
评估使用STP电缆的Maxim串行器/解串器

特性和优点

  • 支持利用同轴电缆评估套件来评估STP电缆的工作情况，从而无需购买一套STP评估板
  • 只需一个适配器套件即可将同轴电缆评估套件用于不同的产品
立即购买 更多内容

产品详情

借助MAXCOAX2STP-HSD同轴转STP电缆适配器套件，同轴电缆评估套件（EV套件）可用于使用STP电缆（装配有Rosenberger STP连接器）的Maxim串行器/解串器产品。有关当前受支持产品的列表，请参见表1。

该适配器套件包括一个串行器适配器板，带有两个同轴FAKRA插口连接器和一个Rosenberger插头STP连接器；一个解串器适配器板，带有两个同轴FAKRA插口连接器和一个Rosenberger插头STP连接器；以及一条2m STP电缆，装配有两个Rosenberger插口STP连接器。完整数据手册图1中的照片显示了适配器套件元件。



应用

  • 车载摄像系统
  • 高分辨率汽车导航
  • 兆像素照相系统
  • 后排座信息终端
