MAX9207

10位、总线LVDS串行器

更多 showmore-icon

查看： 产品详情
arrow-icon

不是您想寻找的产品？

file 查看数据手册 (Rev.2)

PDF

1月 1, 1900 ellipse 中文

2587: 10位、总线LVDS串行器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 169.00K
Documentation 查看所有文档
特性
  • 单片串行器(对比SerDes)，尤其适合于单向数据链路
  • 用于解串器的同步成帧位允许板卡热插入，无须中止系统运行
  • 额定速率的LVDS串行输出，适合于点对点和总线应用
  • 宽参考时钟输入范围
    • 16MHz至40MHz (MAX9205)
    • 40MHz至66MHz (MAX9207)
  • 140ps (峰峰值)的低系统抖动(MAX9207)
  • 34mA的低电源电流(MAX9205)
  • 10位并行LVCMOS/LVTTL接口
  • 高达660Mbps的有效数据速率(MAX9207)
  • 可编程的输入锁存边沿
  • 与DS92LV1021和DS92LV1023引脚兼容的升级器件
更多细节
show more Icon

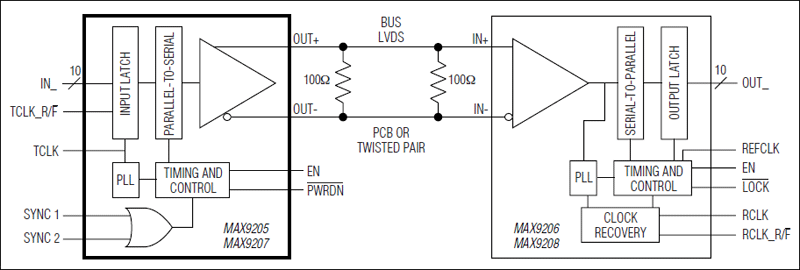

MAX9205/MAX9207串行器将10位宽度并行LVCMOS/LVTTL数据转换为串行高速总线LVDS数据流。串行器与解串器配对使用，如MAX9206/MAX9208解串器，完成将串行输出再转换为10位宽度的并行数据。

MAX9205/MAX9207在PCB线或双绞线上，传输串行数据的速度分别高达400Mbps和660Mbps。因为时钟是从串行数据流中提取，所以消除了在并行总线上出现的时钟至数据和数据至数据扭曲。

该串行器不需要外接元件，也仅需少量的控制信号。由TCLK_R/F选择输入数据选通边沿，当器件停止工作时，/PWRDN可用于省电控制。一旦上电，将激活同步模式，它还受控于两个同步输入端：SYNC1和SYNC2。

MAX9205可以锁定16MHz至40MHz系统时钟，而MAX9207可以锁定40MHz至66MHz的系统时钟。在器件完全锁定本地系统时钟之前，以及器件处于电源关断模式下，串行器输出保持高阻态。

两种器件均工作于+3.3V单电源，指定工作温度范围-40°C至+85°C，提供28引脚SSOP封装。

应用

  • 上/下路复用器
  • 背板与互连应用
  • 蜂窝电话基站
  • 数字交叉连接
  • DSLAM
  • 网络路由器和交换机
Show More Arrow image
file 查看数据手册 (Rev.2)
Documentation 查看所有文档
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9207

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 12/14/2012
英文

MAX9205-MAX9207: 10-Bit Bus LVDS Serializers Data Sheet (Rev.2)

打开PDF文件

redirect
169.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

2587: 10位、总线LVDS串行器 Data Sheet

打开PDF文件

redirect
169.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
日文

2587: 10ビット、バスLVDSシリアライザ Data Sheet

打开PDF文件

redirect
169.00K
download

下载 PDF

技术文章

4

PDF Vector

HTML

更新 05/13/2003
英文
LVDS Serializer-Deserializer Performance over Twisted Pair Cable redirect icon

PDF Vector

HTML

更新 04/20/2007
中文
LVDS串行-解串器在双绞线电缆数据传输中的性能分析\r\n\r\n redirect icon

PDF Vector

HTML

更新 01/17/2003
英文
Signal Integrity vs. Transmission Rate and Cable Length for LVDS Serializers redirect icon

PDF Vector

HTML

更新 03/08/2011
英文
Reduce the Chances of Human Error: Part 2, Super Amps and Filters for Analog Interface redirect icon

设计笔记

1

PDF Vector

HTML

更新 10/10/2011
英文
Demonstrating Green Technology with Apples, Oranges, Lemons, and Limes redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

评估套件 1

MAX9205EVKIT

MAX9205、MAX9206、MAX9207、MAX9208评估板

zoom

MAX9205EVKIT

MAX9205、MAX9206、MAX9207、MAX9208评估板

download icon

下载

 print icon

打印
MAX9205EVKIT
MAX9205、MAX9206、MAX9207、MAX9208评估板

特性和优点

  • 3.3V单电源供电
  • 10位并行LVCMOS/LVTTL接口
  • 允许共模测试
  • 可分别评估串行器(MAX9205)和解串器(MAX9206)
  • 允许用双绞线电缆测试
  • 低电压、低功耗工作
  • 经过完全安装与测试
    • 立即购买 更多内容

    产品详情

    MAX9205评估板(EV kit)是经过完全装配和测试的电路板，简化了MAX9205 400Mbps、10位串行器和MAX9206 400Mbps、10位解串器的评估。MAX9205 IC将10位并行LVCMOS/LVTTL数据转换为串行、高速总线低电压差分信号(BLVDS)数据流，MAX9206接受来自MAX9205的串行数据，并将其转换成10位宽的LVCMOS/LVTTL并行数据。

    评估板需要一个3.3V电源和一路频率在16MHz至40MHz范围的参考时钟输入。10位并行数据与一个24引脚的插头连接，输出数据可以通过另一个24引脚插头采集。评估板电路可以修改成独立的电路，分别评估MAX9205和MAX9206。MAX9205和MAX9206串行器/解串器对可以替代输入时钟频率范围为：40MHz至60MHz、具有更高的最大数据传输速率(600Mbps)的MAX9207和MAX9208串行器/解串器对。

    应用

    • 上/下路复用器
    • 背板与互连应用
    • 蜂窝电话基站
    • 数字交叉连接
    • DSLAM
    • 网络路由器和交换机
