MAX9170
4端口LVDS和LVTTL至LVDS转发器
脉冲偏差最小的4端口、LVDS/LVTTL至LVDS转接器
产品详情
- 150ps (最大)脉冲扭曲
- 在630Mbps (223 - 1) PRBS码型测试时，具有极低的200psP-P (最大)加性系统抖动
- 8psRMS (最大)加性随机抖动
- 120ps (最大)通道到通道扭曲
- 630Mbps数据速率
- 符合ANSI EIA/TIA-644 LVDS标准
- 最大30mA (MAX9169)或最大25mA (MAX9170)电源电流，比竞争产品改进15%
- LVDS输入(MAX9169)或+5V耐压的LVTTL/LVCMOS输入(MAX9170)
- 在无驱动差分输入时，安全失效电路置输出为高电平
- 额定10pF负载输出
- 独立的输出使能端
- 3.3V单电源
- 改进的SN65LVDS104 (MAX9169)/SN65LVDS105 (MAX9170)代用品
- 16引脚SO和TSSOP封装

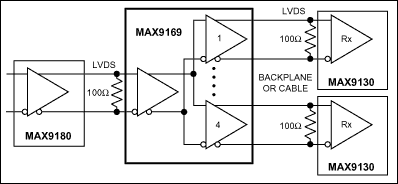

MAX9169/MAX9170是低抖动、低电压、差分LVDS/LVTTL至LVDS中继器，尤其适合于那些要求高速数据或时钟分配、且尽可能减小功耗和尺寸以及噪声的应用。器件接收单路LVDS (MAX9169)或LVTTL (MAX9170)输入，将其复现为4路LVDS输出。每路差分输出可驱动100Ω负载，允许在接收器输入端带有100Ω终端电阻的传输线上进行点到点信号分配。MAX9169和MAX9170引脚分别兼容于SN65LVDS104和SN65LVDS105，提供改进的脉冲扭曲性能。
150ps (最大)的超低脉冲扭曲和200psP-P (最大)加性系统抖动等特性，保证在那些定时误差极其敏感的高速链路中，尤其是那些包含时钟和数据恢复电路，或串行器和解串器应用中，进行可靠地通讯。在整个3.0V至3.6V的工作电源范围内，其高速转换性能可以保证630Mbps的数据传输速率和小于120ps的通道间扭曲。
MAX9169的最大电源电流是30mA，MAX9170是25mA。LVDS输入和输出符合ANSI EIA/TIA-644标准。当输入处于无驱动的开路、终端匹配或短路时，MAX9169的安全失效特性将设置高输出。MAX9169/MAX9170提供16引脚TSSOP和SO封装，工作于-40°C至+85°C的扩展级温度范围。
对于SC70封装的LVDS线接收器，请参考MAX9130的数据资料。
应用
- 上/下路复用器
- 背板互连
- 蜂窝电话基站
- 时钟分配
- 数字交叉连接
- 网络路由器和交换机
- 点到点基带数据传输
