MAX9160

预发布

LVDS或LVTTL/LVCMOS输入至14路LVTTL/LVCMOS输出的时钟驱动器

数据手册 (Rev. 0)

产品选型表

Viewing:

概述

LVDS或LVTTL/LVCMOS输入选择

在输入开路，无驱动短路或无驱动并联终端匹配时，LVDS输入的安全失效电路设置输出为高

两个输出区间，分别带有区间使能端

适合于60Ω线路的集成输出串联终端匹配

200ps (最大)输出到输出扭曲

±100ps (最大)峰峰值加性输出抖动

125MHz时，42%至58%的输出占空比

保证125MHz工作频率

V_CC = 0V或开路时(可热插拔)，LVDS输入为高阻

28引脚底盘裸露或非裸露的TSSOP或32引脚QFN封装

-40°C至+85°C工作温度

3.0V至3.6V电源电压

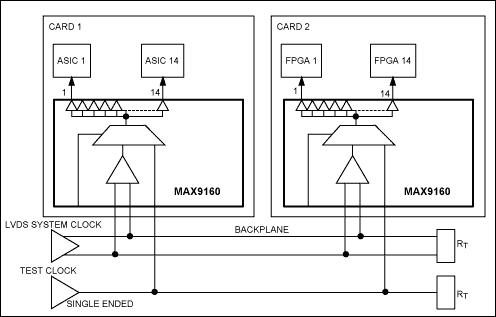

MAX9160是一款125MHz、14路LVTTL/LVCMOS时钟驱动器，将所选择的LVDS或LVTTL/LVCMOS输入复现到两个输出区间。每个分区由7路LVTTL/LVCMOS系列终端匹配输出和一个区间使能组成。LVDS输入具有安全失效功能。利用一个外接电阻来设置内部延迟单元的偏置电流，可以调整MAX9160的传输延迟。LVTTL/LVCMOS输出具有200ps最大输出到输出扭曲和±100ps的最大加性峰峰值抖动。

MAX9160设计工作于3.3V电源电压和-40°C至+85°C的扩展级温度范围。该器件提供28引脚底盘裸露或非裸露的TSSOP封装，以及32引脚5mm x 5mm QFN封装。

应用

上/下路复用器
蜂窝电话基站
数字交叉连接
DSLAM
网络设备
服务器
