MAX9130

量产

单路、500Mbps、LVDS线接收器，SC70封装

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 节省空间的SC70封装(比SOT23小50%)
  • 保证500Mbps数据速率
  • 250ps (最大)低脉冲扭曲
  • 断电时为高阻LVDS输入，允许热插拔
  • 符合ANSI TIA/EIA-644 LVDS标准
  • +3.3V单电源
  • 输入未驱动时(开路，断路或短路)，安全失效电路设置输出为高
  • 安全失效模式下，150µA (典型)低电源电流

    • MAX9130是一款单路差分信号(LVDS)线接收器，尤其适合于那些要求高数据速率、低功耗和低噪声的应用。此器件保证接收数据速度高达500Mbps (250MHz)。

    MAX9130接收一路LVDS差分输入，并将其转换为LVTTL/LVCMOS输出。当输入无驱动和开路、断路或短路时，安全失效特性将设置高输出。器件支持宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。MAX9130符合ANSI/TIA/EIA-644 LVDS标准。

    MAX9130工作于+3.3V单电源，满足-40°C至+85°C的工作温度范围。该器件提供节省空间的6引脚SC70封装。对于单/双路LVDS线驱动器，请参考MAX9110/MAX9112的数据资料。对于SC70封装的低速(200Mbps)单路LVDS线接收器，请参考MAX9115。

    应用

    • 蜂窝电话基站
    • 时钟/数据分配
    • 数字交叉连接
    • DSLAM
    • 网络路由器和交换机
    MAX9130
    单路、500Mbps、LVDS线接收器，SC70封装

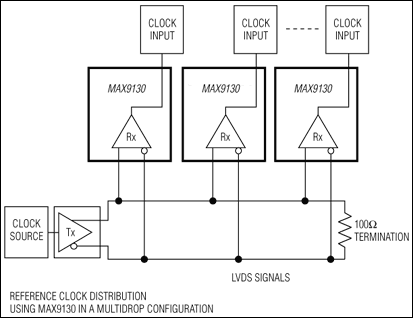

    MAX9130：典型应用电路
