MAX9118

SC70封装、1.8V、纳安级功耗、超摆幅比较器，带或不带电压基准

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.4)

PDF

1月 1, 1900 ellipse 中文

2428: SC70封装、1.8V、纳安级功耗、超摆幅比较器，带或不带电压基准 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 336.00K
Documentation 查看所有文档
产品模型 2
特性
  • 小尺寸的SC70封装(SOT23的一半大小)
  • 超低电源电流
    • 每路350nA (MAX9119/MAX9120)
    • 加基准每路比较器600nA (MAX9117/MAX9118)
  • 工作电压可低至+1.6V
  • 内置1.252V ±1.75%基准(MAX9117/MAX9118)
  • 输入电压范围超出电源200mV
  • CMOS推挽式输出具有±5mA驱动能力(MAX9117/MAX9119)
  • 另有开漏输出器件(MAX9118/MAX9120)
  • 无短路切换
  • 内部滞回实现干净切换
  • 输入过驱动时输出不发生反相
更多细节
show more Icon

MAX9117–MAX9120纳安级功耗比较器采用小尺寸SC70封装，具有Beyond-the-Rails™输入，并保证工作于低至+1.6V。MAX9117/MAX9118带有片上1.252V ±1.75%基准，仅消耗极低的600nA电源电流，而MAX9119/MAX9120 (无基准)只需350nA的供电电流。这些特性使MAX9117–MAX9120系列比较器特别适合于2节电池的监视/管理。

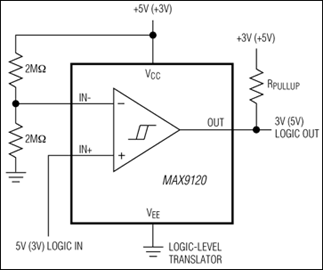

独特的输出级设计限制了输出切换时的电源电流浪涌，有效避免了电源扰动(常见于许多其他比较器)。这种设计同时也降低了器件的动态功耗。MAX9117/MAX9119具有推挽式输出级，可以吸收和源出电流。内部输出驱动器在推动5mA负载时能够达到满摆幅输出。MAX9118/MAX9120采用开漏输出级，适合于混合电压系统的设计。所有器件都可提供超小型5引脚SC70封装。

应用

  • 2节电池监视/管理
  • 医疗仪器
  • 移动通信
  • 笔记本电脑与PDA
  • 地或电源线检测
  • 遥感勘测与远端系统
  • 门限检测器/鉴别器
  • 超低功耗系统
Show More Arrow image
file 查看数据手册 (Rev.4)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9118

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 02/21/2007
英文

MAX9117-MAX9120: SC70, 1.6V, Nanopower, Beyond-the-Rails Comparators With/Without Reference Data Sheet (Rev.4)

打开PDF文件

redirect
336.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

2428: SC70封装、1.8V、纳安级功耗、超摆幅比较器，带或不带电压基准 Data Sheet

打开PDF文件

redirect
336.00K
download

下载 PDF

PDF Vector

PDF

更新 06/29/2007
日文

MAX9117-MAX9120_jp: リファレンス付き/リファレンスなし、SC70、1.6V、ナノパワー、Beyond-the-Railsコンパレータ Data Sheet (Rev.4)

打开PDF文件

redirect
746.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX9118 Reliability Data redirect icon

173.81K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9118EXK+ 5-SC70-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9118EXK+T 5-SC70-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

MAXNANOPWRBD

MAX32660、MAX11615、MAX40007、MAX9119、MAX9634、MAX17222的评估套件

zoom

MAXNANOPWRBD

MAX32660、MAX11615、MAX40007、MAX9119、MAX9634、MAX17222的评估套件

download icon

下载

 print icon

打印
MAXNANOPWRBD
MAX32660、MAX11615、MAX40007、MAX9119、MAX9634、MAX17222的评估套件

特性和优点

  • 超低功耗MAX32660 Arm Cortex M4F
  • MAX11615低功耗8通道12位ADC
  • MAX40007 Nanopower运算放大器
  • MAX9119 Nanopower比较器
  • MAX9634电流检测放大器
  • MAX17222升压转换器
  • 安装在PCB上的纽扣电池电源
立即购买 更多内容

产品详情

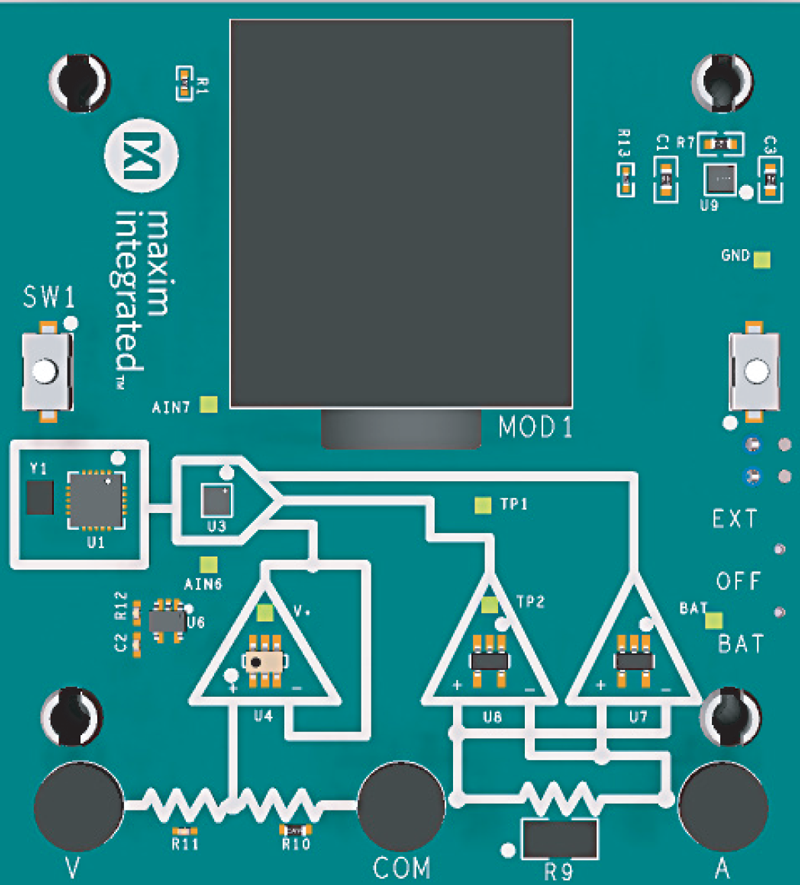

MAXNANOPWRBD评估套件将Maxim的Nanopower技术与具有FPU的超低功耗、低引脚数、MAX32660 Arm® Cortex®-M4处理器相结合，从而创建了采用单节1.5V碱性纽扣电池供电的简单数字万用表应用示例。

该套件包括下列器件：

  • MAXNANOPWRBD#电路板
  • MAX326325PICO JTAG调试器/编程器



应用

  • 健身监测器
  • 工业传感器
  • IoT
  • 光纤模块：QSFP-DD, QSFP, 400G
  • 便携式医疗设备
  • 运动手表
  • 可穿戴医疗设备

评估套件1

evaluation kit item images

MAXNANOPWRBD

MAX32660、MAX11615、MAX40007、MAX9119、MAX9634、MAX17222的评估套件
