概览
优势和特点
- 超低电源电流
- 0.85µA (MAX9019/MAX9020)
- 1.0µA (MAX9015A/MAX9016A)
- 1.2µA (MAX9017/MAX9018)
- 工作电压可低至1.8V
- 精度：VOS < 5mV (最大)
- 内置1.236V ±1%基准(A级)
- 输入电压范围可超出电源摆幅200mV
- CMOS推挽式输出，±6mA驱动能力(MAX9015/MAX9017/MAX9019)
- 漏极开路输出(MAX9016/MAX9018/MAX9020)
- 无撬杠电流转换
- 内部4mV滞回净化开关操作
- 过驱动输入时无相位反转
- 两种版本微型8引脚SOT23封装
产品详情

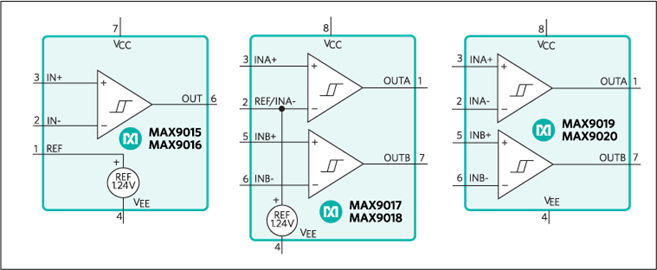

单路MAX9015/MAX9016和双路MAX9017–MAX9020纳安级功耗比较器采用小尺寸SOT23封装，提供Beyond-the-Rails™输入，工作电压可低至1.8V。A级封装内置1.236V ±1%的基准源，B级封装内置1.24V ±1.75%的基准。只需极低的电源电流：0.85µA (MAX9019/MAX9020)、1µA (MAX9015/MAX9016)或1.2µA (MAX9017/MAX9018)，使得MAX9015–MAX9020系列比较器非常适合2节电池监视/管理系统。
MAX9015–MAX9020独特的输出级设计可以限制转换过程的电源浪涌电流，消除了其它比较器中普遍存在的电源瞬态故障。这种设计还能够降低器件在动态条件下的功耗。MAX9015/MAX9017/MAX9019具有推挽式输出级，可以吸入或灌出电流。强大的内部输出驱动能力可以在6mA负载时提供满摆幅输出。MAX9016/MAX9018/MAX9020均具有漏极开路输出级，适合混合电压系统的设计。以上所有器件可提供超小型8引脚SOT23封装。
类似的SC70封装、单路比较器(含/不含基准源)请参阅MAX9117–MAX9120的数据资料。
应用
- 2节电池监视/管理
- 汽车
- 鉴别器
- 医疗仪器
- 移动通信
- 笔记本电脑与PDA
- 地或电源线检测
- 遥感勘测与远端系统
- 门限检测器
- 超低功耗系统
- 窗检测器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX9016A Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX9016AEKA+ | 材料声明 | 质量和可靠性 | 8-SOT_23-N/A | |
| MAX9016AEKA+T | 材料声明 | 质量和可靠性 | 8-SOT_23-N/A | |
| Wafer Fabrication Data | MAX9016A Reliability Data |
