MAX8821

白光LED电荷泵,具有单声道D类音频放大器和两路LDO

更多 showmore-icon

业内首款集成了音频放大器、2路LDO的LED电荷泵,有效节省空间并提供最高效率

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 白光LED反相电荷泵
    • 每个LED具有独立的自适应电流调节
    • 6路低压差电流调节器
    • 可通过I²C接口灵活控制每个LED的亮度
    • 每个LED电流提供斜坡升/降控制
    • 静态电流低至70µA (典型值)
    • TA降额功能为LED提供有效保护
  • 单声道2W D类扬声器放大器
    • 效率高达85% (RL = 8Ω, POUT = 600mW)
    • 1kHz时THD+N低至0.05%
    • 1kHz时PSRR高达65dB
    • 全差分输入
    • -3dB至+24dB增益设置范围,3dB步长
    • 集成喀嗒声抑制
    • 低静态电流
  • 两路低噪声LDO
    • 输出噪声45µVRMS,70dB PSRR
    • 可通过I²C接口灵活控制输出电压
    • 200mA、300mA输出电流驱动
更多细节
show more Icon

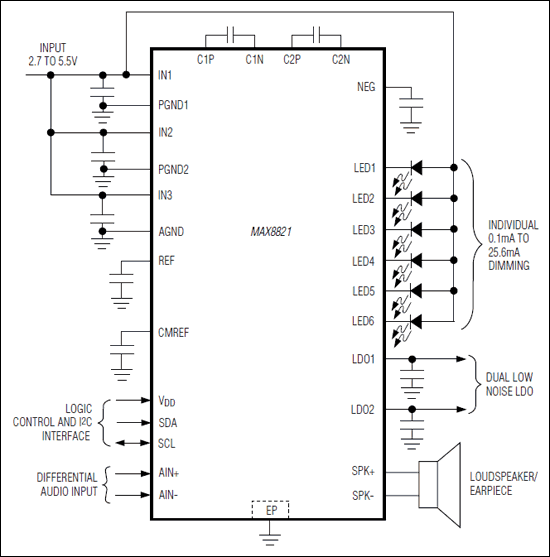

MAX8821集成了白光LED电荷泵、音频扬声器放大器以及两路低噪声LDO,由I²C接口控制。高效自适应模式反相电荷泵能够以固定电流驱动6只LED,保持均匀亮度。LED电流由I²C接口控制,每个LED的电流可以在0.1mA至25.6mA范围内以伪对数形式分32级进行设置。由于可独立调节每个LED的电压,即使在LED正向电压(VF)不匹配的情况下也能够保持最高效率。内部温度降额功能可以在温度高于+40°C时降低电流,提供有效的LED保护。

高效单声道D类音频放大器在5V供电时能够为4Ω扬声器提供2W功率。放大器采用专有的无滤波有源辐射抑制(AEL)技术。AEL可以避免传统D类放大器中感性负载所引起的高频辐射。放大器具有两种调制方案:固定频率模式(FFM)和扩频模式(SSM),SSM通过频率调节降低了EMI辐射。放大器还具有可靠的输出保护和较高的电源抑制比(PSRR)。在上电/断电、使能/禁止以及所有模式变化过程中,喀嗒声抑制电路保持有效。放大器增益可通过I²C接口设置,以3dB为步长,在-3dB至+24dB范围内分为10个等级。差分输入提高了共模噪声抑制。

MAX8821内部LDO设计用于低噪声工作。每个LDO输出可以通过I²C接口独立编程。LDO1和LDO2具有高达70dB的PSRR。

MAX8821包含软启动、热关断、开路和短路保护功能,采用紧凑的28引脚,薄型QFN、4mm x 4mm封装(最大高度为0.8mm)。

应用

  • 蜂窝电话与智能电话
  • MP3播放器、GPS设备
  • PDA、数码相机、便携式摄像机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX8821EVKIT

MAX8821评估板

zoom

MAX8821EVKIT

MAX8821评估板

MAX8821评估板

特性和优点

  • Windows 2000/XP/Vista (32位)兼容软件
  • 通过USB与PC连接的CMAXQBUSB+接口板(包含电缆)
  • 经验证的PCB布局
  • 完全安装并经过验证
  • 白光LED反相电荷泵
    • 每个LED具有独立的自适应电流调节
    • 6路低压差电流调节器
    • 可通过I²C接口灵活控制每个LED的亮度
    • 每个LED电流提供斜坡升/降控制
    • 静态电流低至70µA (典型值)
    • TA降额功能为LED提供有效保护
  • 单声道2W D类扬声器放大器
    • 效率高达85% (RL = 8Ω, POUT = 600mW)
    • 1kHz时THD+N低至0.05%
    • 1kHz时PSRR高达65dB
    • 全差分输入
    • -3dB至+24dB增益设置范围,3dB步长
    • 集成喀嗒/噼噗声抑制
    • 低静态电流
  • 两路低噪声LDO
    • 输出噪声45µVRMS,73dB PSRR
    • 可通过I²C接口灵活控制输出电压
    • 200mA、300mA输出电流驱动

产品详情

MAX8821评估板(EV kit)是完全安装并经过测试的电路,用于评估具有单声道D类音频放大器和2路LDO白光LED电荷泵的MAX8821。MAX8821评估板工作于2.7V至5.5V输入电源范围,通过I²C接口控制。MAX8821具有高效率、自适应反相电荷泵,能够以固定电流驱动6只LED,保持均匀亮度。

评估板还包括Windows® 2000/XP/Vista®兼容软件,提供简易的图形用户界面(GUI)用于演示MAX8821的功能。评估软件具有I²C接口,用于控制LED电流、电压上升/下降时间和闪烁(通/断)时间。内部温度降额功能在+40°C时自动降低电流,以保护LED。

MAX8821还集成了单声道D类音频放大器,增益可通过I²C接口以3dB步长控制,控制范围:-3dB至+24dB,分为10个等级调节。通过I²C控制接口可选择音频放大器的固定频率模式或扩频模式,还可以独立选择单个LDO的输出电压。

应用

  • 蜂窝电话与智能电话
  • MP3播放器、GPS设备
  • PDA、数码相机、便携式摄像机
