概览
优势和特点
- 五阶低通滤波器
- 椭圆响应(MAX7418/MAX7421/MAX7422/MAX7425)
- 贝塞尔响应(MAX7419/MAX7423)
- 巴特沃兹响应(MAX7420/MAX7424)
- 时钟可回转转角频率(1Hz至45kHz)
- 单工作电源
- +5V (MAX7418–MAX7421)
- +3V (MAX7422–MAX7425)
- 低功耗
- 3mA(工作模式)
- 0.2µA(关断模式)
- 采用8引脚µMAX®封装
- 低输出偏移:±4mV

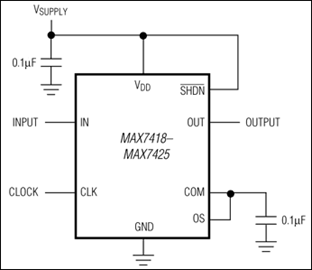

产品详情
MAX7418–MAX7425五阶低通开关电容滤波器(SCF)使用单个+5V (MAX7418–MAX7421)或+3V (MAX7422–MAX7425)电源供电。这些器件仅消耗3mA电流,支持1Hz至45kHz转角频率,非常适合用于低功耗后置DAC滤波和抗混叠应用。它们提供关断模式,可以将供电电流降至0.2µA。
提供两种时钟选项:内置时钟(通过使用外部电容实现),或者外部时钟(用于实现更严格的转角频率控制)。偏置调节引脚支持进行DC输出电平的调节。
MAX7418/MAX7422提供53dB阻带抑制和急剧滚降,变迁比为1.6。MAX7421/MAX7425提供急剧滚降,变迁比为1.25,但仍然提供37dB阻带抑制。MAX7419/MAX7423贝塞尔滤波器提供低过冲和快速建立,MAX7420/MAX7424巴特沃兹滤波器则提供尽可能平坦的通带响应。凭借它们的固定响应,能够简化选择时钟频率这项设计任务。
应用
- ADC抗混叠
- CT2基站
- DAC后置滤波
- 语音处理
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
