概览

优势和特点

  • 八阶低通椭圆滤波器
  • 低噪声和失真THD +噪声：-82dB (MAX7400)
  • 时钟可调转折频率（1Hz至10kHz）
  • 100:1时钟与转折比
  • 单电源供电
    • +5V (MAX7400/MAX7403)
    • +3V (MAX7404/MAX7407)
  • 低功耗
    • 2mA（工作模式）
    • 0.2µA（关断模式）
  • 采用8引脚SO和DIP封装
  • 低输出偏移：±5mV

产品详情

MAX7400/MAX7403/MAX7404/MAX7407八阶低通椭圆开关电容滤波器(SCF)采用+5V (MAX7400/MAX7403)或+3V (MAX7404/MAX7407)单电源供电。这些器件的电源电流消耗为2mA，支持1Hz至10kHz转折频率，非常适合用于低功耗抗混叠和后置DAC滤波应用。它们提供关断模式，可以将供电电流降至0.2µA。

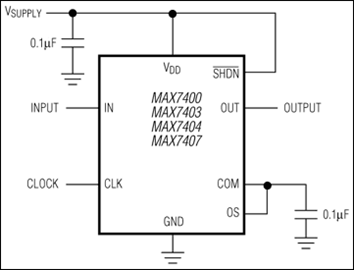

提供两种时钟选项：内置时钟（通过使用外部电容实现），或者外部时钟（用于实现更严格的截止频率控制）。此外，失调调整引脚(OS)支持进行DC输出电平的调节。

MAX7400/MAX7404提供82dB阻带抑制和急剧滚降，变迁比为1.5。MAX7403/MAX7407提供更急剧的滚降，变迁比为1.2，但仍然提供60dB阻带抑制。这些器件的固定响应简化了设计任务，只需通过设置时钟频率选择转折频率。MAX7400/MAX7403/MAX7404/MAX7407采用8引脚SO和DIP封装。



应用

  • ADC抗混叠
  • 气囊电子装置
  • CT2基站
  • DAC后置滤波
  • 语音处理

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
