MAX7370

8 x 8键盘开关控制器和LED驱动器/GPIO,带有I²C接口和较高的ESD保护

更多 showmore-icon

8 x 8键盘开关控制器,具有更高的ESD保护

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 监控多达64个按键
  • 集成高ESD保护
    • ±8kV IEC 61000-4-2接触放电
    • ±15kV IEC 61000-4-2气隙放电
  • 键扫描功能使用静态矩阵监控实现低EMI操作
  • COL7–COL4上提供四个LED驱动器引脚
  • 5V容限、开漏I/O端口能够驱动恒流LED
  • 256步PWM独立LED亮度控制精度
  • 单独LED闪烁速率和通用LED渐亮/渐暗速率范围:256ms到4096ms
  • FIFO队列支持多达16个去抖按键事件
  • 用户可配置按键按下和释放去抖时间(2ms至32ms)
  • 每个去抖事件/FIFO水平或可定义时间段结束时提供按键开关中断(低电平有效INT)
  • 工作电源电压范围:1.62V至3.6V
  • GPIO可单独编程为两个逻辑电平
  • 8通道独立可编程电平转换器
  • 在所有ROW_和COL_引脚上提供可选的GPIO
  • 支持热插拔
  • 具有可选总线超时的400kbps、5.5V容限I²C串行接口
更多细节
show more Icon

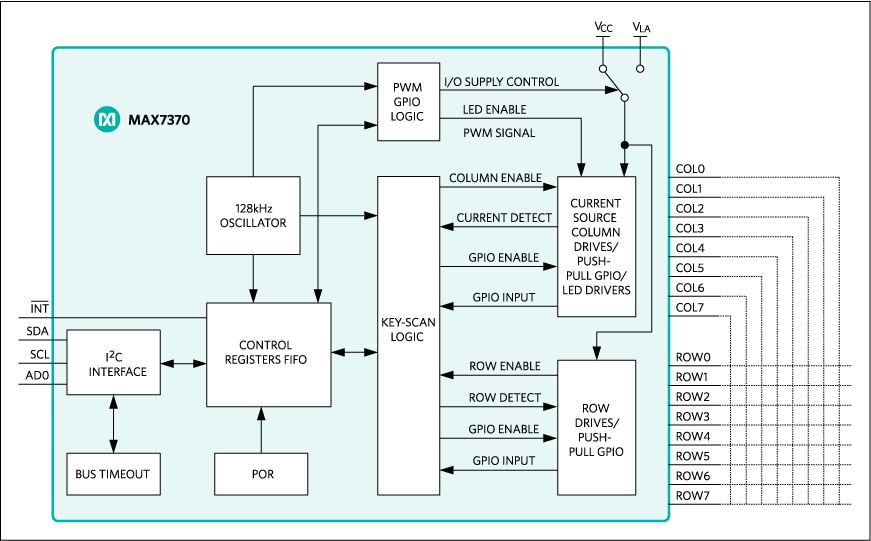

MAX7370 I²C接口外设为微处理器提供多达64个按键开关的管理,带有可选的GPIO和PWM控制的LED驱动器。

按键开关驱动器与导通电阻高达5kΩ的金属或阻性开关进行接口。按键输入监控方式为静态而非动态,以确保低EMI操作。该IC具有自动休眠和自动唤醒模式,可进一步降低器件的功耗。自动休眠功能可使器件在超时周期后进入低功耗状态(1µA典型值)。自动唤醒功能将器件配置为按下按键时从睡眠状态返回到正常工作模式。

按键控制器对按键按下和释放事件进行去抖动处理并为其维护一个FIFO缓冲器(如果使能的话,也包括自动重复)。中断(低电平有效INT)输出可配置为在按键按下发生时或以最大速率发出按键警报。

器件中的相同索引行和列可用作直接逻辑电平转换器。

如果器件不用于按键开关控制,则所有键盘引脚都可以用作GPIO。每个GPIO都可以编程为两个外部施加的逻辑电压电平之一。四个列端口(COL7–COL4)也可以配置为具有恒流和PWM强度控制功能的LED驱动器。每个开漏LED端口的最大恒流电平为20mA。每个开漏端口上的LED强度可通过256步PWM控制单独调节。

该器件采用带裸露焊盘的24引脚(3.5mm × 3.5mm) TQFN封装,以及小型25引脚(2.159mm x 2.159mm)晶圆级封装(WLP)封装,适用于手机、掌上电脑和其他便携式消费电子应用。

该器件在-40°C至+85°C扩展温度范围内工作。



应用

  • 蜂窝电话
  • 手持式游戏机
  • 笔记本电脑
  • PDA
  • 便携式消费类电子
