MAX7365
MAX7365
量产接口
具有高ESD保护的8 x 7键盘开关控制器
- 产品模型
- 2
Viewing:
产品详情
- 减轻处理器负荷
- 最多可监测56个按键
- FIFO可保存多达16个去抖按键事件
- FIFO级或可定义的时间周期结束时,产生硬件中断
- 延长电池寿命
- 自动休眠和自动唤醒功能,功耗降至最低
- 休眠电流低于1µA
- 节省电路板空间
- 小尺寸(2mm × 2mm)、25焊球WLP封装
- 灵活设计
- 1.62V至3.6V供电范围
- 专有的伪按键检测和清除技术
- 用户可配置1ms至31ms按键去抖时间
- 采用低EMI静态矩阵式监测设计
- 5个额外的GPIO口
- 所有按键开关均可用作GPI
- 1Mbps、兼容于5.5V的2线串口
- 可选择2线串行总线超时

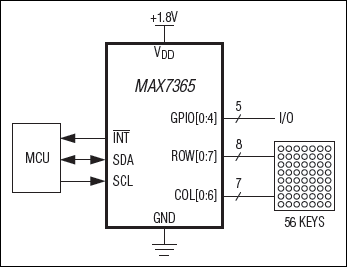

MAX7365 I²C接口外设为微处理器提供多达56个按键开关管理。
每次按下或释放按键都会生成一个键值,简化多键输入方案设计。采用静态按键输入监测,而不是动态扫描模式,以确保低EMI工作。可采用金属开关或高达5kΩ的阻性(碳)开关。
器件具有自动休眠和自动唤醒功能,从而保持最低的器件功耗。经过一个可编程休眠周期后,自动休眠功能将器件置于低功耗状态(典型值1µA)。发生按键操作事件时,自动唤醒功能配置器件从休眠状态返回到正常工作模式。
按键控制器对按键操作进行去抖,并将按下、释放事件保存在FIFO中(包括自动重复,如果使能)。中断输出(/INT)可配置成对按键事件或最大速率报警。
没有使用的按键开关可以用作GPI。此外,器件还有5个额外的通用输入/输出(GPIO)口。GPO可编程为推挽或漏极开路输出,高、低边输出驱动器。设置为漏极开路输出时,使能片上可选择的100kΩ上拉/下拉电阻。
器件采用小尺寸(2mm x 2mm)、25焊球晶片级封装(WLP),适合蜂窝电话、掌上电脑及其它便携式消费类产品,工作在-40°C至+85°C扩展级温度范围。
应用
- 蜂窝电话
- 手持式游戏机
- 笔记本电脑
- PDA
- 便携式消费类电子
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX7365EWA70+ | Wafer-Level Package 5x5 Bump, Full Array | ||
MAX7365EWA70+T | Wafer-Level Package 5x5 Bump, Full Array |
产品型号 | 产品生命周期 | PCN |
---|---|---|
12月 21, 2016 - 1671A ASSEMBLY |
||
MAX7365EWA70+T | 量产 | |
7月 19, 2016 - 1594_AMENDED ASSEMBLY |
||
MAX7365EWA70+T | 量产 | |
12月 8, 2015 - 1594_PRE-PCN WAFER FAB |
||
MAX7365EWA70+T | 量产 |
