MAX49925

推荐新设计使用

双向、宽正负检测范围、具有快速PWM抑制的电流检测放大器

数据手册 (Rev. 2) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 从 >500V/μs PWM 终端快速恢复 500ns PWM 终端
  • 140dB DC CMRR 抑制
  • 输入电压范围：-40V 至 +76V
  • -42V 至 +80V 保护能力
  • 300kHz、-3dB 带宽
  • 可选增益选项：10V/V、20V/V、50V/V、100V/V
  • 输入失调电压：5μV（典型值）
  • ±0.3%（最大值）增益误差
  • 轨到轨输出
  • 具有可润湿侧翼的 3mm x 3mm 10 引脚 TDFN 封装
  • -40°C 至 +125°C 温度范围，汽车级 2
  • 通过 AEC-Q100 认证
MAX49925
双向、宽正负检测范围、具有快速PWM抑制的电流检测放大器

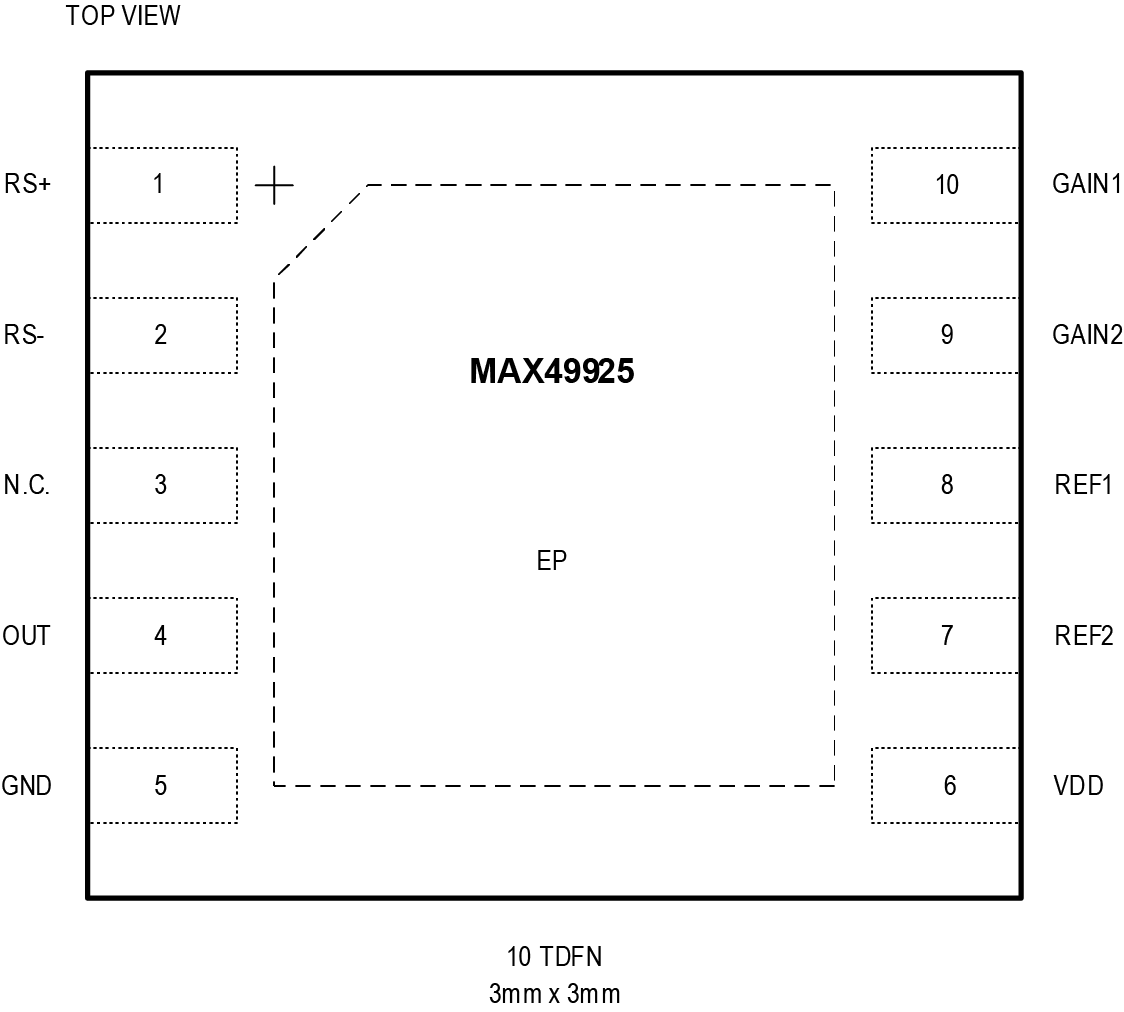

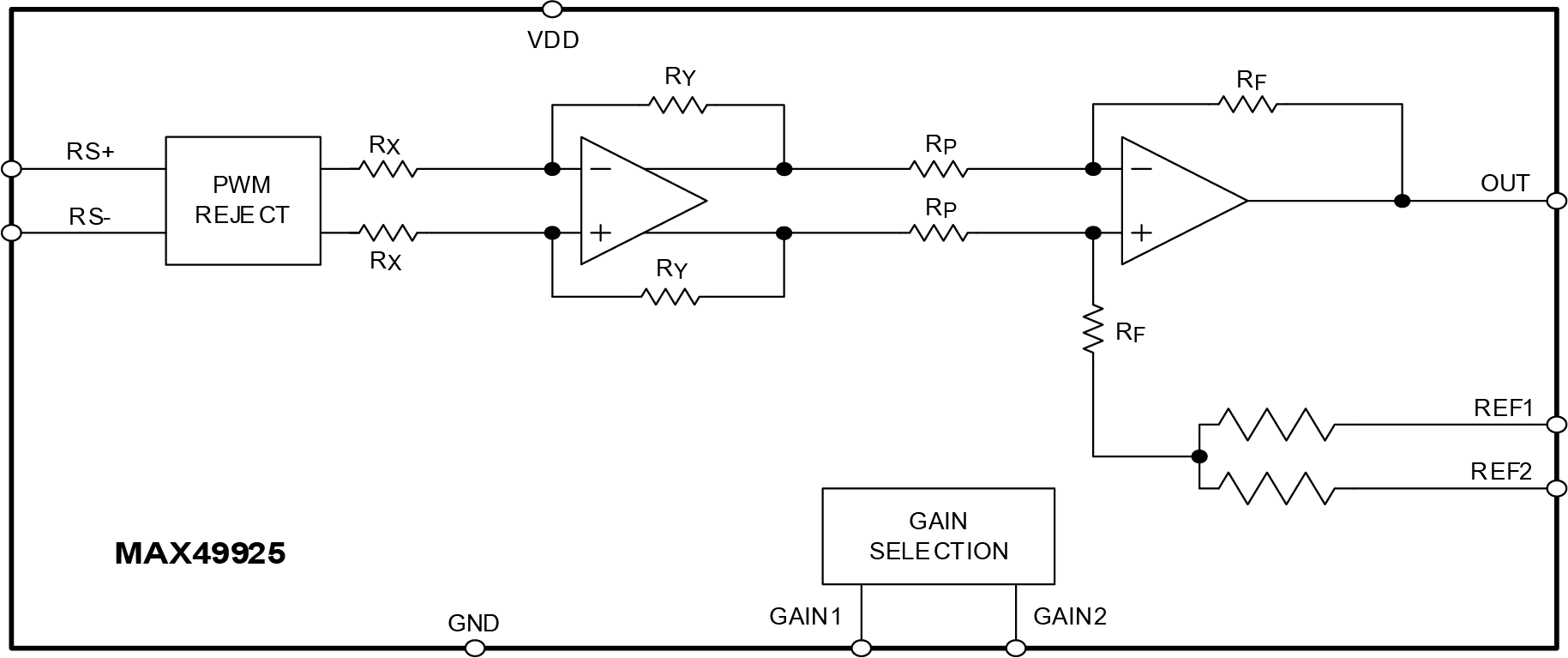

MAX49925 Simplified Block Diagram MAX49925 Typical Application Circuit MAX49925 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • MAX49925

SPICE 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
MAX49925EVKIT

MAX49925 评估套件

立即购买 更多内容

特性和优点

  • 可选增益选项：10V/V、20V/V、50V/V、100V/V
  • 输入失调电压：5μV（典型值）
  • 增益误差：±0.3%（最大值）（薄膜 ~0.25%）
  • 输入共模范围：-0.3V 至 +65V
  • 温度范围：-40°C 至 +125°C
  • 具有可湿性侧面的 3mm x 3mm 10 引脚 TDFN 封装
  • 经过验证的 2” x 2” 双层 2oz 铜基 PCB 布局
  • 演示紧凑型解决方案尺寸
  • 全面装配且经过测试

产品详情

MAX49925 评估套件（EV 套件）是一款经过全面测试和装配的电路，演示了适用于 PWM 应用的高精度、高电压、双向电流检测放大器 MAX49925 的功能，比如伺服电机控制和电磁阀驱动。MAX49925 非常适合 48V 或更低电压的 BLDC 感应电机应用（如机器人）、装配机器、3D 打印或其他伺服电机控制系统。MAX49925 具有 -42V 至 +80V 的扩展防护性，从而防止电池反接和高压尖峰。由于可能需要较小的 TVS，这也可以降低系统级的 BOM 复杂性。MAX49925 EV 套件采用 2” x 2” PCB 封装，在 -40°C 至 +125°C 的汽车温度范围内工作。此 EV 套件演示了采用 10 引脚 TDFN 封装的 MAX49925，通过组合 Gain1 和 Gain2 引脚，提供了四种增益选项：10V/V、20V/V、50V/V、100V/V。
MAX49925EVKIT
MAX49925 评估套件
MAX49925 EV Kit Board Image
