MAX4885AE
量产宽带、VGA 2:1开关，具有±15kV ESD保护
能够将一路视频信号切换到两路视频接收通道，增强带宽和ESD保护性能
- 产品模型
- 2
产品详情
- 5Ω (典型值)低导通电阻(R、G、B信号)
- 5.5pF (典型值)低导通电容(R、G、B信号)
- 用于开关控制的独立、可选的逻辑输入
- 引脚配置与MAX4885相似
- 超小型、28引脚(4mm x 4mm) TQFN封装
- ±15kV人体模式(HBM) ESD保护

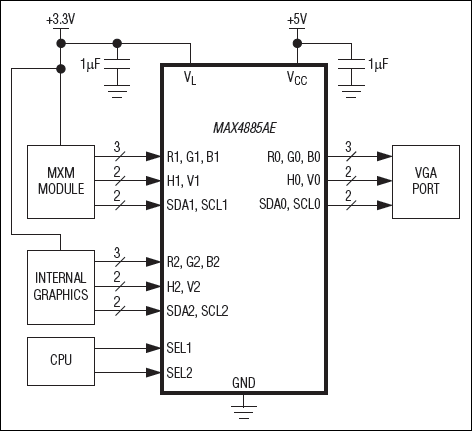

MAX4885AE是集成的宽带模拟开关、电平转换缓冲器和电平转换FET开关，可构建完整的VGA信号2:1复用器。器件提供3个超高频900MHz (典型值) SPDT开关，用于RGB信号；2个低频箝位开关，用于DDC信号；一对电平转换缓冲器，用于H和V信号；此外还集成扩展的ESD保护功能。
行同步和场同步(H_/V_)输入具有电平转换缓冲器，支持低压控制器和标准的5V TTL兼容监视器，能够满足VESA的要求。显示数据通道(DDC)包含SDA_和SCL_，采用FET开关，可在降低容性负载的同时保护低压VGA源不被监视器出现的高压而损坏。
MAX4885AE的全部7个输出端均具有±15kV人体模式(HBM)的高压ESD保护功能(参见完整数据资料中的引脚说明部分)。所有其它引脚具有高达±2kV的人体模式(HBM) ESD保护能力。
MAX4885AE工作在-40°C至+85°C扩展级温度范围，采用节省空间的28引脚、4mm × 4mm TQFN封装。
应用
- 服务器KVM
- 笔记本电脑—MXM/可切换图形卡
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4885AEETI+ | Thin Quad Flatpack, No Leads | ||
| MAX4885AEETI+T | Thin Quad Flatpack, No Leads |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX4885AEETI+ | 量产 | |
| MAX4885AEETI+T | 量产 | |
这是最新版本的数据手册
评估套件
MAX4885AE评估板
