MAX4480

单/双/四路、低成本、单电源、满摆幅运算放大器,带有关断

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • +2.5V至+5.5V单电源电压范围
  • 每个放大器的静态电流:50µA
  • 关断模式下最大为0.5µA (MAX4481)

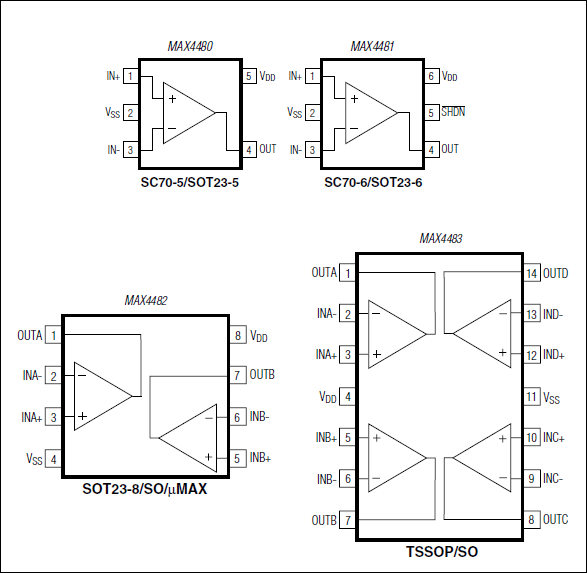

  • 采用节省空间的封装
    • 5引脚SC70 (MAX4480)
    • 6引脚SC70 (MAX4481)
    • 8引脚SOT23 (MAX4482)
  • 5kΩ负载时的AVOL为105dB
  • 100kΩ负载时的THD为0.005%
  • 轨到轨输出电压摆幅
  • 3.0mA灌负载电流和拉负载电流
  • 单位增益稳定至CLOAD = 400pF
更多细节
show more Icon

MAX4480–MAX4483低成本、通用运算放大器提供轨到轨输出,静态电流消耗仅为50µA,采用+2.5V至+5.5V单电源供电。为了进一步省电,MAX4481提供低功耗关断模式,可将电源电流降至0.5µA(最大值),并将放大器的输出置于高阻抗状态。对于高达400pF的容性负载,这些器件的单位增益稳定。MAX4480–MAX4483的额定工作温度高达+125°C,适合在各种恶劣环境中使用。

MAX4480是一款采用小型5引脚SC70封装的单通道放大器。MAX4481是一款具有低功耗关断模式的单通道放大器,可将电源电流降至< 0.5µA,采用6引脚SC70封装。MAX4482是一款双通道放大器,采用节省空间的8引脚SOT23或μMAX®封装。MAX4483是一款四通道放大器,采用14引脚TSSOP封装。所有器件的额定工作温度范围均为-40°C至+125°C汽车温度范围。



应用

  • 蜂窝手机
  • 数码相机(DIGICAM)
  • 电子点火模块
  • 血糖仪
  • GPS解决方案
  • 红外接收器
  • 仪器和终端
  • IP摄像头
  • MP3和便携式媒体播放器
  • 便携式通信
  • 传感器信号检测
  • 单电源零交越检波器
