MAX44260
量产1.8V、15MHz低失调、低功耗、满摆幅I/O运算放大器
按需校准，在整个工作周期和温度范围内保持最高精度
- 产品模型
- 4
Viewing:
产品详情
- 在-40°C至+125°C范围采用1.8V低压供电
- 在0°C至+70°C范围采用1.7V供电
- 15MHz单位增益带宽
- 低输入电压噪声密度：12.7nV/
- 低输入电流噪声密度：1.2fA/
- +25°C下，VOS低至50µV (最大值)
- 按需校准VOS (MAX44261)
- 低输入偏置电流：500fA
- 每路放大器静态电流：750µA
- 关断模式下电源电流 < 1µA
- 小尺寸、2mm x 2mm SC70和1mm x 1.5mm、薄型µDFN (MAX44260)封装
- 总谐波失真低至110dB

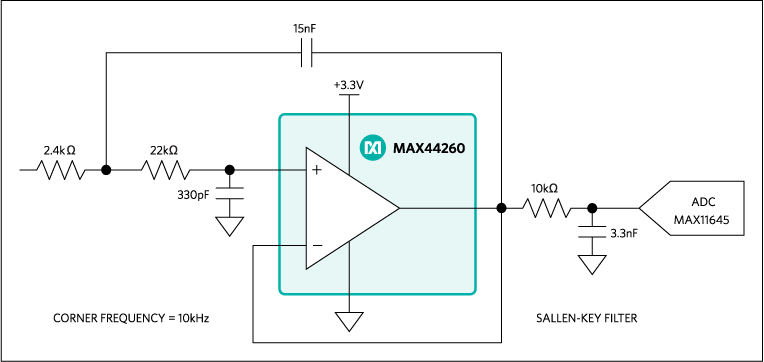

MAX44260/MAX44261/MAX44263具有高速、高精度、低噪声、低电压特性，可理想用于便携设备和工业设备中的大多数信号处理功能，如：信号滤波和放大。
放大器具有小于50µV的输入失调电压，在1.8V电源电压下保证了15MHz高增益带宽积。器件的满摆幅输入/输出以及低噪声特性确保满足12位至14位SAR ADC驱动的最大动态范围要求。与传统的满摆幅输入架构不同，由于采用低噪电荷泵对输入级进行优化，输入没有交越失真。
为进一步降低功耗，MAX44260具有快速上电关断模式；MAX44261提供了一个独特的按需校准引脚，用户可触发调节输入失调电压；MAX44263为双路放大器
该系列器件采用1.8V至5.5V供电，工作在-40°C至+125°C温度范围，在0°C至+70°C范围内，工作电压可低至1.7V。MAX44260/MAX44261采用小尺寸、6引脚SC70封装，MAX44260还提供1mm x 1.5mm、薄型µDFN (超薄LGA)封装。MAX44263采用小尺寸、8引脚SC70封装。
