MAX44242
量产20V、低输入偏置电流、低噪声双运放
双通道运放以低功耗提供超低偏置电流、低噪声等优势
- 产品模型
- 4
概述
- 2.7V至20V单电源或±1.35V至±10V双电源供电
- 0.5pA (最大)输入偏置电流
- 5nV/
输入电压噪声
- 10MHz带宽
- 8V/µs摆率
- 满摆幅输出
- 集成EMI滤波器
- 每运放电源电流1.2mA
MAX44242双通道运放组合了高压、低噪声、低输入偏置电流、满摆幅输出等优势。
这款双通道运放可以采用2.7V至20V单电源或±1.35V至±10V双电源供电，每通道静态电流只有1.2mA。
MAX44242为单位增益稳定放大器，增益带宽积为10MHz。在没有任何外部隔离电阻的条件下，可驱动高达200pF的负载电容。
MAX44242提供8引脚SOT23封装和μMAX®封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 化学传感器接口
- null
- 医用脉搏血氧计

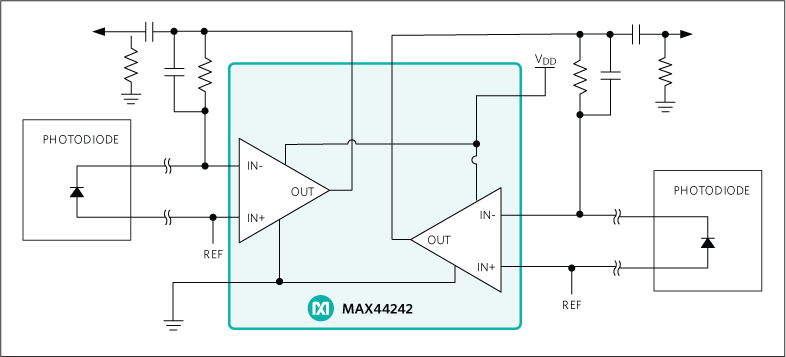

- 光电二极管监测器接口
- 精密仪表
参考资料
数据手册 1
可靠性数据 1
设计笔记 2
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX44242AKA+ | 8-SOT_23-N/A | ||
| MAX44242AKA+T | 8-SOT_23-N/A | ||
| MAX44242AUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX44242AUA+T | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 8, 2015 - 1576 DESIGN |
||
| MAX44242AKA+ | 量产 | |
| MAX44242AKA+T | 量产 | |
| MAX44242AUA+ | 量产 | |
| MAX44242AUA+T | 量产 | |
这是最新版本的数据手册
