MAX44211

高电流差分线驱动器，支持电力线通信

更多 showmore-icon

业内最小、功耗最低的线驱动器，支持ARIB、CENELEC和FCC电力线标准

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 满足ARIB、FCC和CENELEC标准关于带外辐射的线性度指标要求
    • 输出电流线性升高至峰值1.5A，驱动PLC应用中的电抗负载
  • 输出电压在AVDD或AGND (36VP-P差分)的0.5V范围之内，实现最宽动态范围
  • 较宽电源范围，满足多种标准：
    • +8V至+20V适用于模拟电源
    • +2.7V至+5.5V适用于数字电源
  • 通过外部电阻设置输出限流，提高灵活性
  • 通过增益输入设置增益(6、12、15或18倍)，实现多种标准用法
  • 状态指示逻辑输出，改进诊断
    • 过热关断指示
    • 高温报警指示
    • 过流指示
    • 标准工作指示
更多细节
show more Icon

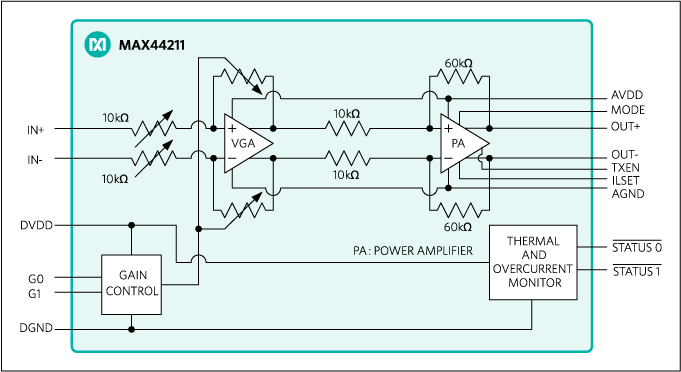

MAX44211为低失真线驱动器，为需要高输出电流来驱动负载变化条件下的隔离和耦合变压器的电力线通信(PLC)应用量身定制。MAX44211可切换至实施全球任意标准，实现改良线性度和静态电流增大之间的平衡。MAX44211提供1.5A线性输出大电流，峰-峰差分电压摆幅高达36V。MAX44211具有极低的交调和谐波失真，确保满足全球PLC标准。

MAX44211具有高级诊断功能，实现温度和输出电流监测；具有高温警告和过热关断功能。限流值可设置。通过两路开漏状态输出指示这些诊断结果的状态。

MAX44211设计用于连接电力线和驱动信号；电力线具有较宽范围和可变负载，驱动信号位于9kHz至500kHz频带。器件利用单电源工作，采用4mm x 4mm、20引脚TQFN封装。

MAX44211器件的工作温度范围为-40°C至+85°C。

应用

  • 照明
  • 电力线通信
  • 智能电表
  • 太阳能
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX44211

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 11/10/2017
英文

MAX44211: High-Current Differential Line Driver for Powerline Communications Data Sheet (Rev.1)

打开PDF文件

redirect
726.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX44211 Reliability Data redirect icon

25.42K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 08/23/2017
英文
How to Install MAX44211 Output Protection redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX44211ETP+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX44211ETP+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

电力线通信1
MAX79356
popup image
Cart

量产

ZENO灵活的窄带OFDM电力线通信调制解调器，集成模拟前端

评估套件 1

MAX44211EVKIT

MAX44211评估板

zoom

MAX44211EVKIT

MAX44211评估板

download icon

下载

 print icon

打印
MAX44211EVKIT
MAX44211评估板

特性和优点

  • 板载单端至差分放大器(MAX9626)，用于将单端输出信号与MAX44211差分输入进行匹配。
  • 连接器提供可供主机处理器使用的信号和电源
  • 经过验证的PCB布局
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX44211评估板(EV kit)提供经过验证的设计，评估用于电力线通信的MAX44211高电流差分线驱动器。线驱动器为高效率、低失真功率放大器，为低阻负载提供高电流。

MAX44211评估板的印刷电路板(PCB)标配20引脚TQFN封装的MAX44211ETP+。

关于完整的微控制器和线驱动器评估平台，请参考ZENOPLCEVK1#。

应用

  • 照明
  • 电力线通信
  • 智能电表
  • 太阳能

资料

pdf icon

ZIP

MAX44211EVKIT Gerber File - Design Files Download

6.37M

更多 Arrow image

评估套件1

MAX44211EVKIT

MAX44211评估板
