2204: 低成本、微功耗、高边电流检测放大器 + 比较器 + 电压基准IC Data Sheet (Rev. 5)1/1/1900PDF294K
概览
优势和特点

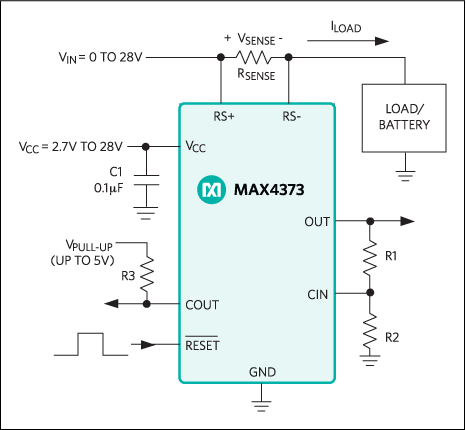

- Integrated Current-Sensing Solution Simplifies High-Side Current Monitoring
- Current-Sense Amplifier plus Internal Comparator and Bandgap Reference with Improved Accuracy
- 1mV (max) Input Offset Voltage
- 2% (max) Full-Scale Accuracy
- Internal Bandgap Reference (±1.6% Accuracy)
- High Accuracy +2V to +28V Common-Mode Range, Functional Down to 0V, Independent of Supply Voltage Ensures Current Monitoring Even In Deep Discharge of Battery Pack
- Low Power Consumption Extends Battery Life
- 50µA Supply Current
- Single +2.7V to +28V Operating Supply
- Latching Comparator Output Eliminates Oscillation
- Three Gain Versions (+20V/V, +50V/V, +100V/V) Support Different Size Battery Packs
产品详情
应用
- 蜂窝电话
- 通用系统/板级电流监视
- 笔记本电脑
- 便携式电池供电系统
- 电源管理系统
- 精密电流源
- 智能电池组/充电器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX4375 Reliability Data1/12/2023PDF209K
-
How to Accurately Calculate Overcurrent in High-Side Current-Sense Amplifiers8/28/2017
-
高边电流检测测量:电路和原理5/26/2015
-
直流误差计算器简化检流放大器的优化4/9/2013
-
带有输入串联电阻的电流检测放大器的性能4/20/2007
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
MAX4375FESD+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375FESD+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375FEUB+ | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
MAX4375FEUB+T | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
MAX4375HESD+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375HESD+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375HEUB+ | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
MAX4375HEUB+T | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
MAX4375TESD+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375TESD+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Narrow (0.15in) | |
MAX4375TEUB+ | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
MAX4375TEUB+T | 材料声明 | 质量和可靠性 | 10-MINI_SO-N/A | |
Wafer Fabrication Data | MAX4375 Reliability Data |
