MAX4295

单声道/立体声、2W、开关模式(D类)音频功率放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

1月 1, 1900 ellipse 中文

MAX4295: 单声道/立体声、2W、开关模式(D类)音频功率放大器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 532.00K
Documentation 查看所有文档
产品模型 4
特性
  • +2.7V至+5.5V单电源供电
  • 每通道输出功率为2W（5V时）
  • 每通道输出功率为0.7W（3V时）
  • 87%效率（RL = 4Ω，POUT = 2W）
  • 0.4% THD+N（RL = 4Ω，fOSC = 125kHz）
  • 逻辑可编程PWM频率选择（125kHz、250kHz、500kHz、1MHz）
  • 低功耗关断模式
  • 无噪声进入和退出关断状态
  • 1A限流和热保护
  • 采用节省空间的封装
    • 16引脚QSOP或窄体SO
更多细节
show more Icon

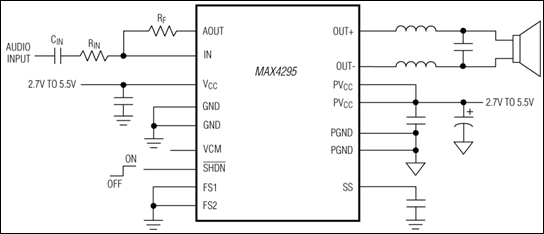

MAX4295单声道、开关模式（D类）音频功率放大器采用+2.7V至+5.5V单电源供电。MAX4295的效率> 85%，能够为4Ω负载提供2W连续功率，因此非常适合便携式多媒体和通用高功率音频应用。

MAX4295具有0.4%的总谐波失真加噪声(THD+N) (fOSC = 125kHz)、2.8mA的低静态电流、高效率以及无噪声的上电和关断。低电平有效SHDN输入会禁用该器件并将电源电流限制为 < 1.5µA。其他特性包括1A电流限制、热保护和欠压闭锁。

MAX4295减少了所需的外部元件数量。内部高速功率MOS晶体管可作为桥接负载(BTL)放大器工作。BTL配置无需在输出端使用隔离电容。借助频率可选脉冲宽度调制器(PWM)，用户可以优化输出滤波器的尺寸和成本。

MAX4295采用节省空间的16引脚QSOP或窄体SO封装。



应用

  • AC放大器
  • 电池供电扬声器
  • 音箱
  • 无绳电话
  • 游戏卡
  • 掌上电脑/笔记本电脑
  • PDA音频
  • 便携式设备
  • 声卡
Show More Arrow image
file 查看数据手册 (Rev.3)
Documentation 查看所有文档
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4295

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 技术文章
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 06/20/2005
英文

MAX4295: Mono, 2W, Switch-Mode (Class D) Audio Power Amplifier Data Sheet (Rev.3)

打开PDF文件

redirect
532.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

MAX4295: 单声道/立体声、2W、开关模式(D类)音频功率放大器 Data Sheet

打开PDF文件

redirect
532.00K
download

下载 PDF

PDF Vector

PDF

更新 02/23/2006
日文

MAX4295: モノラル、2W、スイッチモード(D級)オーディオパワーアンプ Data Sheet (Rev.3)

打开PDF文件

redirect
994.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX4295 Reliability Data redirect icon

33.29K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 04/30/2002
英文
Class D Audio Amplifier Output Filter Optimization redirect icon

PDF Vector

HTML

更新 09/28/2002
英文
High-Efficiency Class D Audio Amplifiers Extend Battery Life in Portable Applications redirect icon

设计笔记

1

PDF Vector

HTML

更新 03/25/2003
英文
Class D Motor-Speed Control redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 2

MAX4295: Mono, 2W, Switch-Mode (Class D) Audio Power Amplifier Data Sheet (Rev.3)
MAX4295: 单声道/立体声、2W、开关模式(D类)音频功率放大器 Data Sheet

可靠性数据 1

MAX4295 Reliability Data

设计笔记 1

Class D Motor-Speed Control

技术文章 2

Class D Audio Amplifier Output Filter Optimization
High-Efficiency Class D Audio Amplifiers Extend Battery Life in Portable Applications

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX4295EEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4295EEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4295ESE+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4295ESE+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

WAFER FAB

MAX4295EEE+

量产

MAX4295EEE+T

量产

MAX4295ESE+

量产

MAX4295ESE+T

量产

pdf

pcn_2361na

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX4295EEE+

量产

MAX4295EEE+T

量产

MAX4295ESE+

量产

MAX4295ESE+T

量产

pdf

pcn_2361na

external-icon

软件和型号相关生态系统

评估套件 1

MAX4295EVKIT

MAX4295评估板

zoom

MAX4295EVKIT

MAX4295评估板

download icon

下载

 print icon

打印
MAX4295EVKIT
MAX4295评估板

特性和优点

  • 每通道输出功率为2W（5V时）
  • 每通道输出功率为0.7W（3V时）
  • 可编程PWM振荡器频率选择（125kHz、250kHz、500kHz、1MHz）
  • 0.4%低THD+N（RL = 4Ω，fIN = 1kHz，fOSC = 250kHz）
  • 输入范围：+2.7V至+5.5V
  • 音量控制
  • 装配完成且经过测试的表贴板
立即购买 更多内容

产品详情

MAX4295是一款单声道、开关模式（D类）音频功率放大器，适用于多媒体和通用高功率应用。它的效率超过87%，能够向4Ω负载提供2W连续功率（最大值）。

MAX4295评估套件（EV套件）是一款装配完成且经过测试的表面贴装板。该评估套件可由CD播放器的线路输出或耳机插孔驱动，或直接连接到任何音频源。该评估套件包括音量控制功能和用于快速连接扬声器的端子板。



应用

  • 计算机：台式机、工作站和服务器
  • 消费类音频
  • 无绳电话
  • 笔记本电脑
  • 掌上电脑
  • 笔输入掌上电脑
