MAX4265
最后购买期限超低失真、单电源、300MHz运算放大器，带有使能端
失真最小的单通道、+5V 300MHz ADC驱动器
- 产品模型
- 3
概述
- 工作电压范围：+4.5V至+8.0V
- 100Ω负载下具有出色的SFDR
- -90dBc (fC = 5MHz)
- -59dBc (fC = 100MHz)
- 35dBm IP3 (fC = 20MHz)
- 8nV/
电压噪声密度
- 0.1dB增益平坦度：100MHz (MAX4268)
- 压摆率：900V/µs
- ±45mA输出驱动能力
- 禁用模式将输出置于高阻抗状态
MAX4265–MAX4270超低失真、电压反馈运算放大器能够驱动100Ω负载，同时在宽带宽范围内保持超低失真。它们提供出色的无杂散动态范围(SFDR)性能：5MHz时为-90dBc，100MHz时为-59dBc (MAX4269)。此外，输入电压噪声密度为8nV/ ，同时采用+4.5V至+8.0V单电源或±2.25V至±4.0V双电源供电。这些特性使得MAX4265–MAX4270非常适合用于需要低失真和宽带宽的高性能通信和信号处理应用。
MAX4265单通道放大器和MAX4268双通道放大器为单位增益稳定型。MAX4266单通道放大器和MAX4269双通道放大器针对+2V/V的最小稳定增益进行了补偿，而MAX4267单通道放大器和MAX4270双通道放大器针对+5V/V的最小稳定增益进行了补偿。

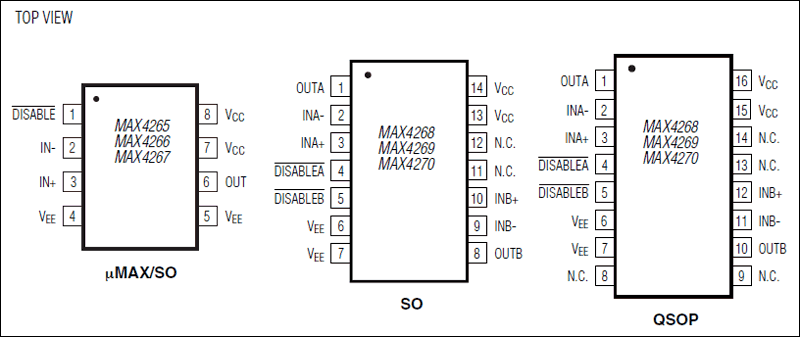

为了进一步省电，这些放大器具有低功耗禁用模式，可减少电源电流并将输出置于高阻抗状态。MAX4265/MAX4266/MAX4267采用节省空间的8引脚µMAX®封装，MAX4268/MAX4269/MAX4270采用16引脚QSOP封装。
应用
- 基站放大器
- 高频ADC驱动器
- 高频信号处理
- 高速DAC缓冲器
- IF放大器
- RF电信应用
参考资料
数据手册 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4265ESA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4265EUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX4265EUA+T | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| MAX4265ESA+ | ||
