概览

优势和特点

  • 超高速和快速建立时间:
    • 1GHz -3dB带宽(MAX4223,增益 = +1)
    • 600MHz -3dB带宽(MAX4224,增益 = +2)
    • 1700V/µs压摆率(MAX4224)
    • 5ns建立时间:0.1% (MAX4224)
  • 出色的视频规格(MAX4223):
    • 0.1dB增益平坦度:300MHz
    • 0.01%/0.02° DG/DP误差
  • 低失真:
    • THD:-60dBc (fc = 10MHz)
    • 三阶交调截点:42dBm (f = 30MHz)
  • 静态电源电流:6.0mA(每个放大器)
  • 关断模式:
    • 350µA电源电流(每个放大器)
    • 100kΩ输出阻抗
  • 高输出驱动能力:
    • 输出电流:80mA
    • 将多达4个后部端接75Ω负载驱动至±2.5V,同时保持出色的差分增益/相位特性

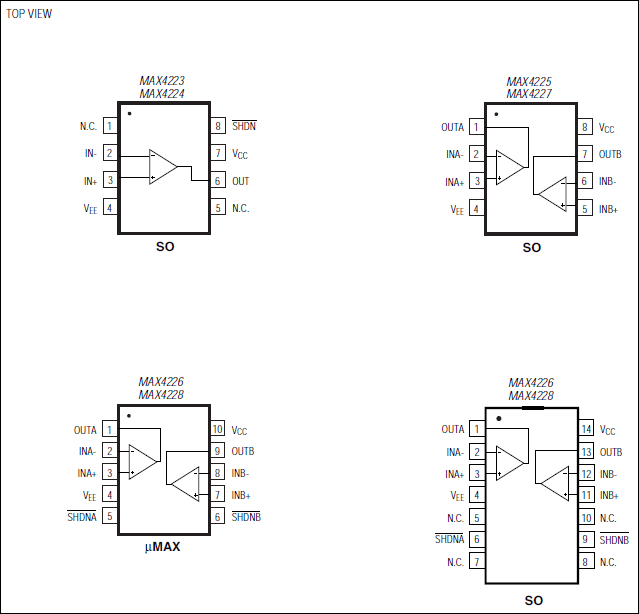

  • 采用小型6引脚SOT23和10引脚µMAX®封装

产品详情

MAX4223-MAX4228电流反馈放大器不仅具有超高速性能、低失真和出色的视频规格,还支持低功耗工作。MAX4223/MAX4224/MAX4226/MAX4228具有关断功能,可将电源电流降至350µA,并将输出置于高阻状态。这些器件采用±2.85V至±5.5V的双电源供电,并提供80mA的典型输出驱动电流。MAX4223/MAX4225/MAX4226针对+1 (0dB)或更高的闭环增益进行了优化,-3dB带宽为1GHz,而MAX4224/MAX4227/MAX4228针对+2 (6dB)或更高的闭环增益进行了补偿,并-3dB带宽为600MHz(增益带宽积为1.2GHz)。

MAX4223-MAX4228非常适合专业视频应用,差分增益和相位误差分别为0.01%和0.02°,0.1dB增益平坦度为300MHz,压摆率为1100V/µs。这些器件的总谐波失真(THD)为-60dBc (10MHz),0.1%建立时间为8ns,适合驱动高速模数输入或用于数据通信应用。MAX4223/MAX4224/MAX4226/MAX4228具有低功耗关断模式,非常适合便携式和电池供电应用。它们在关断模式下具有高输出阻抗,在多路复用应用中表现出色。

单通道MAX4223/MAX4224采用节省空间的6引脚SOT23封装。所有器件均支持-40°C至+85°C的扩展温度范围。



应用

  • ADC输入缓冲器
  • 数据通讯
  • RF接收机
  • 视频线路驱动器
  • 视频多路复用

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
