概览

优势和特点

  • 共模输入电压范围宽，4.5V至76V
  • 双向或单向ISENSE
  • 价格低廉、结构紧凑的电流检测方案
  • 三档增益可选
    • 5V/V (MAX4080F/MAX4081F)
    • 20V/V (MAX4080T/MAX4081T)
    • 60V/V (MAX4080S/MAX4081S)
  • ±0.1%满量程精度
  • 100µV低输入失调电压
  • 独立的工作电源电压
  • 电源电流75µA (MAX4080)
  • 用于双向OUT的参考输入(MAX4081)
  • 提供8引脚µMAX封装

产品详情

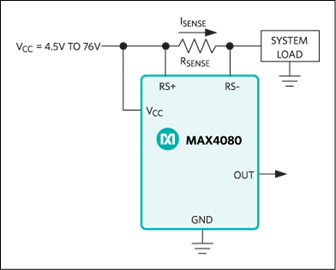

MAX4080/MAX4081是两种高侧电流检测放大器，输入电压范围4.5V至76V，非常适合于电信、汽车、底板及其它需要严密监视高压电流的系统。MAX4080只适用于单向电流检测，而MAX4081可进行双向电流检测。通过MAX4081的单一输出引脚，便可连续监视从充电到放电整个变化过程，无须额外的极性输出。MAX4081还要求用一个外部基准来设定零电流时的输出电平(VSENSE = 0V)。反映充电电流大小的输出电压范围在VREF与VCC之间，而反映放电电流大小的输出电压在VREF与GND之间。

此组芯片76V的输入电压范围完全与电源电压(VCC)和共模输入电压(VRS+)无关，最大限度地扩大了其应用范围。由于高侧电流检测不干扰被测负载的地线，使得MAX4080/MAX4081广泛适用于高电压系统中。

三档不同增益(5V/V、20V/V、60V/V，分别用后缀F，T，S表示)和用户自选的外部检测电阻相组合，很容易自行设定满量程电流以及与之成正比的输出电压。MAX4080/MAX4081为用户提供了一种高度集成的简单、精确和紧凑的电流检测方案。

MAX4080/MAX4081可工作于4.5V至76V单电源，仅需电源电流75µA。两种器件均满足汽车级工作温度范围(-40°C至+125°C)，提供8引脚µMAX®或SO封装。

应用

  • 48V电信和背板电流检测
  • 汽车(12V、24V或42V电池)
  • 雪崩光电二极管与PIN二极管电流监视
  • 双向电机控制
  • 通用系统/板级电流检测
  • 电源管理系统
  • 精密高压电流源

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
