概览

优势和特点

  • Optimized for CIN = 0.25pF to 5pF
  • Bandwidth = 300MHz (typ)
  • 1.1pA/√Hz Input-Referred Noise
  • Two Pin-Selectable Transimpedance Values (RL = 1kΩ)
    • 150kΩ
    • 750kΩ
  • Internal Clamp for Input Current up to 2A (Transient)
  • Fast Overload Recovery: 25ns at 100mA
  • Offset Input ​Provides Offset Adjust Feature
  • SD Input Shuts Down Internal Circuitry
  • 3.3V Operation
  • 1.75mm x 1.24mm, 8-Bump WLP

产品详情

The MAX40213 is a transimpedance amplifier for optical distance measurement receivers in LiDAR applications. Low noise, high gain, low group delay, and fast recovery from overload make this TIA ideal for distance-measurement applications. Important features include 1.1pA/√Hz input-referred noise density, an internal 2A input clamp, pin-selectable 150kΩ and 750kΩ transimpedance (into a 1kΩ load), and wide bandwidth (300MHz, typ). An offset current input allows optional adjustment of input offset current. The MAX40213 has a shutdown (SD) control input that reduces the supply current to 0.01μA. This transimpedance amplifier is available in a 8-bump WLP, and is specified over the -40°C to +85°C operating temperature range.

Applications

  • Industrial Safety Systems
  • LIDAR Receivers
  • Optical Distance Measurement

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

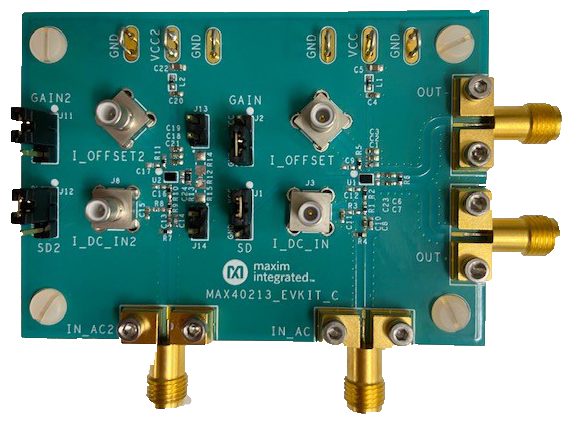

评估套件 (1)
