MAX40201

双通道、0V至76V电流检测放大器

更多 showmore-icon

宽电压范围、微小尺寸和高精度的最佳组合电流检测放大器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 0V至76V输入共模电压
  • 12µV (最大值)低输入失调电压
  • 0.1% (最大)低增益误差
  • 增益选择:
    • G = 25V/V (MAX40201T)
    • G = 50V/V (MAX40201F)
    • G = 100V/V (MAX40201H)
    • G = 200V/V (MAX40201W)

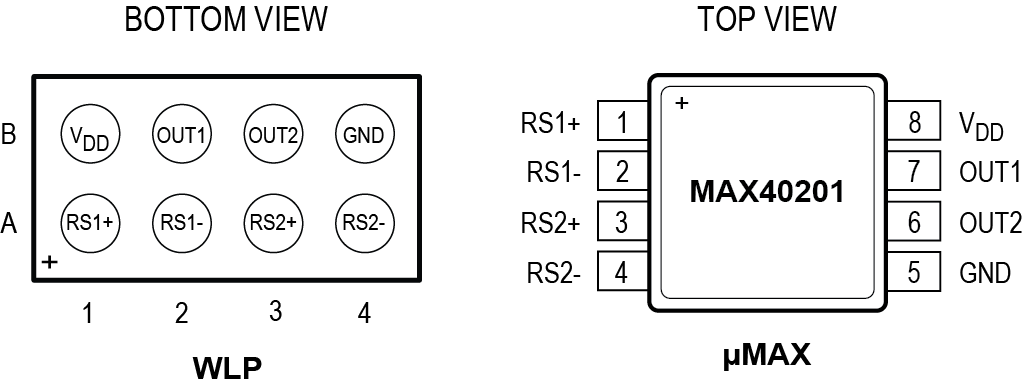

  • 1.3mm x 2mm、8焊球、WLP封装和8引脚μMAX封装
更多细节
show more Icon

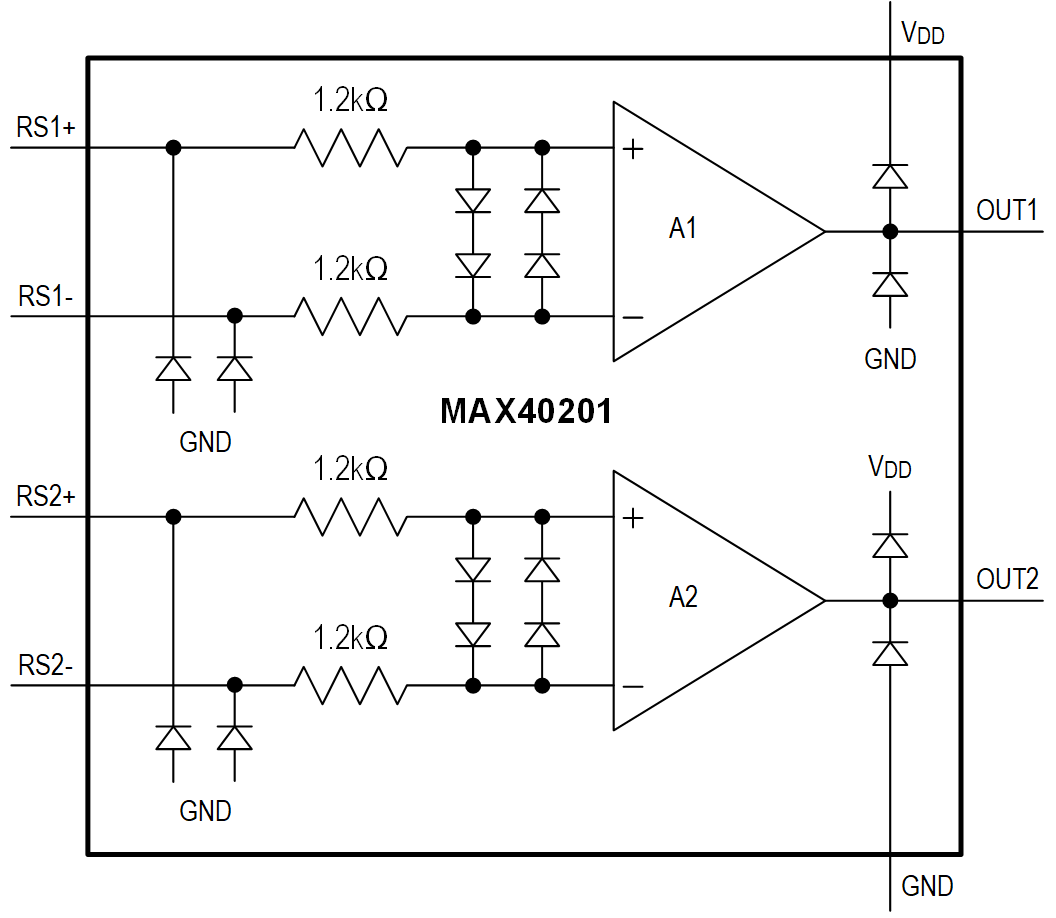

MAX40201双通道、高边、电流检测放大器的VOS小于12µV (最大值),增益误差小于0.1% (最大值)。MAX40201的输出为电压输出,支持摆幅为VDD电压和地之间的电压为几十毫伏。

MAX40201具有一路共模输入,电压范围为0V至76V,80kHz小信号带宽,使其可理想用于连接SAR ADC,用于多通道、多路复用的数据采集系统。

MAX40201工作在-40°C至+125°C温度范围。MAX40201采用8焊球晶圆级封装(WLP)和8引脚μMAX®封装。

应用

  • 基站与通信设备
  • 工业控制与自动化
  • 电源管理系统
  • 服务器背板

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX40201FAUA+
  • HTML
  • HTML
MAX40201FAUA+T
  • HTML
  • HTML
MAX40201WAUA+
  • HTML
  • HTML
MAX40201WAUA+T
  • HTML
  • HTML
MAX40201WAWA+
  • HTML
  • HTML
MAX40201WAWA+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX40201EVKIT

MAX40201评估套件

zoom

MAX40201EVKIT

MAX40201评估套件

MAX40201评估套件

特性和优点

  • 精密的实时电流监测
  • 输入共模范围:0V至+76V
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX40201评估套件(EV套件)设计可靠,用于评估MAX40201双通道、高精度、高电压、电流检测放大器。该评估套件用于演示采用超小型1.3mm x 2mm、8引脚晶圆级封装(WLP)的MAX40201。

该评估套件PCB已安装MAX40201WAWA+(200V/V增益版本)。提供其他增益选项。如需引脚兼容的MAX40201TAWA+ (G = 25V/V)、MAX40201FAWA+ (G = 50V/V)和MAX40201HAWA+ (G = 100V/V),请联系工厂。



应用

  • 基站和通信设备
  • 工业控制和自动化
  • 电源管理系统
  • 服务器背板
