MAX40010

76V精密高压电流检测放大器

更多 showmore-icon

兼具高精度和76V高电压操作特性

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 输入共模+2.7V至+76V
  • 超小型1mm x 1.5mm 6引脚WLP和SOT23封装
  • 低输入失调电压:12µV(最大值)
  • 低增益误差:0.1%(最大值)
  • 可用增益选项:
    • G = 12.5V/V:MAX40010L
    • G = 20V/V:MAX40010T
    • G = 50V/V:MAX40010F
    • G = 100V/V:MAX40010H
更多细节
show more Icon

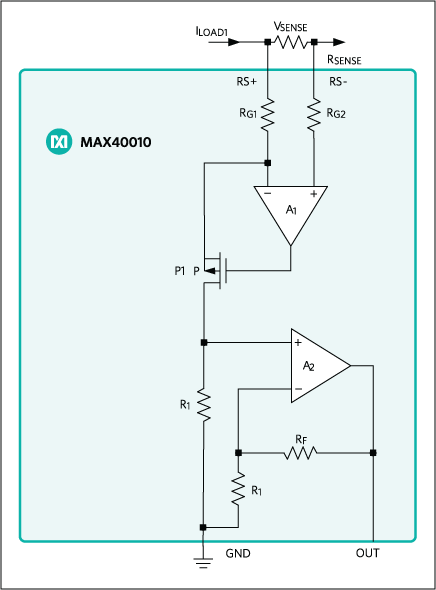

MAX40010单通道高侧精密电流检测放大器的输入共模电压范围为2.7V至76V,非常适合通信、汽车、数据中心和需要高压电流监控的其他系统。MAX40010的精度规格低于12µV(最大值)输入失调电压,增益误差低于0.1%(最大值)。通过提供精密的失调和增益误差规格,MAX40010支持检测非常小的检测/分流电阻,从而通过检测元件进一步提高系统效率和降低功耗。

MAX40010具有80kHz的小信号带宽和四个专门设计的增益选项(12.5V/V、20V/V、50V/V和100V/V)。该器件的电流检测输入通过EMIR滤波器抑制通信设备中存在的RF。

MAX40010的工作温度范围为-40°C至+ 125°C,采用6引脚、1mm x 1.5mm、0.5mm间距晶圆级封装(WLP)和SOT23 U6SN+1封装。



应用

  • 汽车检测
  • 基站和通信设备
  • 电能管理
  • 服务器背板/数据中心
  • 太阳能电池板监控

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX40010FAUT+
  • HTML
  • HTML
MAX40010FAUT+T
  • HTML
  • HTML
MAX40010HAUT+
  • HTML
  • HTML
MAX40010HAUT+T
  • HTML
  • HTML
MAX40010LAUT+
  • HTML
  • HTML
MAX40010LAUT+T
  • HTML
  • HTML
MAX40010LAWT+
  • HTML
  • HTML
MAX40010LAWT+T
  • HTML
  • HTML
MAX40010TAUT+
  • HTML
  • HTML
MAX40010TAUT+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 1, 2021

- 2209

ASSEMBLY

MAX40010FAUT+

量产

MAX40010FAUT+T

量产

MAX40010HAUT+

量产

MAX40010HAUT+T

量产

MAX40010LAUT+

量产

MAX40010LAUT+T

量产

MAX40010TAUT+

量产

MAX40010TAUT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 1, 2021

- 2209

arrow down

ASSEMBLY

MAX40010FAUT+

量产

MAX40010FAUT+T

量产

MAX40010HAUT+

量产

MAX40010HAUT+T

量产

MAX40010LAUT+

量产

MAX40010LAUT+T

量产

MAX40010TAUT+

量产

MAX40010TAUT+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX40010EVKIT

MAX40010评估套件

zoom

MAX40010EVKIT

MAX40010评估套件

MAX40010评估套件

特性和优点

  • 精密的实时电流监测
  • 输入共模范围:+2.7V至+76V
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX40010评估套件(EV套件)设计可靠,用于评估MAX40010双通道、高精度、高电压、电流检测放大器。该评估套件用于演示采用5引脚SOT-23封装的MAX40010。

该评估套件PCB已安装MAX40010TAWT+(20V/V增益版本)。提供其他增益选项。如需引脚兼容的MAX40010LAWT+ (G = 12.5V/V)、MAX40010FAWT+ (G = 50V/V)和MAX40010HAWT+ (G = 100V/V),请联系工厂。



应用

  • 汽车检测
  • 基站和通信设备
  • 电能管理
  • 服务器背板/数据中心
  • 太阳能电池板监控
