概览
优势和特点
- 电源电压范围：0.9V至3.6V
- 低静态电流：25.5µA
- 超低输入失调电压：1μV（典型值）
- 轨到轨输入和输出
- 内部EMI抑制功能
- 168kHz GBW
- 低输入偏置电流
- 省电关断模式
- 采用1.22mm x 0.92mm、小型6引脚WLP封装和8引脚TDFN封装
产品详情
MAX40108是一款低功耗、高精度运算放大器（运放），工作电源电压低至0.9V。
它采用节省空间的1.22mm x 0.92mm、6引脚晶圆级封装(WLP)，引脚间距为0.4mm，专为便携式、消费类、医疗和工业应用而设计。
它采用节省空间的1.22mm x 0.92mm、6引脚晶圆级封装(WLP)，引脚间距为0.4mm，专为便携式、消费类、医疗和工业应用而设计。
MAX40108采用0.9V至3.6V电源电压工作，额定温度范围为-40°C至+125°C扩展级温度范围。

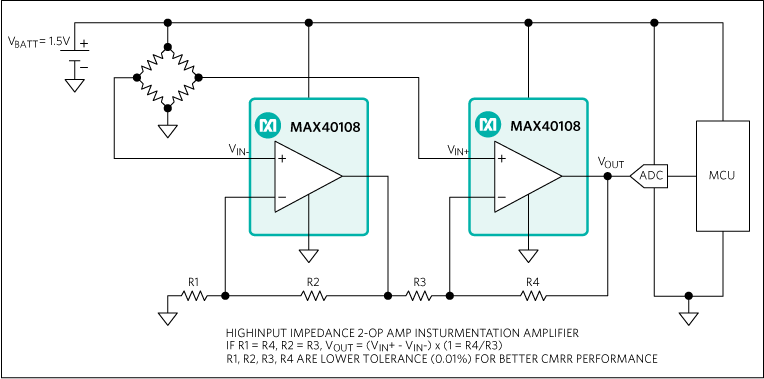

应用
- 健身与健康（智能手表、心率监测器）
- 家庭医疗（血糖、体重秤、血压、心电图）
- 工业物联网（压力、流量、液位、温度、接近度）
- 可穿戴设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
