MAX40089

单/双/四通道超低输入偏置电流、低噪声放大器

更多 showmore-icon

低输入偏置电流、极低噪声和微小尺寸完美组合，非常适合高精度应用

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 低输入电压噪声密度：4.2nV/@ 30KHz
  • 低输入电流噪声密度：0.5fA/
  • 低输入偏置电流：0.3pA (典型值)
  • 低失真：0.00035%或-109dB THD+N (1kΩ负载)
  • 采用+2.7V至+5.5V单电压工作
  • 输入共模电压范围包括地
  • 1kΩ负载时满摆幅输出
  • 宽带宽：MAX 40079/MAX40077/MAX40078 (10MHz)；MAX40087/MAX40089 (42MHz)
  • 优异的直流特性：VOS ≤ 30µV
  • 单通道6焊球WLP封装为1.31mm x 0.73mm，0.35mm焊球间距
  • 双通道8焊球WLP封装为0.96mm x 1.66mm，0.35mm焊球间距
  • 采用节省空间的6-WLP、6-SOT、8-WLP和ΩMAX封装。
更多细节
show more Icon

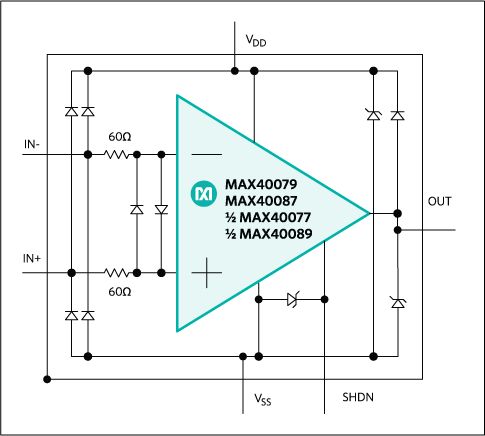

MAX40079/MAX40087/MAX40077/MAX40089/MAX40078为宽带、低噪声、低输入偏置电流运算放大器，提供满摆幅输出，采用2.7V至5.5V单电源工作。这些低噪声放大器每个放大器的静态耗流为2.2mA。该家族放大器具有超低失真(0.0002% THD+N)，以及低输入电压噪声密度(4.2nV/√Hz)和低输入电流噪声密度(0.5fA/√Hz)。0.3pA (典型值)低输入偏置电流与低噪声(4.5nV/√Hz)相结合，再加上宽带宽，为互阻(TIA)和成像应用提供优异的性能。

这些放大器具有满摆幅输出，其输入共模电压范围包括地。MAX40079/MAX40077/MAX40078分别为单/双/四通道，单位增益稳定，带宽为10MHz。MAX40087/MAX40089分别为单/双通道，增益≥5时稳定，带宽为42MHz。器件工作在-40°C至+125°C温度范围。

单通道运放采用6焊球晶圆级封装(WLP)和6引脚SOT23封装，双通道运放采用8焊球WLP封装和µMAX-8封装，四通道运放采用14-TSSOP封装。

应用

  • ADC缓冲器
  • DAC输出放大器
  • 数字测量
  • 低噪声麦克风/前置放大器
  • 医疗仪表
  • pH探头和参考电极
  • 应变仪/传感器放大器
  • 互阻放大器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX40089

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 11/02/2021
英文

MAX40077-MAX40089: Single/Dual/Quad Ultra-Low Input Bias Current, Low-Noise Amplifiers Data Sheet (Rev.10)

打开PDF文件

redirect
1.00M
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX40089ANA+ 8-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40089ANA+T 8-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40089AUA+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40089AUA+T Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

通用运算放大器1
MAX40075
popup image
Cart

推荐新设计使用

10MHz/42MHz、低噪声、低偏置电流运算放大器

评估套件 1

reference details image

MAX40089EVKIT

MAX40077/MAX40089评估套件

zoom

MAX40089EVKIT

MAX40077/MAX40089评估套件

download icon

下载

 print icon

打印
MAX40089EVKIT
MAX40077/MAX40089评估套件

特性和优点

  • VDD和VSS之间的电源电压范围为+2.7V至+5.5V
  • 42MHz增益带宽积(MAX40089)
  • 10MHz增益带宽积(MAX40077)
  • 超低失真(1kΩ负载时为0.0002%)
  • 经过验证的PCB布局
  • 完全装配并经过测试
立即购买 更多内容

产品详情

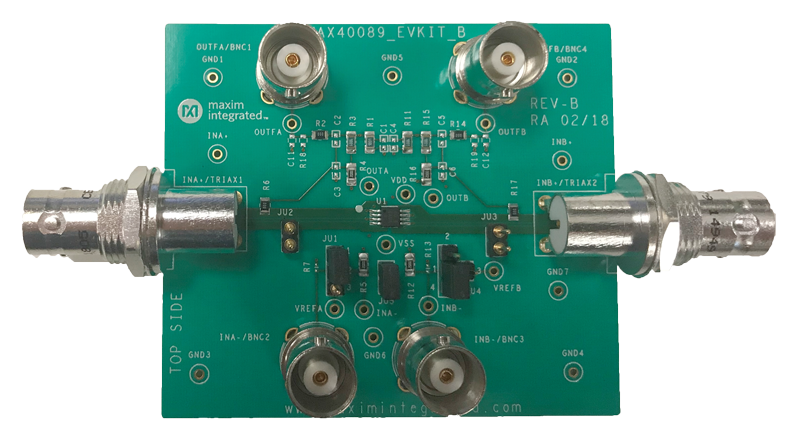

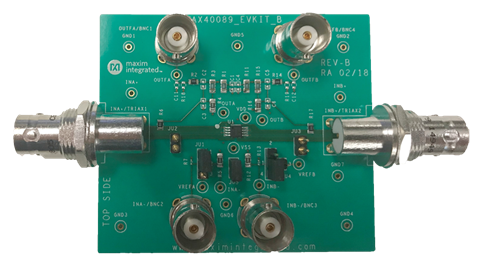

MAX40089评估套件(EV kit)为完全装配并经过测试的电路板，包括评估MAX40077和MAX40089双通道运算放大器所需的全部元件。

MAX40089评估套件的印刷电路板(PCB)已安装8引脚μMAX封装的MAX40089AUT+。

器件为双通道、轨对轨输出运放，提供10MHz增益带宽积(MAX40077)和42MHz增益带宽积(MAX40089)。评估套件采用2.7V至5.5V直流单电源或±1.35V至±2.75V双电源工作。

应用

  • ADC缓冲器
  • DAC输出放大器
  • 数字测量
  • 低噪声麦克风/前置放大器
  • 医疗仪表
  • pH探头和参考电极
  • 应变仪/传感器放大器
  • 互阻放大器

资料

pdf icon

TGZ

MAX40089EVKIT Gerber File - Design Files Download

3.37M

更多 Arrow image

评估套件1

evaluation kit item images

MAX40089EVKIT

MAX40077/MAX40089评估套件
