概览

优势和特点

  • 低输入电压噪声密度:4.2nV/@ 30KHz
  • 低输入电流噪声密度:0.5fA/
  • 低输入偏置电流:0.3pA (典型值)
  • 低失真:0.00035%或-109dB THD+N (1kΩ负载)
  • 采用+2.7V至+5.5V单电压工作
  • 输入共模电压范围包括地
  • 1kΩ负载时满摆幅输出
  • 宽带宽:MAX 40079/MAX40077/MAX40078 (10MHz);MAX40087/MAX40089 (42MHz)
  • 优异的直流特性:VOS ≤ 30µV
  • 单通道6焊球WLP封装为1.31mm x 0.73mm,0.35mm焊球间距
  • 双通道8焊球WLP封装为0.96mm x 1.66mm,0.35mm焊球间距
  • 采用节省空间的6-WLP、6-SOT、8-WLP和ΩMAX封装。

产品详情

MAX40079/MAX40087/MAX40077/MAX40089/MAX40078为宽带、低噪声、低输入偏置电流运算放大器,提供满摆幅输出,采用2.7V至5.5V单电源工作。这些低噪声放大器每个放大器的静态耗流为2.2mA。该家族放大器具有超低失真(0.0002% THD+N),以及低输入电压噪声密度(4.2nV/√Hz)和低输入电流噪声密度(0.5fA/√Hz)。0.3pA (典型值)低输入偏置电流与低噪声(4.5nV/√Hz)相结合,再加上宽带宽,为互阻(TIA)和成像应用提供优异的性能。

这些放大器具有满摆幅输出,其输入共模电压范围包括地。MAX40079/MAX40077/MAX40078分别为单/双/四通道,单位增益稳定,带宽为10MHz。MAX40087/MAX40089分别为单/双通道,增益≥5时稳定,带宽为42MHz。器件工作在-40°C至+125°C温度范围。

单通道运放采用6焊球晶圆级封装(WLP)和6引脚SOT23封装,双通道运放采用8焊球WLP封装和µMAX-8封装,四通道运放采用14-TSSOP封装。

应用

  • ADC缓冲器
  • DAC输出放大器
  • 数字测量
  • 低噪声麦克风/前置放大器
  • 医疗仪表
  • pH探头和参考电极
  • 应变仪/传感器放大器
  • 互阻放大器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

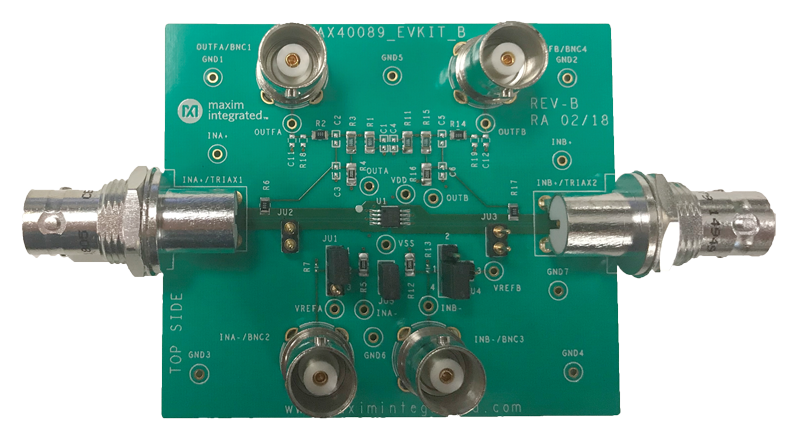

评估套件 (1)
