MAX3969

不推荐用于新设计

200Mbps SFP限幅放大器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1mVP-P输入灵敏度
  • 阈值可编程的信号丢失检测器
  • TTL LOS与PECL信号检测
  • 模拟接收信号强度指示器
  • 输出静噪功能
  • 兼容于4B/5B数据编码

MAX3969是一款提供PECL数据输出的限幅放大器，非常适合低成本ATM、高速以太网、FDDI与ESCON光接收器。

MAX3969具有1mVP-P输入灵敏度，集成功率检测器用来检测输入信号功率。它具有接收信号强度指示器(RSSI)，产生功率等级的模拟指示。信号强度还可以通过补充的TTL信号丢失(LOS)输出和PECL信号检测(SD)输出指示，这两个输出表示相对于可编程阈值的功率等级。

可以调节阈值，检测低至2.7mVP-P的信号幅值。当信号低于预定门限时，静噪功能可以禁止数据输出切换，将信号保持在已知状态。

MAX3969提供裸片和4mm x 4mm的20引脚、薄型QFN封装。

应用

  • 155Mbps LAN ATM收发器
  • ESCON接收器
  • 高速以太网/FDDI收发器
  • FTTx收发器
  • SFF/SFP收发器
MAX3969
200Mbps SFP限幅放大器

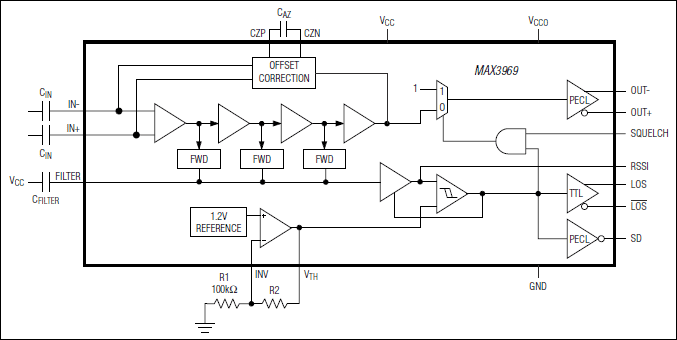

MAX3969：功能框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

MAX3969ETPEVKIT

MAX3969评估板

立即购买 更多内容

特性和优点

  • 易于评估+2.97V至+5.5V的电特性
  • 经过完全安装和测试
  • 简单的功率检测阈值编程
  • 为50Ω测试接口设计
  • 允许不同的输出终端

产品详情

MAX3969评估板(EV kit)是为MAX3969限幅放大器提供的经过完全安装和测试的演示电路板。该评估板可以简单地实现对功率检测阈值的编程，为50Ω测试接口设计，并提供有不同的输出终端电路布局选择。

应用

  • 155Mbps LAN ATM收发器
  • ESCON接收器
  • 高速以太网/FDDI收发器
  • FTTx收发器
  • SFF/SFP收发器
MAX3969ETPEVKIT
MAX3969评估板
