MAX3845

DVI/HDMI 2:4 TMDS扇出开关和电缆驱动器

更多 showmore-icon

业内首款DVI/HDMI扇出开关，可配置成完备的4 x 4开关

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

1月 14, 2008 ellipse 中文

MAX3845: DVI/HDMI 2:4 TMDS扇出开关和电缆驱动器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 966.00K
Documentation 查看所有文档
IBIS 模型 MAX3845 IBIS Model Download 160.18KB
产品模型 3
特性
  • 2路DVI/HDMI TMDS兼容输入和4路DVI/HDMI TMDS兼容输出
  • 关断不用的输出，节省电源
  • 每路输出可独立选择输入1或输入2
  • 3个预加重设置可使电缆延长多达7m
  • 工作频率高达1.65Gbps
  • 14mm x 14mm、100引脚TQFP封装，带裸焊盘用于散热
  • 3.3V电源
  • TMDS数据(x3)和时钟(1x)可以任意分配至4个相同的开关通道(A、B、C和D)
更多细节
show more Icon

MAX3845是TMDS® 2至4扇出开关和电缆驱动器，用于高达1.65Gbps的DVI™或HDMI™信号的多显示器分配。输入输出均为TMDS标准信号，符合DVI和HDMI标准。因为TMDS为”点对点”连接，扇出应用中需要缓冲。

四路DVI/HDMI TDMS输出用于扇出分配。每个TMDS输出可以独立选择任一输入源，或者被关闭。每个TMDS输入或输出包含的4个差分通道可以任意分配至3路数据信号和1/10速率的时钟。数据速率取决于分辨率，但可以从250Mbps (VGA)至1.6Gbps (UXGA或1080p/60)变化。

典型应用包括多个房间显示同一视频源或工业/商业标示牌应用，如机场监视或贸易场所展示。MAX3845包含可选输出预加重，可将输出电缆额外延长多达7m。

对于DDC开关，使用配套器件MAX4814E 2:4低导通电阻CMOS交叉开关。将DDC连接至单个参考监控的应用无需DDC切换。

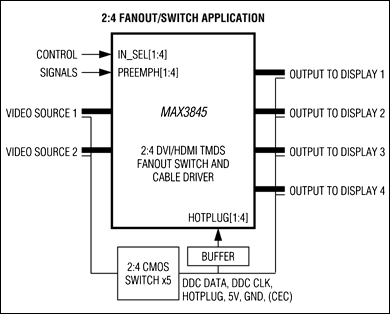

MAX3845可以配置为2 x 8或4 x 4开关(参考完整数据资料中的典型工作电路)。

MAX3845提供14mm x 14mm、100引脚TQFP-EP封装，工作于-10°C至+85°C温度范围。

应用

  • 数字信息板与工业显示器
  • DVI/HDMI交叉开关
  • DVI/HDMI分配放大器
  • 家庭A/V接收机
  • PC监视器分配网络
Show More Arrow image
