MAX35101

集成模拟前端的时间数字转换器

更多 showmore-icon

低系统功耗实现精确测量低流量

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

9月 9, 2014 ellipse 中文

MAX35101: 集成模拟前端的时间数字转换器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 820.00K
Documentation 查看所有文档
产品模型 2
特性
  • 前沿检测超声传播时间
    • 时间数字转换精度高达20ps
    • 测量量程高达8ms
    • 多脉冲波功能
    • 前沿检测提供高精度
    • 可编程TOF脉冲累加器
    • 双通道：单停止通道
    • 停止使能窗口,带沿触发选择
    • 内置脉冲发射器,可编程相位和频率
    • 自归零接收器比较器
    • 可编程声波恢复灵敏度
    • 自动双脉冲算法,用于差分TOF测量
  • 温度测量
    • 可支持多达四(4)个2线传感器
    • 支持PT1000和PT500 RTD
  • 事件定时模式
    • 允许自动测量
    • 最大程度降低微控制器介入，以降低功耗
  • 篡改检测
    • 单输入引脚检测篡改并产生处理器中断
  • 功耗
    • 2.3V至3.6V单电源工作
  • 一般性指标
    • 8KB非易失闪存，用于数据记录
    • 内置实时时钟，用于时间监测
    • 4MHz振荡器可为陶瓷器件，降低系统成本
    • 小尺寸、5mm x 5mm、32引脚、TQFP封装
    • 4线SPI接口
    • -40°C至+85°C工作温度范围
更多细节
show more Icon

MAX35101为时间数字转换器，内置放大器和比较器,为超声热量表和流量计提供完备的模拟前端。

器件的时间测量精度为20ps，具有自动传播时间(TOF)测量功能，简化液流计算。前沿检测确保测量与波形一致, 大幅提高精度并消除测量错误。

多脉冲波功能及停止——使能窗口允许器件根据应用进行精调。内部模拟开关、自归零放大器/比较器、实时时钟(RTC)以及可编程接收灵敏度提供模拟接口和控制,使方案的电 子器件清单降至最少。RTC提供可配置的事件定时模式, 该模式运行循环算法，最大程度降低微处理器介入，延长电池寿命。

内置算术逻辑单元提供TOF差分测量。可利用可编程接收脉冲累加器将主处理器负荷降至最低,进而将功耗降至最小。

对于温度测量,MAX35101支持多达四(4)个2线PT1000/500铂电阻温度检测器(RTD)。

简单的4线SPI接口允许任意微控制器配置器件，进行有效测量。

8KB片上用户闪存为MAX35101提供非易失配置和能耗数据记录。任何时候均可利用SPI命令调用配置。

应用

  • 超声煤气表
  • 超声热量表
  • 超声水表
Show More Arrow image
file 查看数据手册 (Rev.1)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX35101

文档

13
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/11/2015
英文

MAX35101: Time-to-Digital Converter with Analog Front-End Data Sheet (Rev.1)

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 09/09/2014
中文

MAX35101: 集成模拟前端的时间数字转换器 Data Sheet (Rev.0)

打开PDF文件

redirect
820.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX35101 Reliability Data redirect icon

23.14K

download

下载 PDF

技术文章

8

PDF Vector

HTML

更新 08/19/2015
英文
Welcoming Water Metering into the 21st Century redirect icon

PDF Vector

HTML

更新 03/18/2015
英文
Simulation and Correlation of Flow-Rate Measurement in an Ultrasonic Time-of-Flight Heat Meter redirect icon

PDF Vector

HTML

更新 07/30/2015
英文
Calibration of Water Flow Rate in an Ultrasonic Flow Meter Using the MAX35101 redirect icon

PDF Vector

HTML

更新 05/30/2019
英文
Transducer Compensation for Ultrasonic Flow Meters redirect icon

PDF Vector

HTML

更新 11/02/2015
英文
Let Them Drink Beer, or Try Ultrasonic Meters redirect icon

PDF Vector

HTML

更新 01/15/2016
日文
ビールを飲ませるか、超音波式メーターを使うか redirect icon

PDF Vector

HTML

更新 08/17/2015
英文
The Sure Evolution of Static "Smart Home" Water Metering redirect icon

PDF Vector

HTML

更新 04/19/2016
日文
水道メーターを21世紀に対応させる redirect icon

应用笔记

2

PDF Vector

HTML

更新 06/03/2015
英文
Using the MAX35101 in a Heat Meter Application redirect icon

PDF Vector

HTML

更新 09/25/2015
英文
Configuring the MAX35101 Time-to-Digital Converter as an Ultrasonic Water Meter redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 11
show more Icon

数据手册 2

MAX35101: Time-to-Digital Converter with Analog Front-End Data Sheet (Rev.1)
MAX35101: 集成模拟前端的时间数字转换器 Data Sheet (Rev.0)

可靠性数据 1

MAX35101 Reliability Data

应用笔记 2

Using the MAX35101 in a Heat Meter Application
Configuring the MAX35101 Time-to-Digital Converter as an Ultrasonic Water Meter

技术文章 6

Welcoming Water Metering into the 21st Century
Simulation and Correlation of Flow-Rate Measurement in an Ultrasonic Time-of-Flight Heat Meter
Calibration of Water Flow Rate in an Ultrasonic Flow Meter Using the MAX35101
Transducer Compensation for Ultrasonic Flow Meters
Let Them Drink Beer, or Try Ultrasonic Meters
The Sure Evolution of Static "Smart Home" Water Metering

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX35101EHJ+ 32-TQFP_EP-5X5X1.0 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX35101EHJ+T 32-TQFP_EP-5X5X1.0 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 13, 2020

- 2040

TEST

MAX35101EHJ+

量产

MAX35101EHJ+T

量产

pdf

pcn_2040

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 13, 2020

- 2040

arrow down

TEST

MAX35101EHJ+

量产

MAX35101EHJ+T

量产

pdf

pcn_2040

external-icon

评估套件 1

reference details image

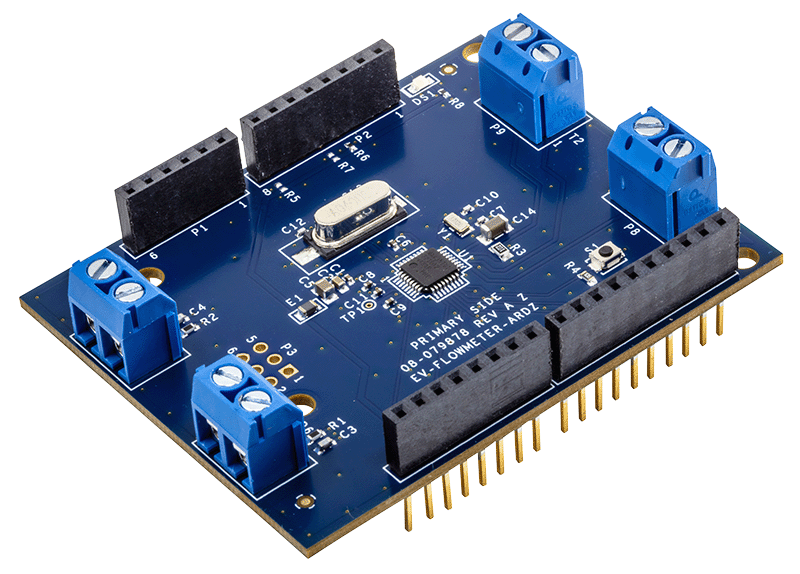

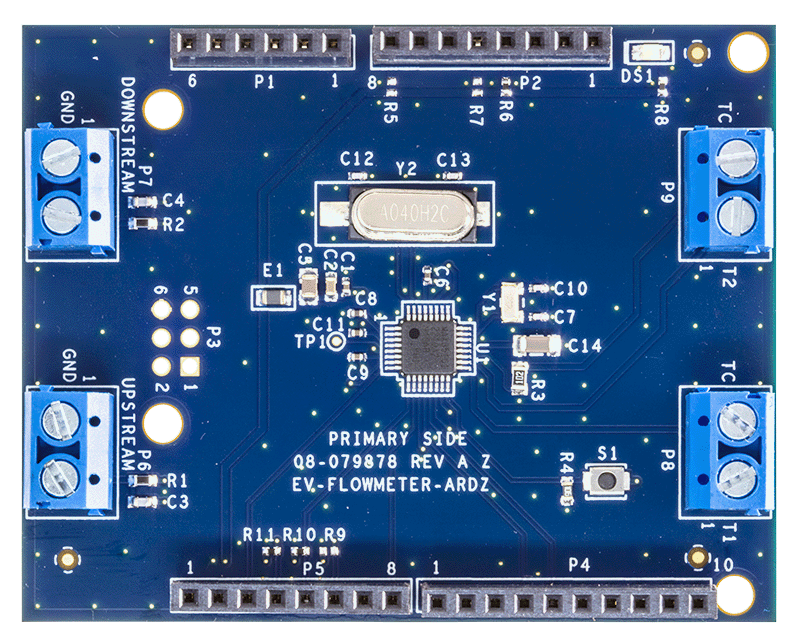

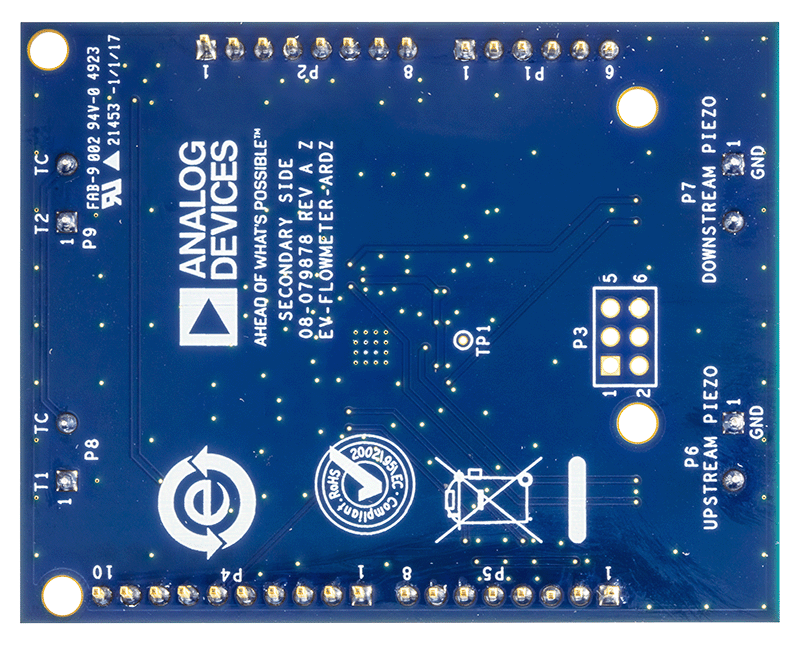

EV-FLOWMETER-ARDZ

Low-Power Heat and Flow Measurement Sensor

zoom

EV-FLOWMETER-ARDZ

Low-Power Heat and Flow Measurement Sensor

download icon

下载

 print icon

打印
EV-FLOWMETER-ARDZ
Low-Power Heat and Flow Measurement Sensor

特性和优点

  • High Accuracy Flow Measurement for Billing and Leak Detection
    • Time-to-Digital accuracy down to 20 ps
    • Measurement range up to 8 ms
    • Two Channels: single-stop channel
  • High Accuracy Temperature Measurement for Precise Heat and Flow Calculations
    • Up to four (4) 2-wire sensors
    • PT1000 and PT500 RTD support
  • Maximizes Battery Life with Low Device and Overall System Power
    • Low 10 μA ToF measurement and <125 nA duty-cycled temperature measurement
    • Event-timing mode reduces host microcontroller
立即购买 更多内容

产品详情

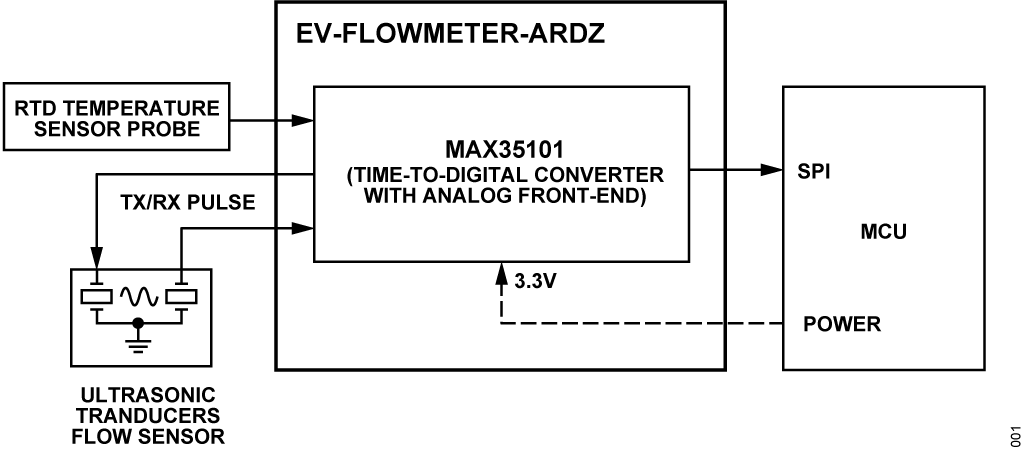

The EV-FLOWMETER-ARDZ sensor is an advanced and efficient solution for flow measurement, suitable for utility and industrial applications. The ultrasonic time-of-flight technology, coupled with the integrated functions of the MAX35101 Time-to-Digital Converter, addresses the limitations of mechanical flow meters and offers improved accuracy and longevity.

This reference design serves as a platform for developing customized heat or flow meters.

APPLICATIONS

  • Ultrasonic Heat Meters
  • Ultrasonic Water Meters
  • Ultrasonic Gas Meters
  • Utility Metering
  • Environmental Monitoring

资料

pdf icon

WIKI

EV-FLOWMETER-ARDZ User Guide reference design link

pdf icon

ZIP

EV-FLOWMETER-ARDZ Design Files Download

5.05 M

更多 Arrow image

评估套件1

evaluation kit item images

EV-FLOWMETER-ARDZ

Low-Power Heat and Flow Measurement Sensor

参考电路 1

参考电路1

maxrefdes70fig00

MAXREFDES70

High-Precision, Long-Battery Life Heat/Flow Meter
