MAX32672

高度可靠的小型、超低功耗Arm Cortex-M4F微控制器，具有12位1MSPS ADC

更多 showmore-icon

经济高效、高度集成和高度可靠的MCU，支持具有复杂传感器处理的设计

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 适用于高度可靠的低功耗器件的高效微控制器
    • 带FPU的Arm Cortex-M4处理器，工作频率高达100MHz
    • 1MB双组闪存，具有纠错功能
    • 200KB SRAM（ECC使能时为160KB），可选择保留在较低功耗模式
    • FLASH上提供EEPROM仿真
    • 16KB统一缓存（带ECC）
    • 资源保护单元(RPU)和存储器保护单元(MPU)
    • 双电源或单电源供电：1.7V至3.6V
    • 宽工作温度范围：−40°C至+105°C
  • 灵活的时钟方案
    • 内置高速100MHz振荡器
    • 内置低功耗7.3728MHz和超低功耗80kHz振荡器
    • 14MHz-32MHz振荡器（需要使用外部晶振）
    • 32.768kHz振荡器（需要使用外部晶振）
    • CPU、LPUART、LPTMR的外部时钟输入
  • 通过电源管理尽可能延长电池应用的续航时间
    • ACTIVE模式下，0.9V且高达12MHz时为59.8µA/MHz (CoreMark®)
    • ACTIVE模式下，1.1V且高达100MHz时为56.6µA/MHz (While(1))
    • BACKUP模式下，VDD = 1.8V时，整个存储器的保持电流为3.09µA
    • 350nA超低功耗RTC（VDD = 1.8V时）
    • 从LPUART或LPTMR唤醒
  • 优化外设组合，提供平台扩展性
    • 多达42个通用I/O引脚
    • 多达三个SPI主/从器件（高达50Mbps）
    • 多达三个4线式UART
    • 一个低功耗UART (LPUART)
    • 多达三个I2C主/从器件，3.4Mbps高速
    • 十通道标准DMA控制器
    • 多达四个32位定时器(TMR)
    • 多达两个低功耗32位定时器(LPTMR)
    • 两个窗口看门狗定时器
    • 一个I2S主/从接口，用于数字音频接口
    • 集成片上温度传感器的12通道、12位、1Msps SAR ADC
  • 安全性和集成度
    • 在ROM中可提供基于ECDSA的加密安全引导加载程序
    • 椭圆曲线安全密码加速器
    • AES-128/192/256硬件加速引擎
更多细节
show more Icon

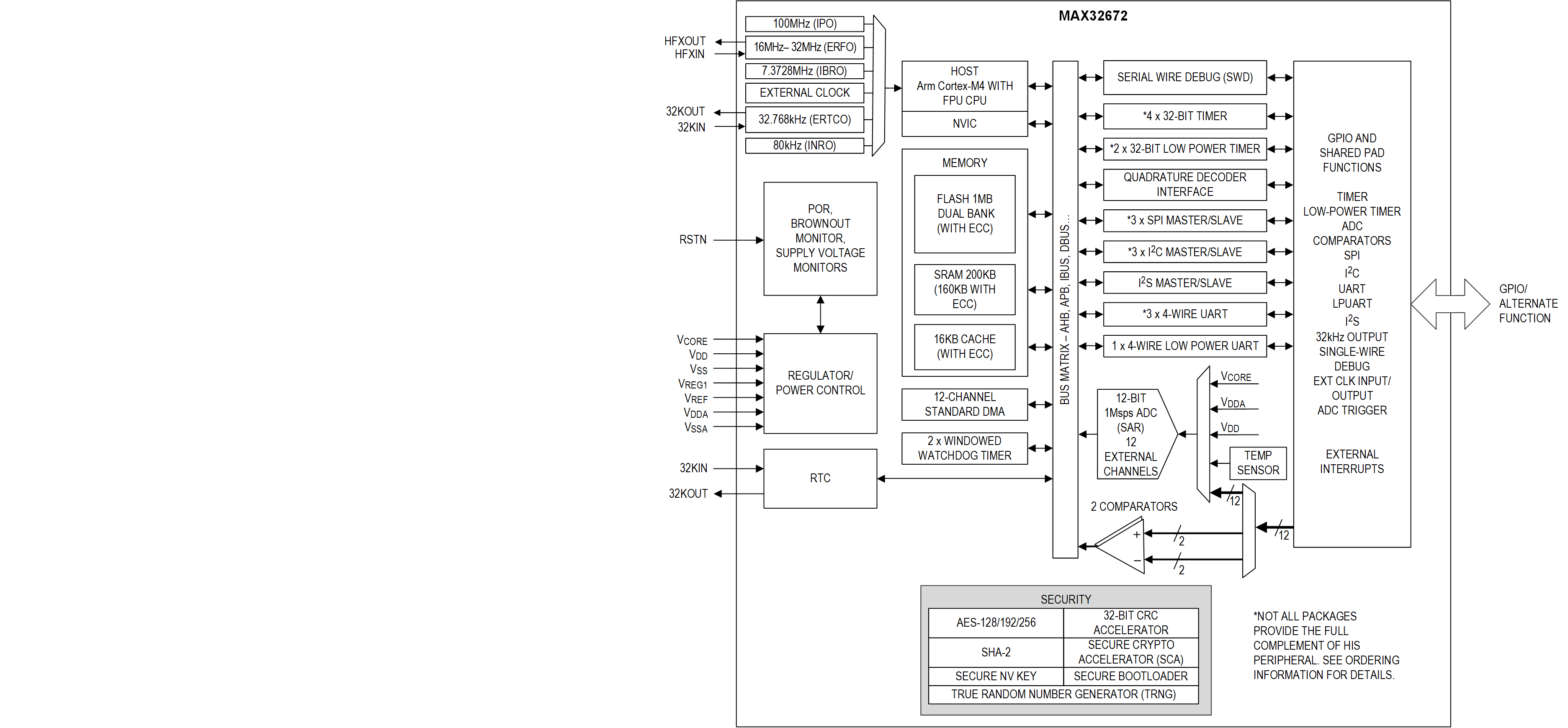

在DARWIN系列中，MAX32672是一款超低功耗、成本高效、高度集成且具有高可靠性的32位微控制器，为设计带来复杂的传感器处理能力，但无损电池寿命。它将灵活的多功能电源管理单元与功能强大、搭载浮点单元(FPU)的 Arm® Cortex®处理器结合使用。MAX32672还为传统设计提供简单且低成本的升级（从8位或16位微控制器进行升级）。

该器件集成1MB闪存和200KB SRAM，以支持应用和传感器代码。纠错编码(ECC)在整个闪存、RAM和缓存上实施，以确保即使在非常恶劣的环境中也能高度可靠地执行代码。掉电检测确保能在关断和启动期间，以及意外发生电源瞬变时确保正常运行。闪存被组织成两个大小相等的物理组，以允许写入时执行并促进"实时升级"。

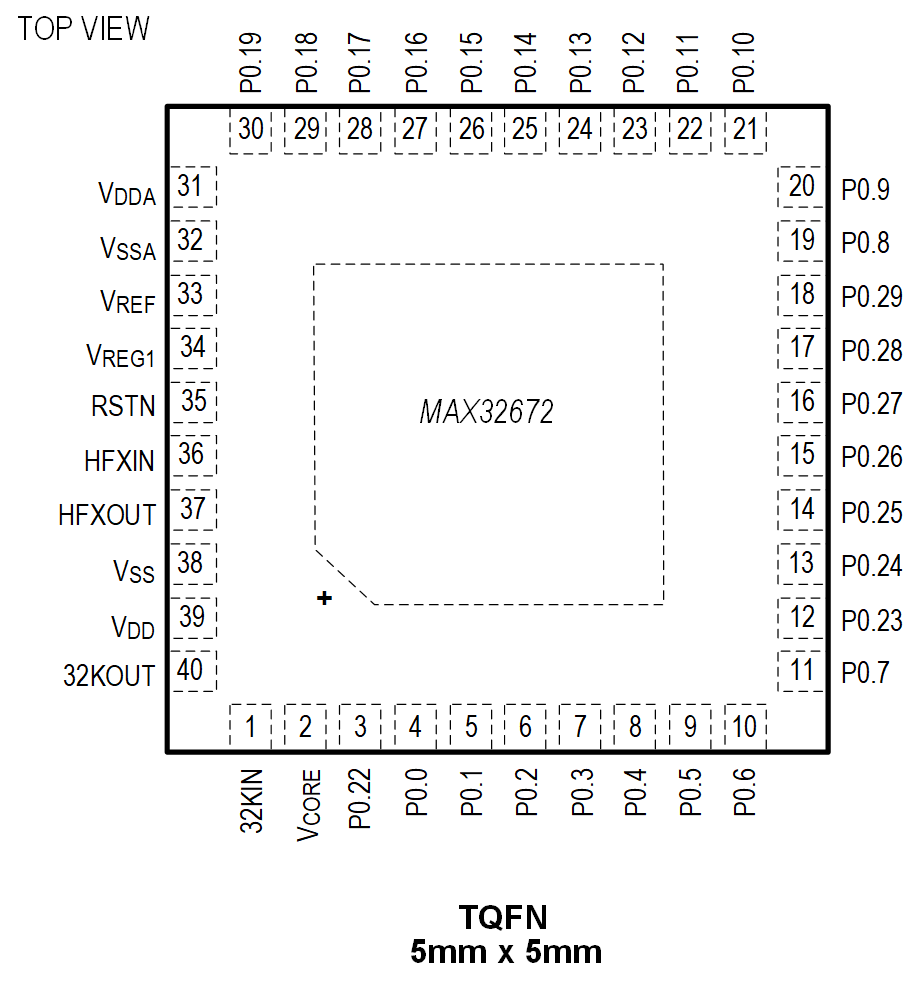

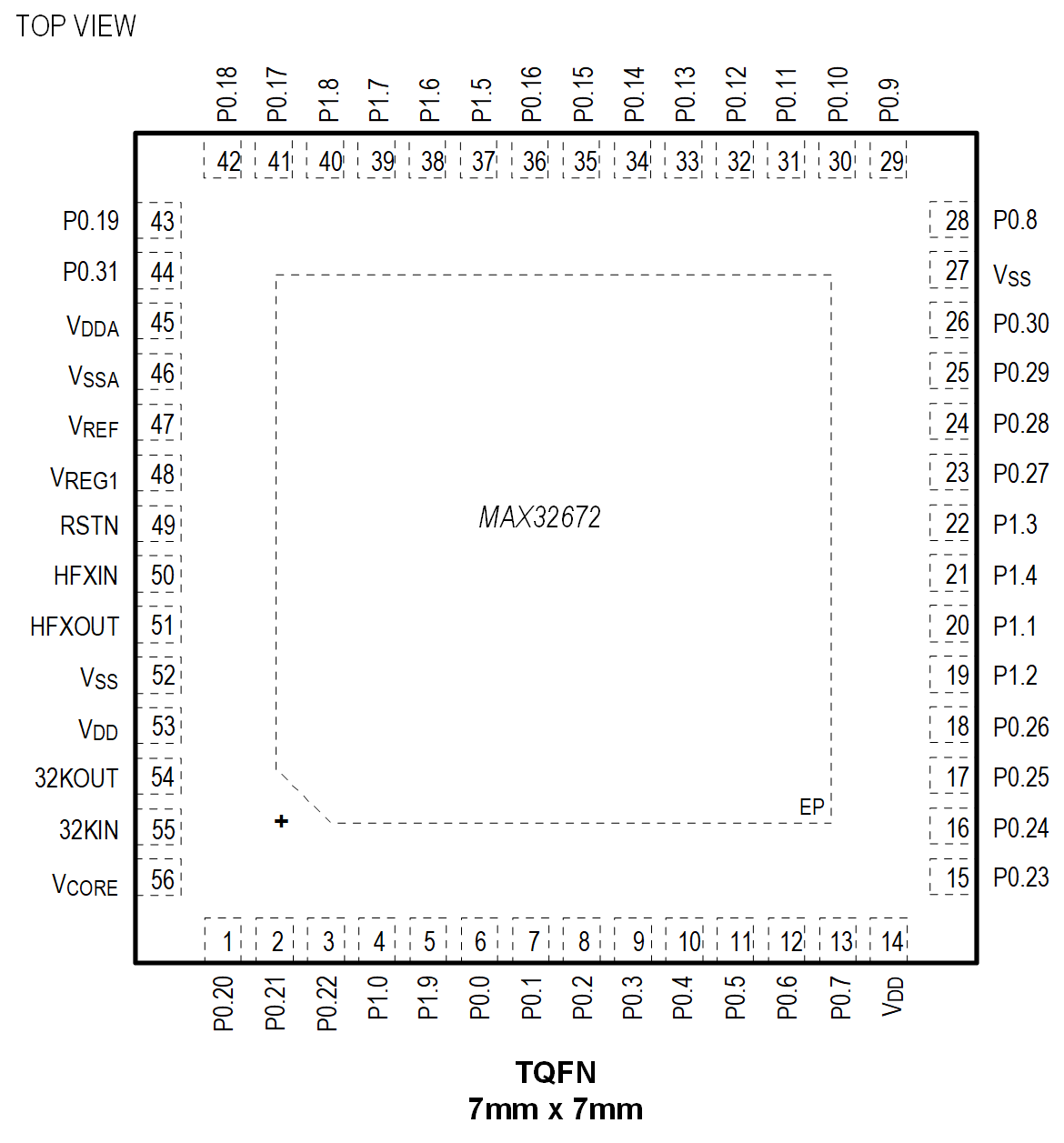

提供多种高速外设，例如 3.4MHz I2C、50MHz SPI 和 UART，以尽可能增大通信带宽。此外，低功耗UART (LPUART)可在功耗超低的睡眠模式下运行，帮助进行唤醒，而不造成数据丢失。总共提供6个定时器（支持I/O功能），包括两个低功耗定时器，用于实现脉冲计数、捕捉/比较和脉宽调制(PWM)生成，即使在功耗超低的睡眠模式下。针对电机控制应用，专门提供了一个具有多种诊断功能的增量/正交编码器接口。集成了一个1Msps、12通道、12位逐次逼近型寄存器(SAR) ADC，用于对模拟传感器信号或其他模拟测量进行数字化。两个低功耗比较器在所有低功耗模式下都可用，支持以节能的方式对外部模拟信号进行监控和唤醒。在ROM中提供基于椭圆曲线数字签名算法(ECDSA)的加密安全引导加载程序。该器件采用5mm x 5mm、40引脚TQFN-EP或7mm x 7mm、56引脚TQFN封装。

应用

  • 电池供电的医疗设备
  • 运动/电机控制、工业传感器
  • 光学通信模块、安全无线电调制解调器控制器
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX32672

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 05/16/2023
英文

MAX32672: High-Reliability, Tiny, Ultra-Low-Power Arm Cortex-M4F Microcontroller with 12-Bit 1MSPS ADC Data Sheet (Rev.2)

打开PDF文件

redirect
662.62 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 04/01/2024
英文
UG-7558: MAX32672 User Guide (Rev.2) redirect icon

5.74 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

解决方案设计及宣传手册 1

利用精密位置编码器解决方案提升生产力

模拟对话 1

如何为新一代可持续应用设计电机编码器

视频

2

Thumbnail Image

视频

2022-10-04

03:11

Introduction to the MAX32672 High Reliability, Tiny, Ultra Low Power ARM Cortex-M4F with 12-bit 1MSPS ADC

了解更多
Thumbnail Image

视频

2022-06-15

01:00

High-Reliability, Tiny, Ultra-Low-Power Arm Cortex-M4F Microcontroller with 12-Bit 1MSPS ADC

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX32672GTL+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX32672GTL+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX32672GTLBL+ Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX32672GTLBL+T Thin Quad Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX32672GTNBL+ 56-LFCSP-7X7X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX32672GTNBL+T 56-LFCSP-7X7X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
评估套件

评估套件 2

reference details image

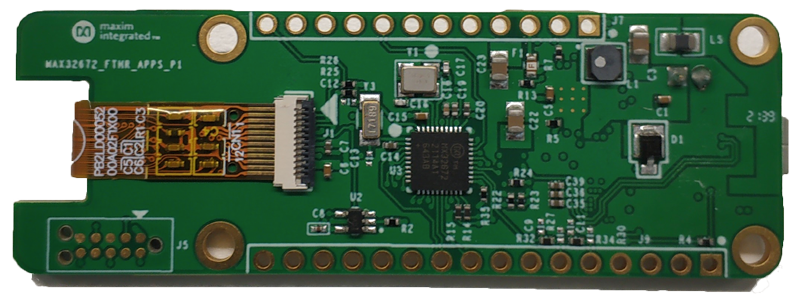

MAX32672FTHR

MAX32672评估套件

zoom

MAX32672FTHR

MAX32672评估套件

download icon

下载

 print icon

打印
MAX32672FTHR
MAX32672评估套件

特性和优点

  • MAX32672微控制器
    • 带FPU的Arm Cortex-M4处理器，工作频率高达100MHz
    • 1MB双组闪存，具有纠错功能
    • 200KB SRAM（ECC使能时为160KB）
    • 16KB统一缓存（带ECC）
    • 资源保护单元(RPU)
    • 存储器保护单元(MPU)
  • 集成外设
    • MAX8819 PMIC，集成充电器
    • 板载DAPLink调试和编程功能
    • Arm Cortex-M4接口
    • 试验板兼容接头
    • Micro USB连接器
    • RGB指示灯LED
    • 用户按钮
    • OLED显示屏
    • SWD调试器
    • 虚拟UART控制台
立即购买 更多内容

产品详情

MAX32672FTHR是一个快速开发平台，可帮助工程师使用MAX32672 Arm® Cortex® -M4快速实现复杂的传感器解决方案。该电路板还包括MAX8819 PMIC以实现电池和电源管理。0.9 x 2.6英寸小尺寸双排接头与Adafruit® Feather Wing外设扩展板兼容。电路板中包括一个OLED显示屏、一个RGB指示灯LED和一个用户按钮。MAX32672FTHR提供功耗优化的灵活平台，便于快速进行概念验证和早期软件开发，从而加快产品上市。

参阅MAX32672FTHR产品页面，开始使用该板进行开发。

应用

  • 电池供电的医疗设备
  • 运动/电机控制，工业传感器
  • 光通信模块，安全无线电调制解调器控制器
reference details image

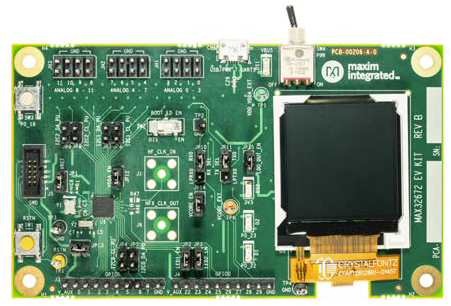

MAX32672EVKIT

MAX32672评估套件

zoom

MAX32672EVKIT

MAX32672评估套件

download icon

下载

 print icon

打印
MAX32672EVKIT
MAX32672评估套件

特性和优点

  • 可选择板载高精度基准电压源
  • 128 x 128 (1.45in)彩色TFT显示屏，带SPI接口
  • USB 2.0 Micro B转串行UART
  • UART0和LPUART0接口可通过板载跳线进行选择
  • 通过0.1in接头访问所有GPIO信号
  • 通过0.1in接头访问12个模拟输入，带可选滤波功能
  • 10引脚Arm® Cortex® SWD连接器
  • 由USB端口为板提供电源
  • 板载3.3V LDO稳压器
  • 提供测试回路，从外部提供可选VCORE电源
  • 通过跳线对所有IC电源轨进行单独的功率测量
  • 两个通用LED和一个通用按钮开关
立即购买 更多内容

产品详情

MAX32672评估套件（EV套件）提供了一个评估小型、高可靠性、超低功耗、32位微控制器MAX32672功能的平台。MAX32672是一款安全且经济高效的解决方案，适用于运动/电机控制、工业传感器和电池供电的医疗设备，支持传统设计从8位或16位微控制器轻松实现低成本升级。

应用

  • 电池供电的医疗设备
  • 工业传感器
  • 运动/电机控制
  • 光通信模块
  • 安全无线电调制解调器控制器

软件

pdf icon

ZIP

MAX32xxx-MAX78xxx MSDK Software reference design link

评估套件2

evaluation kit item images

MAX32672FTHR

MAX32672评估套件
evaluation kit item images

MAX32672EVKIT

MAX32672评估套件
