MAX31915

量产

八通道、工业数字输入电平转换器

业内功耗最低的八通道工业数字输入电平转换器/匹配器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 灵活的电源选项支持24V、12V和5V供电系统
    • 7V至36V较宽的现场工作电源范围
    • 器件可选择由逻辑侧的5V电源供电
  • 低功耗和低热散
    • 极低的静态电流
    • 极高精度和稳定的输入限流器
  • 可配置性支持宽范围标准和定制应用
    • 可配置为IEC 61131-2输入类型1、2和3或标准CMOS逻辑电平
    • 0.5mA至6mA可配置输入限流
    • 可选择输入滤波和去抖0、25µs、0.75ms和3ms设置
  • 高集成度减少BOM数量和电路板空间
    • 8路高压输入通道(最高36V)
    • 8路CMOS逻辑输出，把所有输入状态同时快速地转换给控制器
    • 内部5V稳压器
    • 片上过热指示
    • 内部现场电源电压监测器
    • 所有输入引脚具有较高的HBM ESD保护(15kV HBM)

MAX31915对传感器和24V数字开关输出进行电平转换和调整，产生微控制器能够接受的5V CMOS兼容信号，适用于工业过程控制和楼宇自动化应用。器件提供可编程逻辑控制器(PLC)数字输入模块的前端接口电路。

实现信号电平转换、输入限流及低通滤波一起。与传统的分立电阻分压方案相比，输入限流显著的降低的现场电源的功耗。

片上可选择的低通滤波器可根据应用可对传感器输入随便进行去抖和滤波。不选用滤波时，IC能够检测现场输入0.75µs短的脉冲。

全部8路输入通道均转换为CMOS逻辑电平，通过8个输出引脚并行输出，用于直接或光隔离连接控制器ASIC或微处理器的接口。

片上5V稳压器可以为外部光耦、数字隔离器或其它外部5V电路供电。

对于超低功耗应用，为了达到最低热耗，Maxim将推出引脚兼容的MAX31914。MAX31914采用已申请专利的电路技术，在输入限流的基础上进一步降低了功耗。供货状况请与工厂联系。

应用

  • 可编程逻辑控制器(PLC)数字输入模块
  • 可编程逻辑控制器(PLC)数字输入模块
  • 过程自动化
MAX31915
八通道、工业数字输入电平转换器

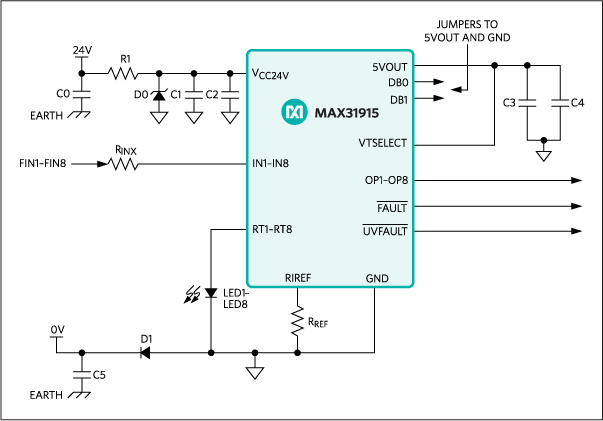

MAX31915: Typical Application Circuit
