MAX31732

推荐用于新设计

四通道远程温度传感器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 一个本地和四个远程温度传感通道
  • ±1°C 远程温度测量精度（-40°C 至 +125°C）
  • -64°C 至 +150°C 远程温度测量范围
  • 远程通道最高可消除 300Ω 电阻
  • 低 Beta 晶体管的补偿
  • 两个可编程报警温度阈值
  • 12 位，0.0625°C 分辨率
  • 八个可选目标地址
  • 灵活的 I2C/SMBus 接口可连接多种微控制器
  • 理想因子高达 1.311
  • 非易失性内存促进配置和故障记录

MAX31732 是一款多通道温度传感器，可监测自身温度以及最多四个外部二极管连接晶体管的温度。电阻消除功能可补偿外部热二极管和 MAX31732 之间高达 300Ω 的串联电阻，而 beta 补偿可纠正由于低 beta 传感晶体管导致的温度测量误差。该传感器还允许0.9844和1.311之间的理想因子。

MAX31732 提供两个开漏、低电平有效报警输出 ALARM1 和 ALARM2。当某个通道的测量温度超过相应的主要过温/欠温阈值水平时，ALARM1 变为低电平激活，并在相应的热状态寄存器中设置状态位。当某个通道的测量温度超过相应的次要过温/欠温阈值水平时，ALARM2 变为低电平激活，并在相应的热状态寄存器中设置状态位。最高温度寄存器允许控制器获取最热通道的温度。

512 位非易失性存储器 (NVM) 允许 MAX31732 在上电期间对配置寄存器进行编程，无需软件/固件干预。NVM 还捕获每个远程和本地通道的故障温度，以便稍后进行进一步分析。

双线串行接口接受 SMBus 协议（写字节、读字节、发送字节和接收字节）来读取温度数据和编程温度阈值。可以使用地址选择输入 (ADD) 选择八个可用目标地址中的任意一个，该地址选择输入可以接地线或连接到接地的电阻器。

该器件的额定工作温度范围为 -40°C 至 +125°C，输入电源范围为 3.0V 至 3.6V。MAX31732 采用 24 引脚、4mm x 4mm TQFN 封装。

应用

  • 片上 CPU、ASIC、SOC 或 FPGA 二极管或远程分立二极管的温度测量
  • 工业热管理
MAX31732
四通道远程温度传感器

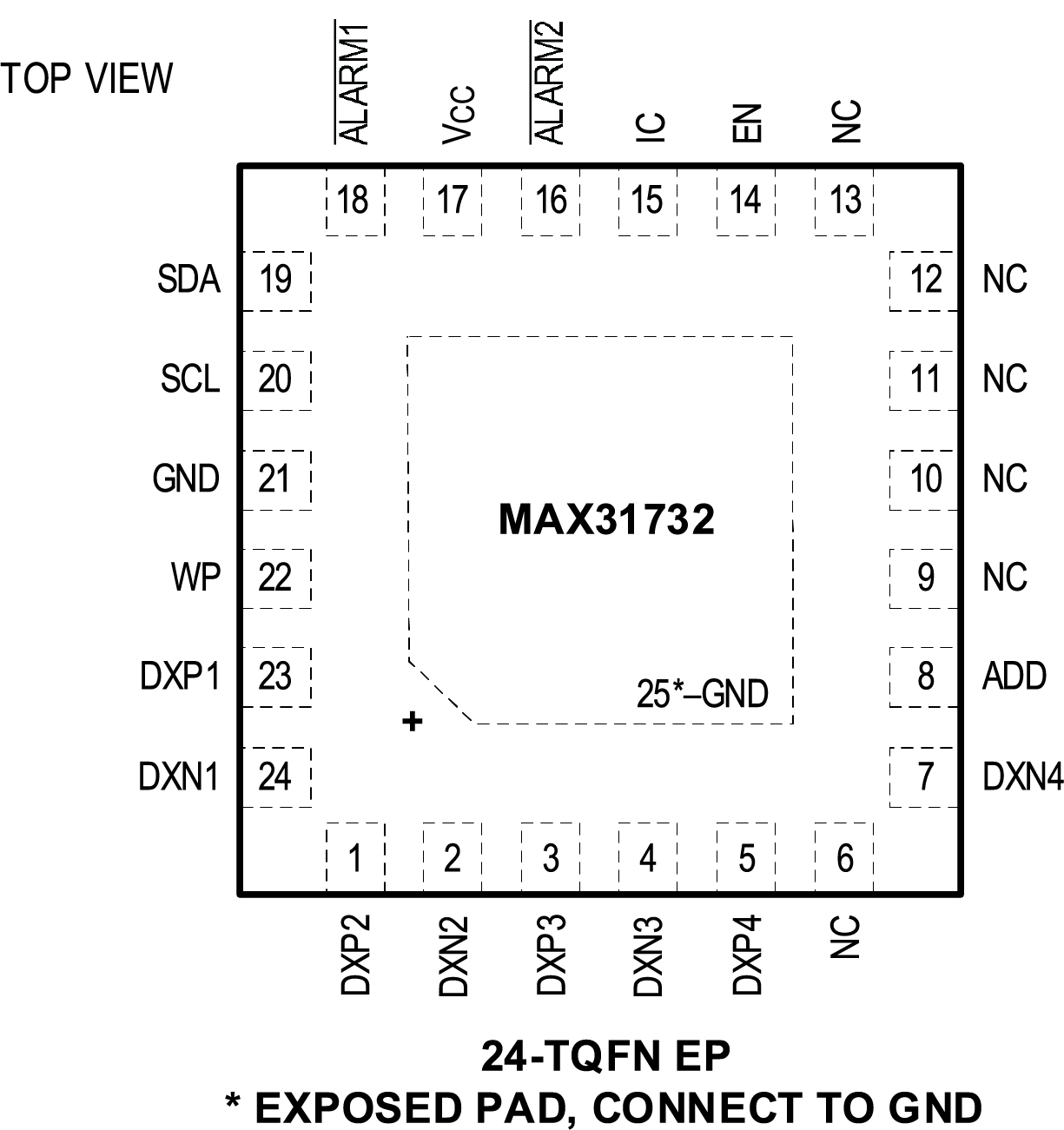

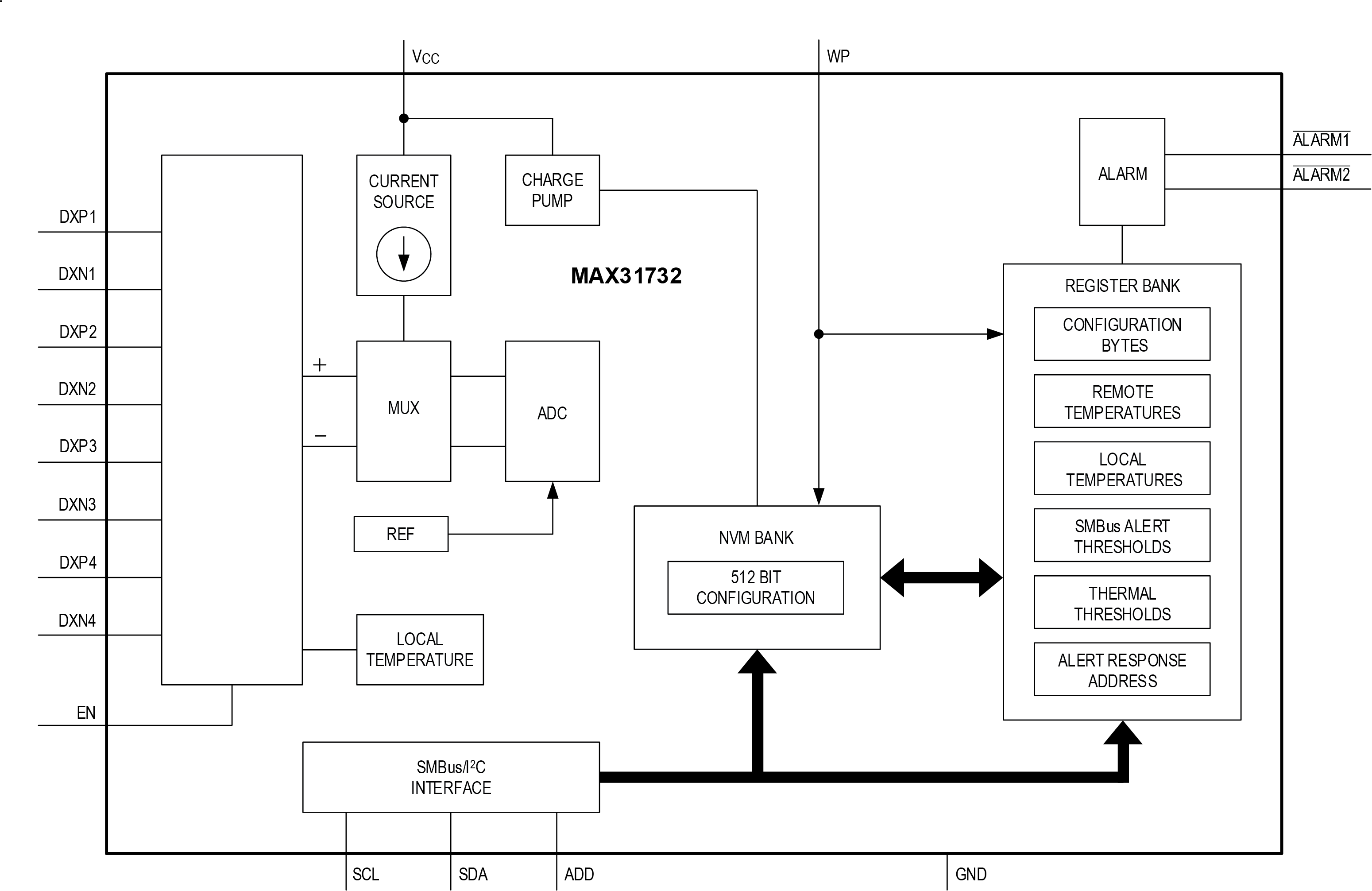

MAX31732 Functional Diagram MAX31732 Typical Application Circuit MAX31732 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
MAX6581
量产 精度为±1°C的8通道温度传感器
MAX6654
量产 精度为1°C的远端/本地温度传感器，带有SMBus串行接口
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX31732评估板

四通道温度传感器

立即购买 更多内容

产品详情

MAX31732 评估套件 (EV kit) 提供评估 MAX31732 所需的硬件和软件图形用户界面 (GUI)，MAX31732 是一款多通道温度传感器，可监测其自身的本地温度以及四个远程二极管连接的晶体管的温度。

MAX31732 的额定工作温度范围为 -40°C 至 +125°C，采用 Micro-USB Type-B 电缆提供的 3.3V 电源供电。它采用 4mm x 4mm 24-TQFN 封装。

评估套件包括已安装的 MAX31732、四路外部二极管连接的晶体管和 MAX32625 PICO 板（已安装在 U2 中），用作 USB 至 SMBus/I2C 接口。它通过 MAX32625 PICO 板和 Micro-USB Type-B 电缆连接到 PC。

该评估套件用途广泛、使用简单、采用 USB 供电。印刷电路板（PCB）布局经过精心设计、组装和测试。使用 GUI 需要 Windows® 7 或更高版本的操作系统。

提供了此电路板的设计文件。
MAX31732评估板
四通道温度传感器

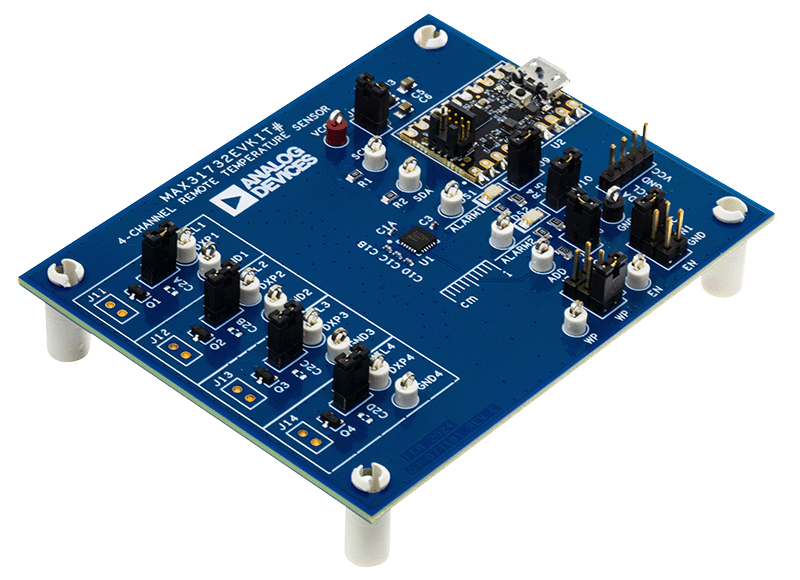

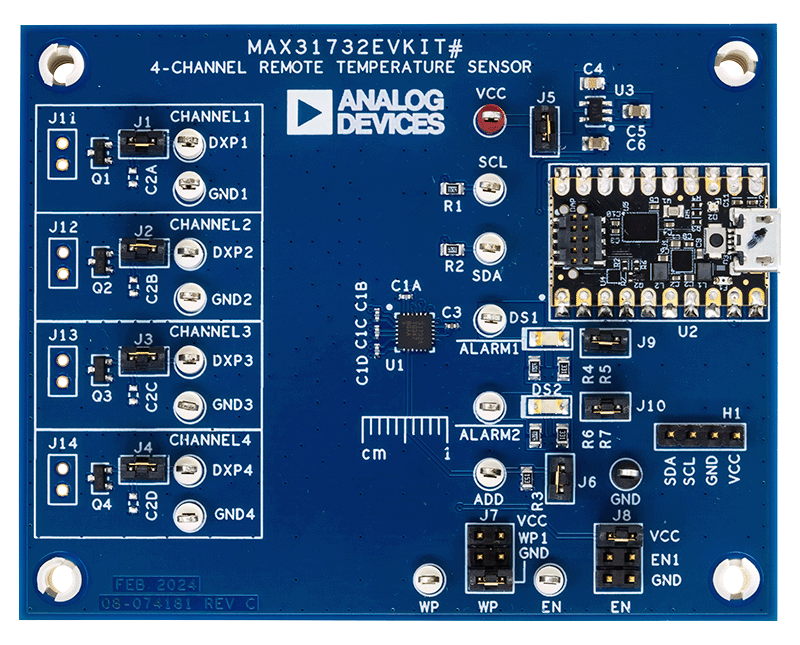

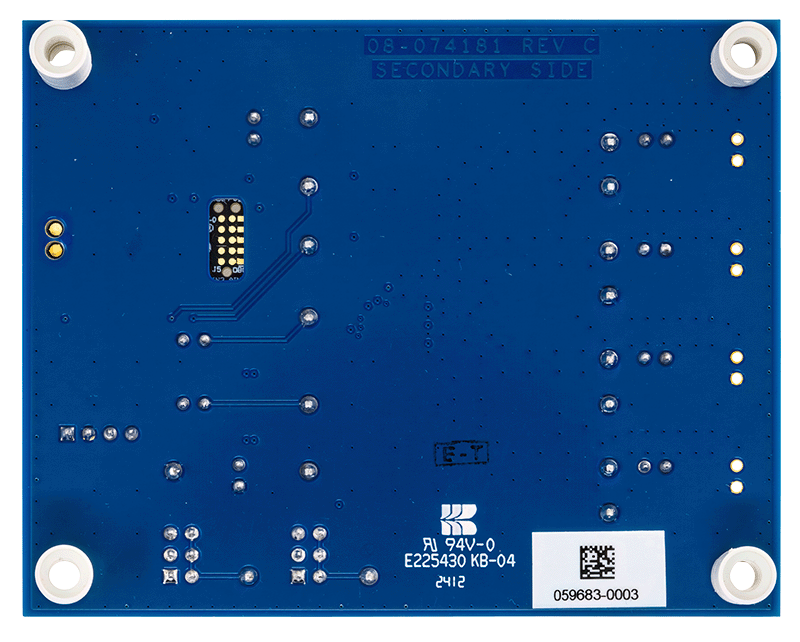

MAX31732EVKIT Board Photo Angle View MAX31732EVKIT Board Photo Top View MAX31732EVKIT Board Photo Bottom View
