特性
- LED反射方案中提供心率监测仪和脉搏血氧仪生物传感器
- 微小、5.6mm x 3.3mm x 1.55mm、14引脚光模块
- 集成玻璃盖，实现最优、可靠的性能
- 使移动设备以极低功耗工作
- 可编程采样率和LED电流，节省功耗
- 低功耗心率监测仪(< 1mW)
- 超低关断电流(0.7µA，典型值)
- 快速数据输出
- 高采样率
- 可靠的运动伪影抑制
- 高SNR
- -40°C至+85°C工作温度范围
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

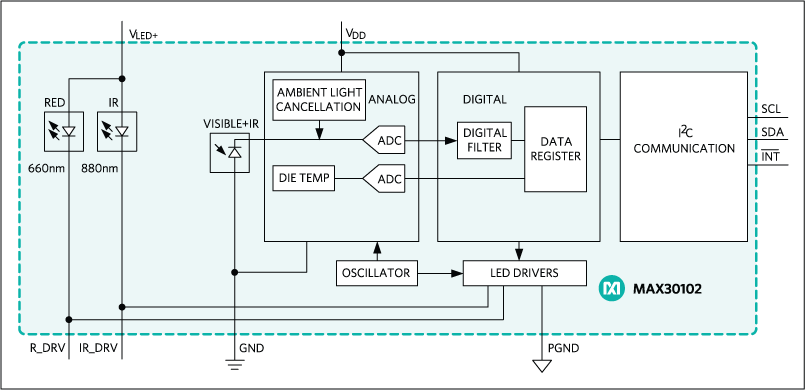

MAX30102是一个集成的脉搏血氧仪和心率监测仪生物传感器的模块。它集成了多个LED、光电检测器、光器件，以及带环境光抑制的低噪声电子电路。MAX30102提供完备的系统方案，使移动及可穿戴设备的设计过程变得轻松。
MAX30102采用一个1.8V电源和一个独立的3.3V用于内部LED的电源，标准的I2C兼容的通信接口。可通过软件关断模块，待机电流为零，实现电源始终维持供电状态。
应用
- 辅助健身设备
- 智能电话
- 平板电脑
- 可穿戴设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX30102
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
设计笔记
-
全部
-
英文
数据手册
1
用户手册
1
设计笔记
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
3rd Party Solutions 1
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX30102EFD+ |
14-LGA_CAV-3.3x5.6x1.55
|
|
|
| MAX30102EFD+T |
14-LGA_CAV-3.3x5.6x1.55
|
|
- MAX30102EFD+
- 引脚/封装图-中文版
-
14-LGA_CAV-3.3x5.6x1.55
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX30102EFD+T
- 引脚/封装图-中文版
-
14-LGA_CAV-3.3x5.6x1.55
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
5月 9, 2019
- 1951
ASSEMBLY
MAX30102EFD+
量产
MAX30102EFD+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
5月 9, 2019
- 1951
ASSEMBLY
评估套件 1
MAX30102ACCEVKIT
MAX30102评估板
产品详情
MAX30102评估板(EV kit)提供经一个验证性设计，用于评估Max30102这颗集成了脉搏-血氧和心率监测的集成电路(IC)。评估板有两块电路板。USBOSMB为母版。MAX30102DBEVKIT为子板，子板上有MAX30102和加速度计。评估板采用USB供电，产生供传感器使用的+1.8V和供MAX30102内部LED使用的+4.5V电源，以及供加速器使用的+3.3V电源。
评估板上采用的是14引脚OESIP封装的MAX30102EFD+。
应用
- 辅助健身设备
- 可穿戴设备
资料
工具及仿真模型 1
IBIS 模型 1
IBIS 模型
参考电路 2
MAXREFDES117
Heart-Rate and Pulse-Oximetry Monitor
特性和优点
- Optical Heart-Rate Monitor and Pulse Oximetry Solution
- Tiny 12.7mm x 12.7mm (0.5in x 0.5in) Board Size
- Low Power
- Device Drivers
- Free Algorithm
- Example C Source Code For Arduino And mbed Platforms
- Test Data
Competitive Advantages
- Highly-integrated, small-size sensor
- Non-chest based heart-rate/SpO2 detection
- Ultra-low power consumption

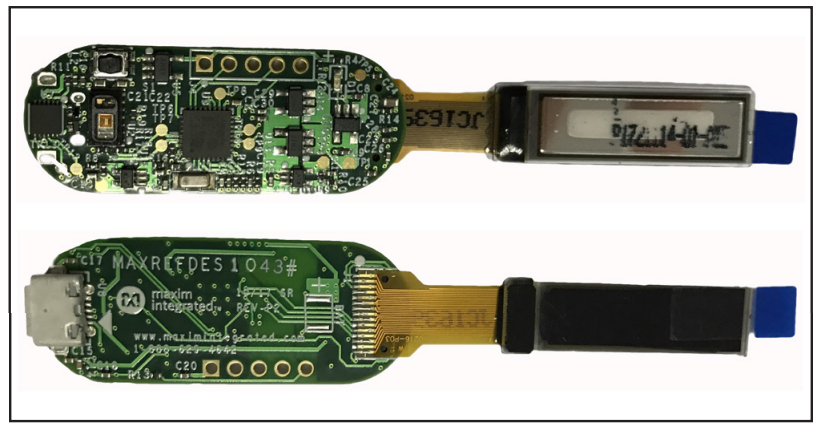

MAXREFDES1043
MAXREFDES1043：如何使用MAX30102监测SpO2水平
