MAX2880

250MHz - 12.4GHz、高性能、分数/整数型N分频PLL

更多 showmore-icon

高频PLL打破传统设计瓶颈

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 整数/分数N分频模式
  • 250MHz至12.4GHz宽带RF输入
  • 归一化带内噪底
    • 整数模式:-229dBc/Hz
    • 分数模式:-227dBc/Hz
  • 较宽的输入灵敏度:-10dBm至+5dBm
  • 低噪声鉴相器
    • 分数模式:105MHz
    • 整数模式:140MHz
  • 参考时钟频率高达210MHz
  • +2.8V至+3.6V供电
  • 快速锁存
  • 软件及硬件控制关断
  • 软件锁相检测
  • 片上温度传感器
  • 兼容+1.8V控制逻辑
  • 相位调节
更多细节
show more Icon

MAX2880为高性能锁相环(PLL),提供整数或分数N分频工作模式。器件配合外部参考时钟振荡器、环路滤波器和VCO,可以构成超低噪声、低杂散频率合成器,可接受高达12.4GHz的RF输入。

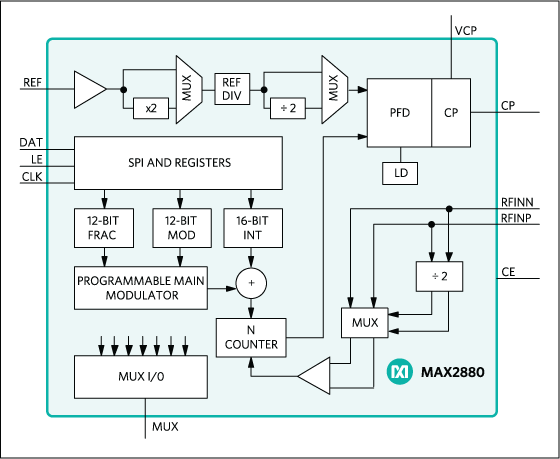

MAX2880由高频、低噪声鉴频器(PDF)、精密电荷泵、10位可编程参考时钟计数器、16位整数N分频计数器、12位可变模分数调制器。

MAX2880通过3线串口控制,兼容于1.8V控制逻辑。器件采用无铅、符合RoHS标准的20引脚TQFN封装和16引脚TSSOP封装,工作在-40°C至+85°C扩展级温度范围。

应用

  • 微波点对点系统
  • RF DAC和ADC时钟
  • 卫星通讯
  • 测试与测量
  • 无线基础设施

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2880ETP+
  • HTML
  • HTML
MAX2880ETP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2880ETP+

量产

MAX2880ETP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2880ETP+

量产

MAX2880ETP+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX2880EVKIT

MAX2880评估套件

zoom

MAX2880EVKIT

MAX2880评估套件

MAX2880评估套件

特性和优点

  • 轻松评估MAX2880
  • 包括所有关键外围元件
  • 基于PC的控制软件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX2880评估套件(EV套件)有助于评估MAX2880宽带锁相环(PLL)。它是一款装配完成且经过测试的频率合成器,由IC、5840MHz至6040MHz外部VCO、50MHz TCXO、无源环路滤波器和低压差稳压器组成。

通过在装有Windows XP®或更高版本Windows®操作系统的PC上运行一个软件应用程序,可以在各种操作模式和功能下对IC进行简单控制。



应用

  • 微波点对点系统
  • RF DAC和ADC时钟
  • 卫星通信
  • 测试与测量
  • 无线基础设施
