MAX2689

GPS/GNSS低噪声放大器

低噪声系数GPS LNA，采用超小尺寸WLP封装，可提供不同的增益等级

Viewing:

概述

较高的功率增益：17.8dB (MAX2687)
低噪声系数：0.85dB (MAX2687)
集成50Ω输出匹配电路
低电源电流：4.5mA
宽电源电压范围：1.6V至3.6V

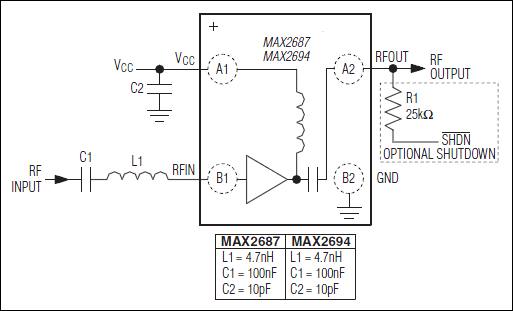

较少的材料清单：一个电感、两个电容
小尺寸封装：0.86mm x 0.86mm
0.4mm间距晶片级封装(WLP)

MAX2687/MAX2694是一款用于GPS L1、Galileo以及GLONASS应用的低噪声放大器(LNA)。采用Maxim先进的SiGe工艺设计，在提供高增益和低噪声系数的同时，获得最高的输入参考1dB压缩点以及3阶截点。MAX2687提供高达17.8dB的增益，MAX2694可提供11.6dB增益并保持极高的线性度。

器件采用+1.6V至+3.6V单电源供电，可选择的关断功能使电源电流降至10µA以下。器件采用小尺寸、无铅、符合RoHS标准的0.86mm x 0.86mm x 0.65mm晶片级封装(WLP)。

应用

汽车导航
航空电子
带有GPS的蜂窝电话
数码相机
笔记本PC/超便携移动PC
个人导航设备(PND)
娱乐终端，舰队导航
远程信息处理(物品跟踪和库存管理)
手表
