MAX2683

3.5GHz下变频混频器,可选的LO倍频器

更多 showmore-icon

3.4GHz至3.8GHz下变频混频器,支持100MHz至1000MHz的IF,可选择LO倍频

特性
  • 3.4GHz to 3.8GHz RF Frequency Range
  • 100MHz to 400MHz IF Frequency Range (MAX2683)
  • 800MHz to 1000MHz IF Frequency Range (MAX2684)
  • Logic-Enabled LO Frequency Doubler
  • Conversion Gain
    • +6.7dB (MAX2683)
    • +1dB (MAX2684)
  • Programmable IIP3
    • +7dBm to +11dBm (MAX2683)
    • +8dBm to +12dBm (MAX2684)
  • +2.7V to +5.5V Single-Supply Operation
  • Ultra-Small 16-Pin TSSOP-EP Package
更多细节
show more Icon

应用

  • 数字微波无线装置
  • 无线宽带接入
  • 无线本地环路(WLL)

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

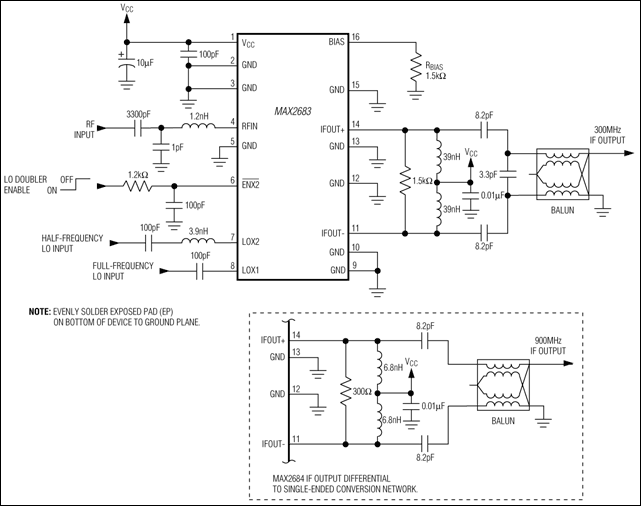

参考电路 1
