MAX268

量产

引脚可编程的通用及带通滤波器

数据手册 (Rev. 4)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 32步中心频率控制
  • 128步Q控制
  • 独立Q和f0编程
  • 支持时钟与f0比率——1%（A级）
  • 75kHz f0范围(MAX264/268)
  • +5V和±5V单电源供电

MAX263/264和MAX267/268 CMOS开关电容有源滤波器专为精密滤波应用而设计。中心频率、Q值和工作模式均通过引脚绑定输入进行选择。MAX263/264无需使用外部元件即可实现各种带通、低通、高通、陷波和全通滤波器。MAX267/268专用于带通应用，并包含一个非专用运算放大器。两款器件均包含两个二阶滤波器部分。

输入时钟和5位编程输入以高精度设置滤波器中心/转折频率。Q编程范围也为0.5至64。每个滤波器半部分的独立时钟输入可采用外部时钟或晶体工作。

MAX263和267的工作中心频率高达57kHz，而MAX264和268则通过采用较低的fCLK/f0比率将f0范围扩展至140kHz。MAX263/264采用28引脚宽体DIP和小型封装，而MAX267/268采用24引脚窄体DIP和宽体SO封装。所有器件均支持商业、扩展级和军用温度范围。
MAX268
引脚可编程的通用及带通滤波器

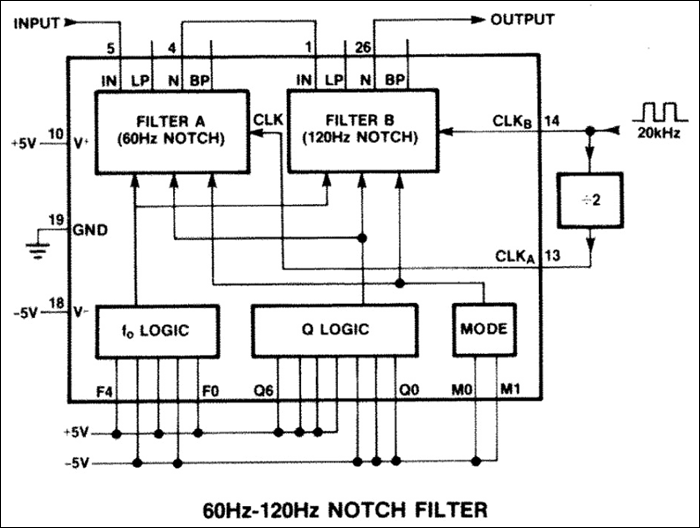

MAX263、MAX264、MAX267、MAX268：典型工作电路
