MAX2664

VHF/UHF低噪声放大器

超小尺寸VHF和UHF LNA，有效提高TV和FM手机的接收灵敏度

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • UHF和VHF频率范围
    • MAX2664：470MHz至860MHz
    • MAX2665：75MHz至230MHz
  • 低噪声系数
    • MAX2664：1.2dB
    • MAX2665：1.1dB
  • 高增益：15dB
  • 零功率旁路模式
  • +2.4V至+3.5V单电源供电
  • 低电流：3.3mA
  • 小外形：0.8mm x 0.8mm
  • 超薄：0.64mm

MAX2664和MAX2665为结构紧凑的VHF/UHF LNA，这些器件集成了宽带LNA和旁路开关。MAX2664可覆盖470MHz至860MHz UHF频率范围；MAX2665则支持75MHz至230MHz VHF频率范围。

每款器件具有零功率旁路模式，改善强信号输入下的性能。此外，输出端口在内部匹配于50Ω，只需使用一个外部电感即可匹配50Ω输入端口。

MAX2664和MAX2665采用4焊球(0.8mm x 0.8mm x 0.64mm)、无铅、晶片级封装(WLP)。

应用

  • 家庭音频/视频
  • MP3播放器
  • 便携式导航设备
  • 智能电话/手机
MAX2664
VHF/UHF低噪声放大器

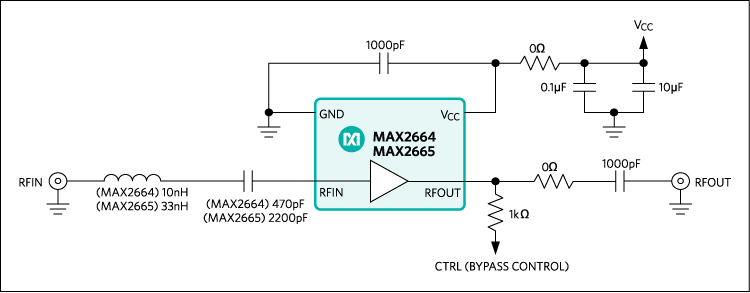

MAX2664、MAX2665：典型应用电路
