MAX2660

400MHz至2.5GHz上变频器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

1891: 400MHz至2.5GHz上变频器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 234.00K
Documentation 查看所有文档
S-参数 MAX2660 S-Parameter File, RF Port S-Parameters Download 63.89KB S-参数 MAX2660 S-Parameter File, IF Port S-Parameters Download 64.52KB
产品模型 2
特性
  • RF输出频率：400MHz至2.5GHz
  • 低噪声系数：9.3dB（900MHz，MAX2671）
  • +2.7V至+5.5V单电源供电
  • 高输出交调截取点(OIP3)
    • 4.8mA时为5.9dBm (MAX2660)
    • 8.3mA时为7.1dBm (MAX2661)
    • 3.0mA时为0.7dBm (MAX2663)
    • 11.8mA时为9.6dBm (MAX2671)
    • 20.5mA时为7.6dBm (MAX2673)
  • 关断模式下为1µA
  • 超小型表贴封装
更多细节
show more Icon

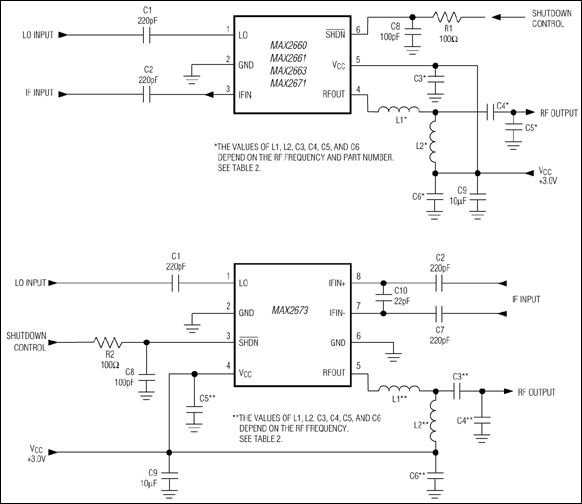

MAX2660/MAX2661/MAX2663/MAX2671/MAX2673微型、低成本、低噪声上变频器专为低电压工作而设计，非常适合便携式消费电子设备应用。IF输入端口的信号与本地振荡器(LO)端口的信号使用一个双平衡混频器进行混频。这些上变频器以40MHz和500MHz之间的IF输入频率工作，并且上变频至高达2.5GHz的输出频率。

这些上变频器提供范围广泛的电源电流和输出交调截取点电平，以优化系统性能。电源电流在额定电源电压范围内基本恒定。此外，当器件处于反VSHDN = 0的典型配置时，关断模式下的电源电流可降至1µA以下。

MAX2660/MAX2661/MAX2663/MAX2671系列上变频器采用节省空间的6引脚SOT23封装。对于需要平衡IF端口的应用，可选择采用8引脚µMAX封装的MAX2673上变频器。



应用

  • 400MHz/900MHz/2.4GHz ISM
  • 蜂窝电话/无线电话
  • 手持式无线电
  • IEEE 802.11和无线数据
  • 个人通信系统(PCS)
  • 无线局域网(WLAN)
Show More Arrow image
file 查看数据手册 (Rev.1)
Documentation 查看所有文档
S-参数 MAX2660 S-Parameter File, RF Port S-Parameters Download 63.89KB S-参数 MAX2660 S-Parameter File, IF Port S-Parameters Download 64.52KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX2660

文档

12
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 09/01/1999
英文

MAX2660-MAX2673: 400MHz to 2.5GHz Upconverters Data Sheet (Rev.1)

打开PDF文件

redirect
234.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

1891: 400MHz至2.5GHz上变频器 Data Sheet

打开PDF文件

redirect
234.00K
download

下载 PDF

PDF Vector

PDF

更新 09/01/1999
日文

MAX2660-MAX2673_jp: 400MHz～2.5GHz、アップコンバータ Data Sheet (Rev.1)

打开PDF文件

redirect
203.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX2660 Reliability Data redirect icon

30.63K

download

下载 PDF

技术文章

8

PDF Vector

HTML

更新 02/02/2012
日文
RFおよびミックスドシグナルPCBレイアウトの一般的ガイドライン redirect icon

PDF Vector

HTML

更新 11/14/2001
英文
RF ICs for 3.5GHz WLL Transceivers redirect icon

PDF Vector

HTML

更新 02/06/2004
中文
3.5GHz无线本地环路收发信机射频芯片 redirect icon

PDF Vector

HTML

更新 01/12/2004
日文
3.5GHz WLLトランシーバ用RF IC redirect icon

PDF Vector

HTML

更新 04/12/2012
英文
RF Basics Guide redirect icon

PDF Vector

HTML

更新 06/21/2012
日文
RFの基本 redirect icon

PDF Vector

HTML

更新 09/14/2011
英文
PCBs Layout Guidelines for RF & Mixed-Signal redirect icon

PDF Vector

HTML

更新 12/14/2015
中文
RF和混合信号PCB的一般布局指南 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX2660EUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX2660EUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX2660EUT+

量产

MAX2660EUT+T

量产

pdf

pcn_1341_cancellation

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX2660EUT+

量产

MAX2660EUT+T

量产

pdf

pcn_1341_cancellation

external-icon

软件和型号相关生态系统

评估套件 4

MAX2661EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

zoom

MAX2661EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

download icon

下载

 print icon

打印
MAX2661EVKIT
MAX2660、MAX2661、MAX2663、MAX2671评估板

特性和优点

  • +2.7V至+5.5V单电源供电
  • 900MHz时输出匹配至50Ω
  • 优化元件放置
  • 轻松评估所有产品功能
  • 包括所有关键外围元件
立即购买 更多内容

产品详情

MAX2660/MAX2661/MAX2663/MAX2671评估套件简化了MAX2660/MAX2661/MAX2663/MAX2671上变频混频器的评估。它们无需额外的支持电路即可测试所有功能。信号输入输出采用SMA连接器，并且兼容测试设备的50Ω阻抗。

每个评估套件都附带一个Maxim器件，该器件经过配置，可在40MHz至500MHz的IF输入频率和600MHz至2400MHz的LO输入频率下工作。每个套件的输出匹配网络都针对900MHz的RF输出频率进行了优化。



应用

  • 400MHz/900MHz/2.4GHz ISM
  • 蜂窝电话/无线电话
  • 手持式无线电
  • IEEE 802.11和无线数据
  • 个人通信系统(PCS)
  • 无线局域网(WLAN)

MAX2673EVKIT

MAX2673评估板

zoom

MAX2673EVKIT

MAX2673评估板

download icon

下载

 print icon

打印
MAX2673EVKIT
MAX2673评估板

特性和优点

  • +2.7V至+5.5V单电源供电
  • 900MHz时输出匹配至50Ω
  • 优化元件放置
  • 轻松评估所有产品功能
  • 包括所有关键外围元件
立即购买 更多内容

产品详情

MAX2673评估套件（EV套件）简化了MAX2673上变频混频器的评估，能够测试所有功能，无需额外的支持电路。信号输入输出采用SMA连接器，并且兼容测试设备的50Ω阻抗。

每个评估套件都附带一个MAX2673，该器件经过配置，可在40MHz至500MHz的IF输入频率和600MHz至2400MHz的LO输入频率下工作。输出匹配网络针对900MHz的RF输出频率进行了优化。



应用

  • 400MHz/900MHz/2.4GHz ISM
  • 蜂窝电话/无绳电话
  • 手持式无线装置
  • IEEE 802.11与无线数据
  • 个人通信系统(PCS)
  • 无线局域网(WLAN)

MAX2660EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

zoom

MAX2660EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

download icon

下载

 print icon

打印
MAX2660EVKIT
MAX2660、MAX2661、MAX2663、MAX2671评估板

特性和优点

  • +2.7V至+5.5V单电源供电
  • 900MHz时输出匹配至50Ω
  • 优化元件放置
  • 轻松评估所有产品功能
  • 包括所有关键外围元件
立即购买 更多内容

产品详情

MAX2660/MAX2661/MAX2663/MAX2671评估套件简化了MAX2660/MAX2661/MAX2663/MAX2671上变频混频器的评估。它们无需额外的支持电路即可测试所有功能。信号输入输出采用SMA连接器，并且兼容测试设备的50Ω阻抗。

每个评估套件都附带一个Maxim器件，该器件经过配置，可在40MHz至500MHz的IF输入频率和600MHz至2400MHz的LO输入频率下工作。每个套件的输出匹配网络都针对900MHz的RF输出频率进行了优化。



应用

  • 400MHz/900MHz/2.4GHz ISM
  • 蜂窝电话/无线电话
  • 手持式无线电
  • IEEE 802.11和无线数据
  • 个人通信系统(PCS)
  • 无线局域网(WLAN)

MAX2663EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

zoom

MAX2663EVKIT

MAX2660、MAX2661、MAX2663、MAX2671评估板

download icon

下载

 print icon

打印
MAX2663EVKIT
MAX2660、MAX2661、MAX2663、MAX2671评估板

特性和优点

  • +2.7V至+5.5V单电源供电
  • 900MHz时输出匹配至50 Ω
  • 优化元件放置
  • 轻松评估所有产品功能
  • 包括所有关键外围元件
立即购买 更多内容

产品详情

MAX2660/MAX2661/MAX2663/MAX2671评估套件简化了MAX2660/MAX2661/MAX2663/MAX2671上变频混频器的评估。这些套件可测试所有功能，无需额外的支持电路。信号输入输出采用SMA连接器，并且兼容测试设备的50Ω阻抗。

每个评估套件都附带一个Maxim器件，该器件经过配置，可在40MHz至500MHz的IF输入频率和600MHz至2400MHz的LO输入频率下工作。每个套件的输出匹配网络都针对900MHz的RF输出频率进行了优化。



应用

  • 400MHz/900MHz/2.4GHz ISM
  • 蜂窝电话/无绳电话
  • 手持式无线装置
  • IEEE 802.11与无线数据
  • 个人通信系统(PCS)
  • 无线局域网(WLAN)
