MAX22208

推荐用于新设计

具有集成电流检测功能的 65V、3.8A 四路 H 半桥驱动器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 四个独立的半 H 桥驱动器
    • 最大工作电压：65V
    • 0.3Ω（典型值）RON（高端 + 低端），TA = +25°C
    • 完全独立的半桥控制
  • 每个 H 桥的电流额定值 (TA = +25°C)：
    • IMAX = 3.8A（驱动小容性负载的脉冲电流）
    • IRMS = 2A
  • 集成电流检测 (ICS)，无需体积较大的外部电阻，提高了效率
  • 电流检测输出监视器
  • 故障指示器引脚 (FAULT)
    • 为每个单独通道提供过流保护 (OCP)
    • 欠压锁定 (UVLO)
    • 热关断 TSD = +155°C
  • 5mm x 7mm、38 引脚 TQFN 和 4.4mm x 9.7mm、38 引脚 TSSOP 封装

MAX22208 提供四个可独立控制的 65V、3.8AMAX H 半桥驱动器。它可以驱动四个螺线管、两个有刷直流电机、一个步进电机或不同负载的组合。

电源 FET 具有非常低的阻抗，因此，驱动效率较高且散热很少。总 RON（高端 + 低端）的典型值为 0.3Ω（典型值）。

每个半桥可使用两个逻辑输入（DIN_、EN_）单独进行脉宽调制 (PWM) 控制。

MAX22208 集成了无损耗电流检测功能，免除了通常需要使用的体积较大的外部功率电阻，因而与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。

与内部检测的负载电流成比例的电流被输出到外部电流监视器引脚 (ISEN_)。将外部电阻连接到这些引脚，即可产生与电机电流成比例的电压。当控制算法需要电流/扭矩信息时，外部电阻器上的电压降就可以输入到控制器 ADC 中。

每个 H 半桥的最大输出电流为 IMAX = 3.8A，而这会受到过流保护 (OCP) 电路的限制。该电流可以驱动短暂瞬变，旨在有效驱动小电容负载。

每个 H 桥的最大 RMS 电流为 IRMS = 2A。由于这种电流受到散热注意事项的限制，因此实际最大 RMS 电流取决于应用的散热特性（PCB 接地层、散热器、强制通风等）。

MAX22208 具有过流保护 (OCP)、热关断 (TSD) 和欠压锁定 (UVLO) 保护功能。每次检测到故障条件时，都会激活一个开漏低电平有效 FAULT 引脚。

在 TSD 和 UVLO 过程中，驱动器输出为三态直至恢复正常工作条件。

MAX22208 采用小型 5mm x 7mm、38 引脚 TQFN 和 4.4mm x 9.7mm、38 引脚 TSSOP 封装。

应用

  • 直流有刷电机驱动器
  • 步进电机驱动器
  • 电磁阀驱动器
  • 锁存阀
MAX22208
具有集成电流检测功能的 65V、3.8A 四路 H 半桥驱动器

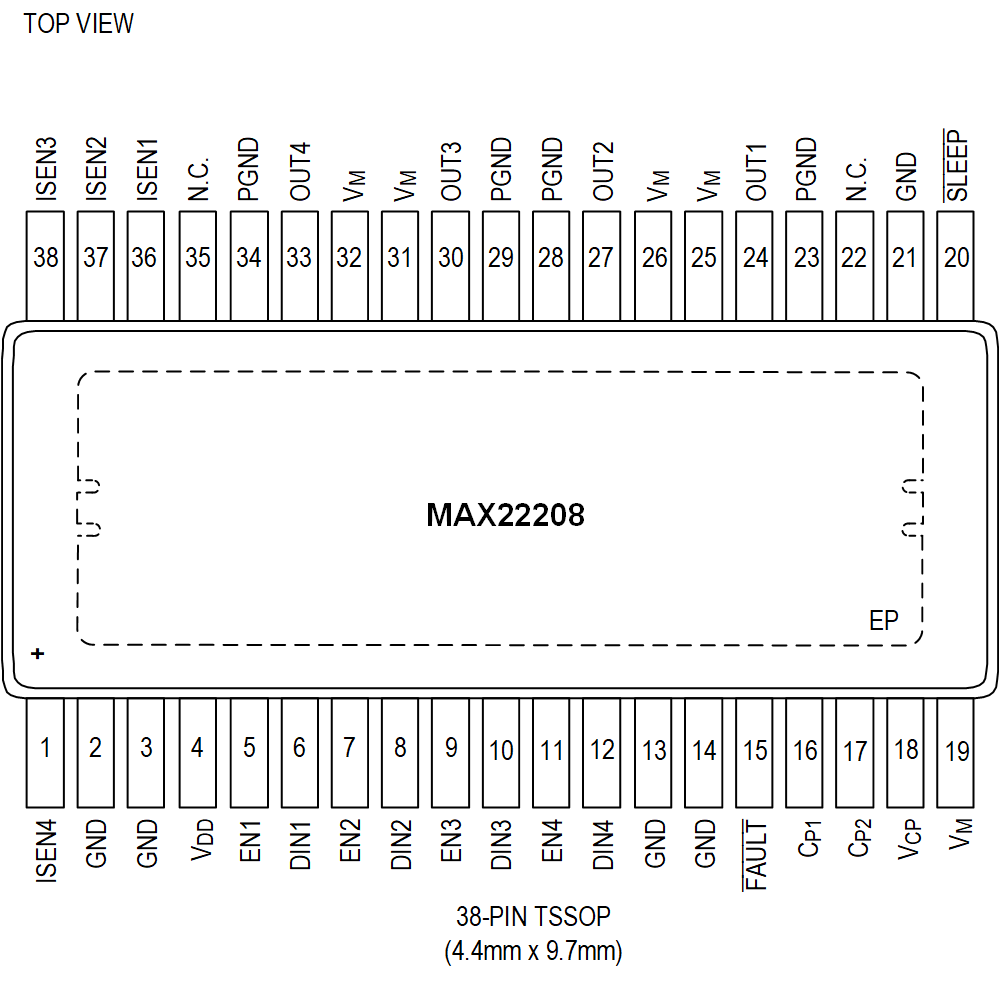

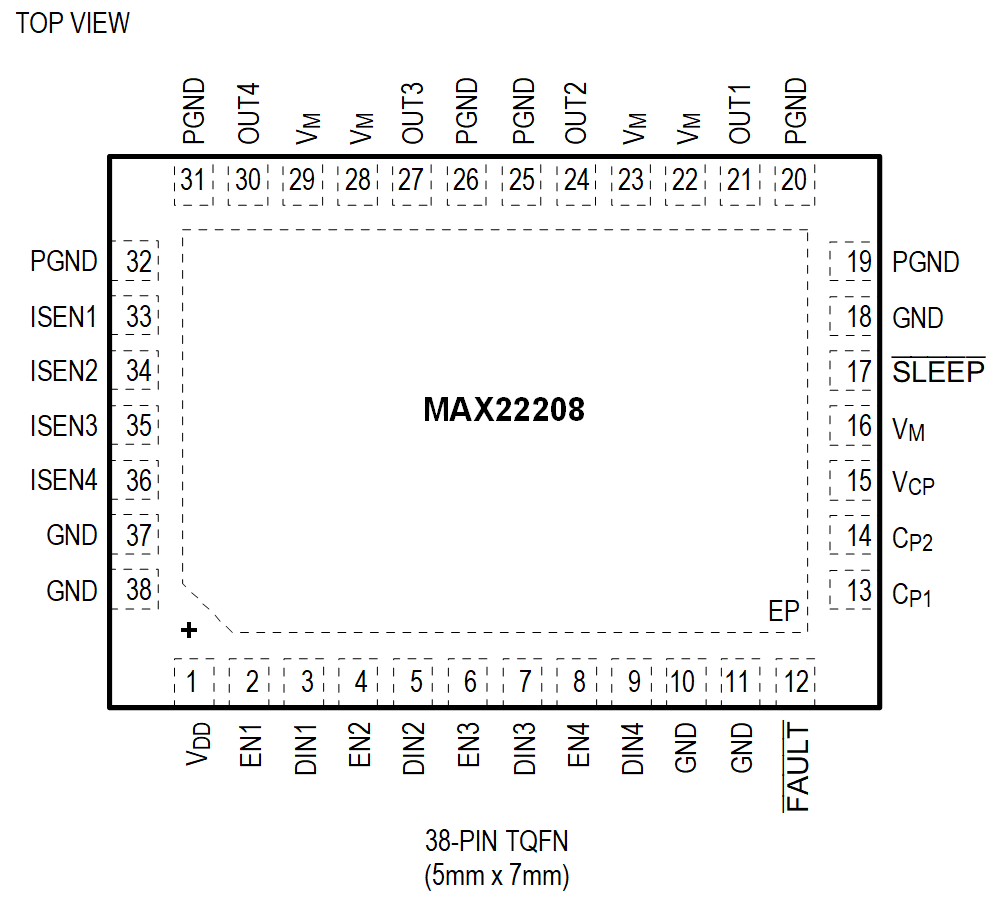

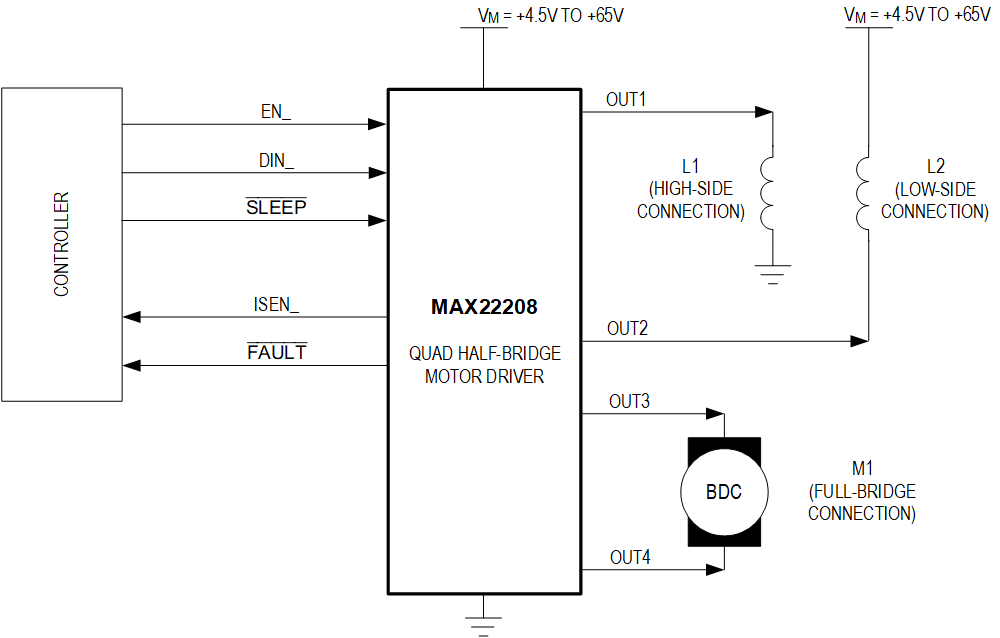

MAX22208 Simplified Block Diagram MAX22208 TQFN pin Configuration MAX22208 TSSOP Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX22208EVKIT

适用于 MAX22208 的评估套件

立即购买 更多内容

特性和优点

  • 轻松评估 MAX22208
  • 板载 +3.3V 稳压器驱动 MAX22208 逻辑输入
  • 提供与 MAX22208 逻辑输入和电流检测输出连接的测试点和接头
  • 全面装配且经过测试
  • 经过验证的 PCB 布局

产品详情

MAX22208 评估套件（EV 套件）设计可靠，用于评估 +65V、3.8A 四路 H 半桥 MAX22208 电机驱动器。MAX22208 可驱动四个螺线管、两个有刷直流电机、一个步进电机或不同负载的组合。MAX22208 IC 在思路 H 桥配置中集成了超低阻抗 FET，典型 RON（高侧 + 低侧）为 0.3Ω。该 EV 套件具有接头、测试点和端子板，可提供与 MAX22208 电机驱动器连接的接口。MAX22208 的集成电流检测输出 ISEN_ 可以使用测试点进行监控，也可以使用接头 J5 连接到外部 ADC。MAX22208 EV 套件采用 +4.5V 至 +65V (VM) 的输入电压工作。板载 +3.3V 稳压器 U2 (MAX6765TTSD2+) 提供 +3.3V 稳压输出，用于驱动 MAX22208 逻辑输入。配有端子板 J1 和 J6，为高电压、高电流 VM 输入和电机驱动器输出 OUT_ 提供接口。
MAX22208EVKIT
适用于 MAX22208 的评估套件

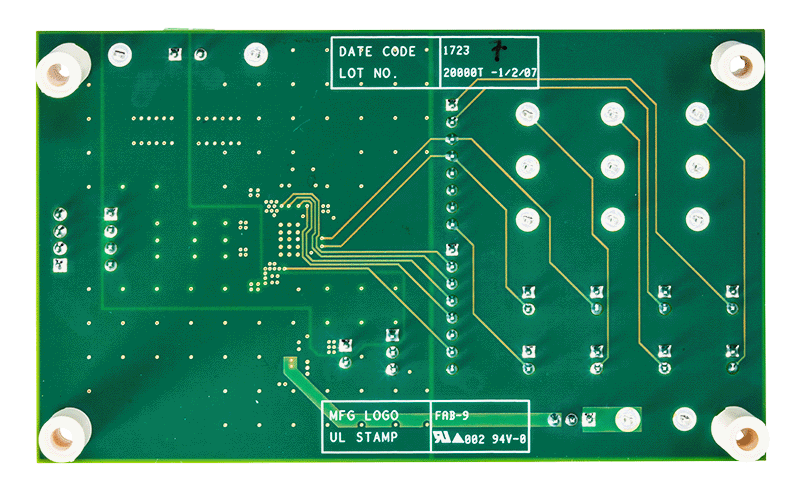

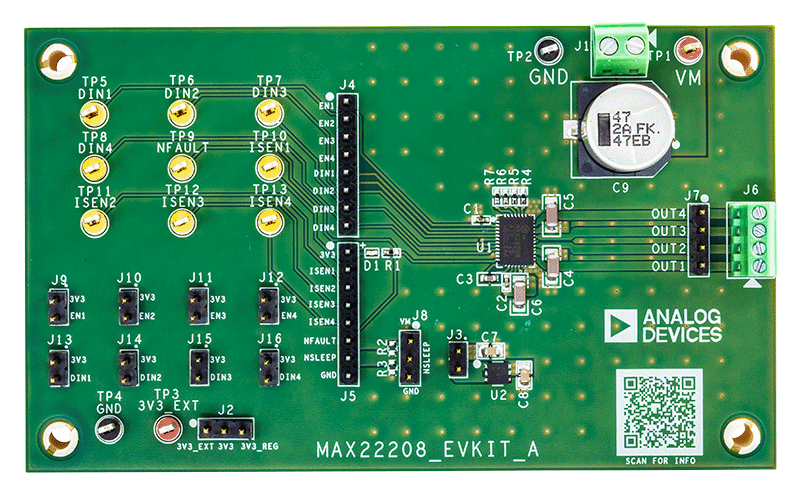

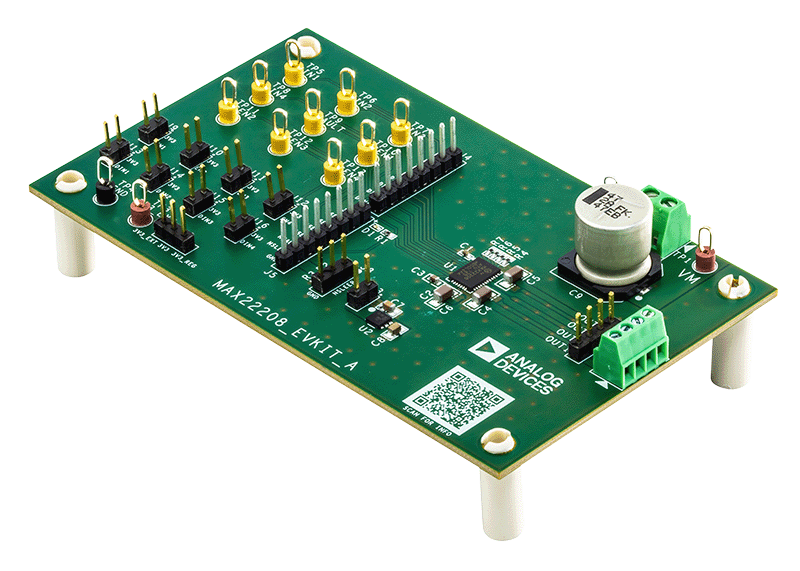

MAX22208EVKIT Board Photo Angle MAX22208EVKIT Board Photo Top MAX22208EVKIT Board Photo Bottom
