MAX22207

推荐用于新设计

集成电流检测功能的 36V、3.5A 有刷电机驱动器

业界超小尺寸单通道有刷电机驱动器解决方案

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 一个全 H 桥，额定电压为 +36V
  • 总 RDS(ON)（高侧 + 低侧）300mΩ（典型值）(TA = +25°C)
  • 额定电流（+25°C，典型值）
    • IPEAK = 3.5A
    • IRMS = 2A
  • 用于限制失速和冲击电流的可配置电流驱动调节 (CDR)
    • CDR 的可配置关断时间 (tOFF)（仅限 MAX22201）
  • 集成无损电流检测 (ICS)，无需体积较大的外部电阻，节省了功率
  • 电流检测输出 (CSO) 功能：ISEN 引脚上输出内部检测电流的副本
  • 电流驱动调节监控器 (CDROUT)（仅限 MAX22207）
  • 故障指示器引脚 (FAULT)
  • 完全集成的电荷泵
  • 保护功能
    • 为每个单独通道提供过流保护 (OCP)
    • 欠压锁定 (UVLO)
    • 热关断 (TSD) T = +165°C
    • ESD 保护，8kV HBM（OUT1 和 OUT2 引脚）
  • 3mm x 3mm TDFN12 超小型封装

MAX22201/MAX22202/MAX22207 集成一个 36V、3.5A 峰值全桥，可驱动一个有刷直流电机。全桥具有极低阻抗 FET，典型 RON（高侧 + 低侧）为 0.3Ω，可实现高驱动效率。3.5A 的额定峰值电流受过流保护阈值 (OCP) 限制。峰值电流定义为驱动器针对短暂瞬变可提供的最大电流。最大 RMS 电流为 2A，通常受散热考虑因素限制。2ARMS 电流值是指标准 JEDEC 4 层板在 25°C 环境温度下得到的数值。实际最大工作电流取决于应用的热特性（PCB 接地平面、散热器、通风等）。

MAX22201/MAX22202/MAX22207 具有准确的无损耗集成电流检测 (ICS) 功能和嵌入式内部电流驱动调节 (CDR) 电路，用于监测通过电机线圈的电流并限制峰值输出电流。当电机电流超过限流阈值时，全桥进入衰减模式并持续固定的关断时间 (tOFF)。对于有刷电机驱动应用，电流驱动调节可确保驱动器在正常条件下或电机启动和失速条件下安全可靠地运行，同时降低系统电源和电源旁路要求。内部感测电流的缩放副本输出到外部引脚 (ISEN)。有关这些功能的更多信息，请参阅详细说明。

所有版本均具有过流保护 (OCP)、热关断 (TSD) 和欠压保护 (UVLO) 功能。每次检测到故障条件时，都会激活一个开漏低电平有效故障指示引脚 (FAULT)。

该套件采用小巧的 TDFN12 3mm x 3mm 封装。MAX22201/MAX22202/MAX22207 具有小尺寸封装、高效率并集成准确的电流检测功能，因此非常适合空间和功耗敏感型应用。



应用

  • 有刷直流电机驱动
  • 锁存阀和电磁阀
  • 步进电机驱动（仅单相）
MAX22207
集成电流检测功能的 36V、3.5A 有刷电机驱动器

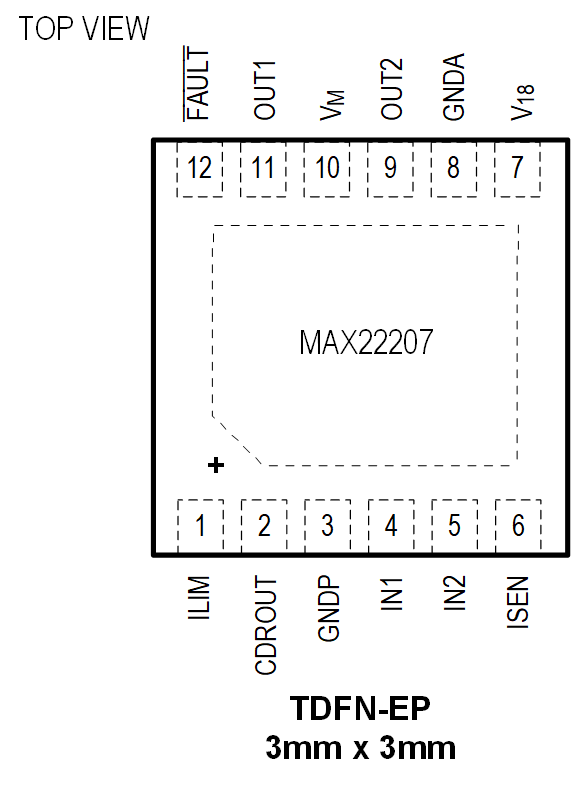

MAX22201/MAX22202/MAX22207 Simplified Block Diagram MAX22207 Circuit Diagram MAX22207 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX22207EVKIT

MAX22207 评估套件

立即购买 更多内容

特性和优点

  • 轻松评估 MAX22207
  • 可为外部 PWM 或可调节板载 PWM 输入配置
  • 可配置 RILIM 寄存器以调节集成限流值阈值
  • 电流驱动调节 (CDR) 监控输出，指示 CDR 已激活
  • 全面装配且经过测试
  • 经过验证的 PCB 布局

产品详情

MAX22207 评估套件（EV 套件）设计可靠，用于评估 MAX22207 直流有刷电机驱动器。MAX22207 集成了在全桥配置中用于 36V、3.5A 电机驱动应用的极低阻抗 FET。这种配置的典型 RON（高侧 + 低侧）为 0.3Ω。该 EV 套件具有接头、测试点和端子板，从而为 MAX22207 电机驱动器的 PWM 输入、电流感应输出、电源输入和电机驱动器输出提供接口。板载 ICM7556 提供板载 PWM 发生器，该发生器具有 16.5kHz 的固定频率，占空比可调范围为 4% 至 95%。该 EV 套件还允许用户使用板载电位器调节集成限流值。

MAX22201EVKIT

MAX22201评估套件

立即购买 更多内容

特性和优点

  • 轻松评估MAX22201
  • 可配置为外部PWM或可调板载PWM输入
  • 提供可配置RILIM电阻，用于调整集成限流阈值
  • 可配置ROFF电阻，用于调节关断时间
  • 装配完成且经过测试
  • 经过验证的PCB布局

产品详情

MAX22201评估套件（EV套件）设计可靠，用于评估MAX22201有刷直流电机驱动器。MAX22201 IC集成了超低阻抗FET，采用全桥配置，适用于36V、3.5A电机驱动器应用。此配置的RON（高侧+低侧）典型值为0.3Ω。评估套件通过接头、测试点和端子板，与MAX22201电机驱动器PWM输入、电流检测输出、电源输入和电机驱动器输出连接。板载ICM7556提供板载PWM发生器，具有16.5kHz的固定频率，占空比在4%至95%之间可调。评估套件支持用户使用板载电位器调整集成限流功能。

应用

  • 有刷直流电机驱动
  • 锁闭阀和电磁阀
  • 步进电机驱动（仅单相）
MAX22207EVKIT
MAX22207 评估套件

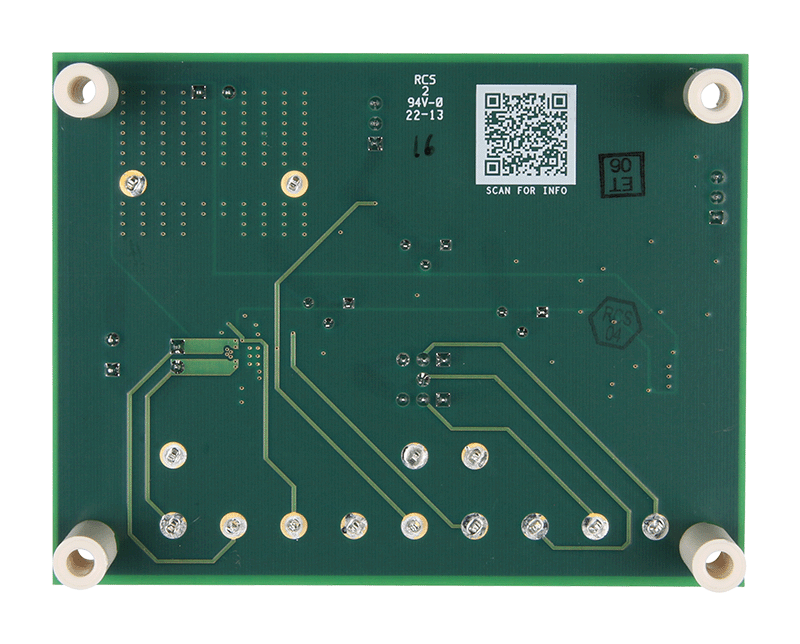

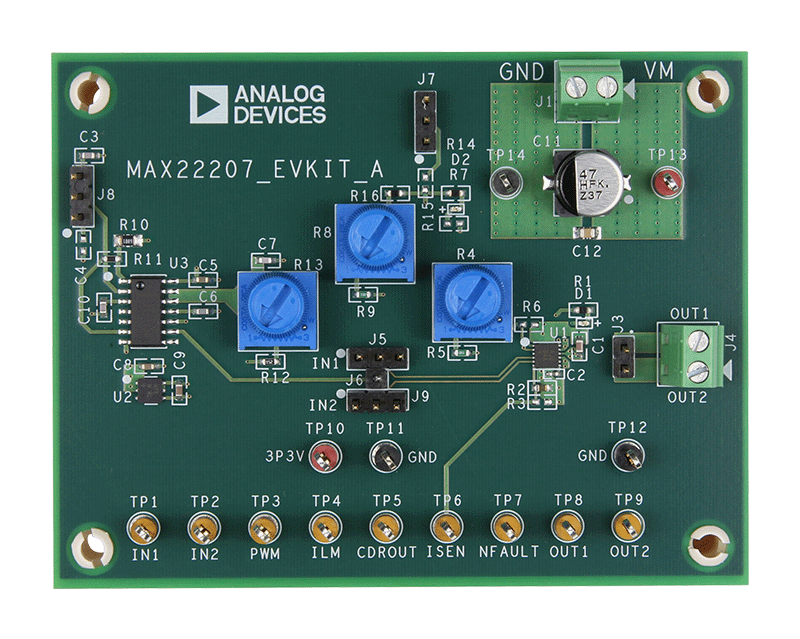

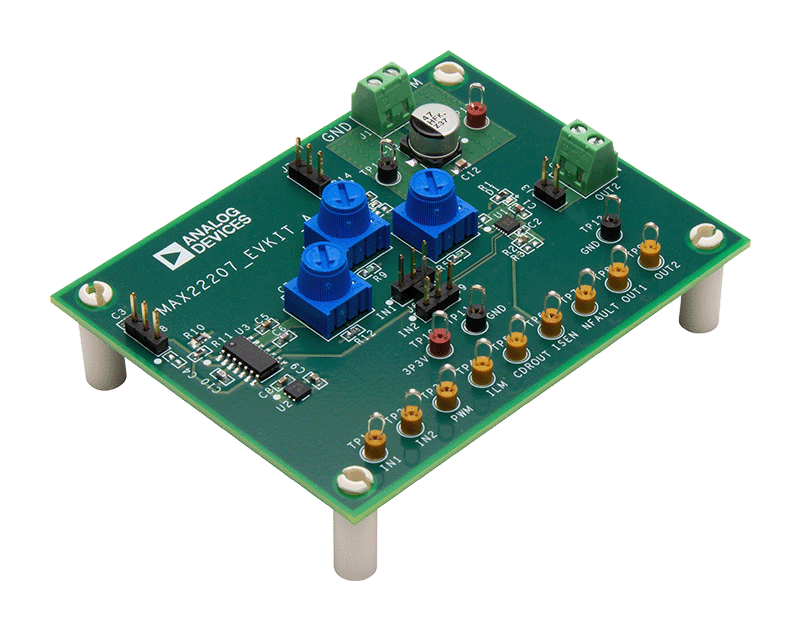

MAX22207EVKIT Board Photo Angle MAX22207EVKIT Board Photo Top MAX22207EVKIT Board Photo Bottom
MAX22201EVKIT
MAX22201评估套件
