MAX22191

寄生供电数字输入

更多 showmore-icon

业界最小、高可靠数字输入方案

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高度集成,提高电路设计灵活性
    • 250ns (最大值)响应时间
    • 通过现场侧输入寄生供电
    • 光隔离器源出电流输入
    • 光隔离器吸电流输入
    • 逻辑器件吸电流输入
    • 测试脉冲输入
    • 降低功耗和减少发热
      • 限流输入
      • 高可靠设计
        • -60V至+60V输入电压范围
        • -40°C至+125°C工作温度范围
更多细节
show more Icon

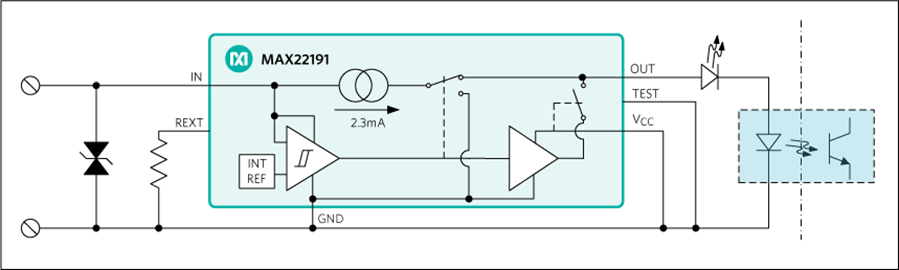

MAX22191为符合IEC 61131-2标准的工业数字输入(DI)器件,将24V工业数字输入转换为2.4mA(典型值)电流,用于驱动光隔离器。MAX22191的电压门限和电流水平兼容1类和3类输入,最大程度降低功耗。MAX22191也兼容48V输入,需增加外部电阻。

工作电源取自输入信号,现场侧无需外部电源。250ns(最大值)快速响应时间是高速输入的理想选择。此外,提供CMOS兼容测试输入,用于安全诊断。

MAX22191能够在恶劣工业系统中可靠工作,在-60V至+60V输入信号下正常工作。VCC供电时,集成热关断功能为器件提供进一步保护。

MAX22191采用小尺寸、6焊球、SOT23封装,工作在-40°C至+125°C环境温度范围。

应用

  • 流源出输入
  • 独立的隔离输入
  • 工业自动化
  • 电机控制
  • 过程自动化

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX22191AUT+
  • HTML
  • HTML
MAX22191AUT+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 11, 2021

- 1703RN

ASSEMBLY

MAX22191AUT+

量产

MAX22191AUT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX22191AUT+

量产

MAX22191AUT+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

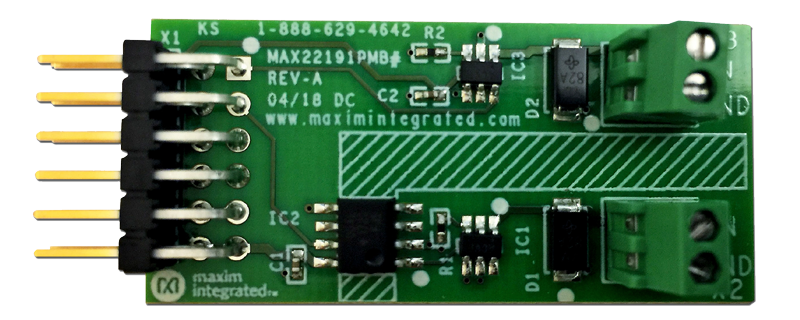

MAX22191PMB

MAX22191外设模块

zoom

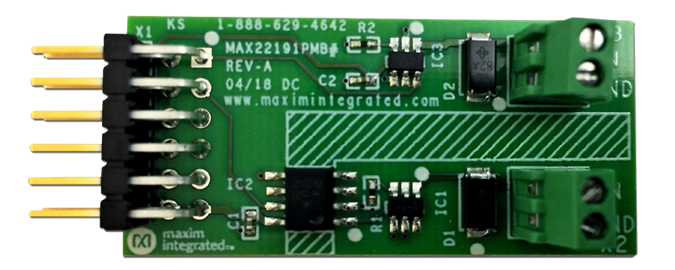

MAX22191PMB

MAX22191外设模块

MAX22191外设模块

特性和优点

  • 很容易评估MAX22191
  • 隔离、寄生供电和逻辑供电电路,方便评估
  • 经过验证的PCB布局
  • 支持USB2PMB2#或USB2GPIO#适配器和Munich GUI软件

产品详情

MAX22191PMB#外设模块提供评估MAX22191寄生供电数字输入器件所必须的硬件。关于MAX22191 IC工作的详细信息,请参阅IC的数据手册。PMB具有两个电路:一个用于隔离寄生供电电路(使用光隔离器),一个用于由低压逻辑电源供电的24V输入信号。

模块具有不同的使用方式。Maxim销售低成本USB2PMB1#、USB2PMB2#和USB2GPIO#适配器电路板,可使用Munich GUI软件通过USB电缆通信。电路板不包括该适配器。也可使用任意带有Pmod™兼容12引脚连接器的微控制器或FPGA。用户的另一个选择是通过临时接线将其系统连接到连接器X1上的引脚。对于后两种选项,用户需要编写自己的控制软件。

Pmod PCB的尺寸只有42mm长 x 20mm宽,宽度取决于X1连接器的尺寸。

应用

  • 流源出输入
  • 独立的隔离输入
  • 工业自动化
  • 电机控制
  • 过程自动化

MAX22191EVKIT

MAX22191 评估板

zoom

MAX22191EVKIT

MAX22191 评估板

MAX22191 评估板

特性和优点

  • 24V和48V电路,方便评估
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX22191评估板(EV kit)为完全装配并经过测试的电路板,演示MAX22191数字输入在光隔离器中的功能。评估板具有两个电路:一个用于24V数字输入信号,另一个用于48V输入信号。

应用

  • 楼宇自动化
  • 工业自动化
  • 过程自动化
  • 可编程逻辑控制器
