MAX2014
量产50MHz至1000MHz、75dB对数检测器/控制器
50MHz至1000MHz、75dB RF对数检测器/控制器，全温范围内保持最高动态范围和精度
- 产品模型
- 4
概述
- 完整的RF检测器/控制器
- 50MHz至1000MHz频率范围
- 在全温度范围内保持高精度
- 高动态范围
- 2.7V至5.25V电源电压范围
- 比例系数相对电源和温度变化保持恒定
- 带误差输出的控制器模式
- 关断模式下消耗电流1µA (典型值)
- 采用8引脚TDFN和8引脚µMAX®封装

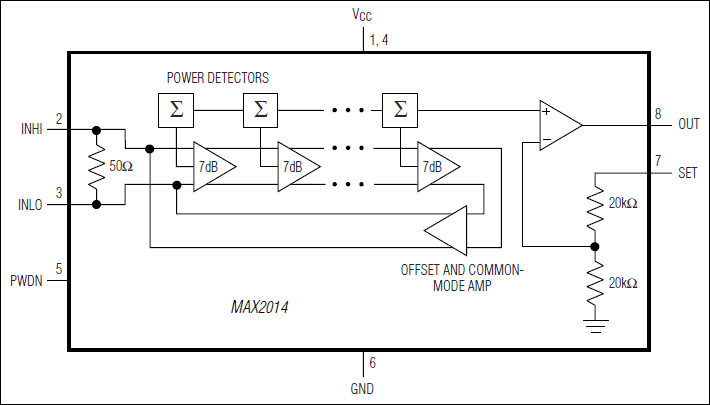

MAX2014是一款完整的多级对数放大器，设计用于把50MHz至1000MHz频率范围内的射频(RF)信号功率精确转换为相应的直流电压。该对数放大器在全温度范围内具有出色的动态范围和精度，非常适合于各种基站和其他无线应用，如自动增益控制(AGC)、发送器功率测量以及终端设备中的接收信号强度指示(RSSI)。
MAX2014还可工作在控制器模式下，作为高集成度AGC环路的一部分，用来测量、比较和控制可变增益放大器的输出功率。与基于二极管检波器的控制器相比，此对数放大器具有更宽的测量范围和极高的精度，在整个-40°C至+85°C工作温度范围内具有很高的温度稳定性。
应用
- AGC测量与控制
- 蜂窝基站、WLAN、微波链路、雷达及其它军用产品
- 光网络
- 射频发射功率测量
- RSSI测量
参考资料
数据手册 1
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2014ETA+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX2014ETA+T | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX2014EUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX2014EUA+T | Micro-MAX, Thin Shrink Small-Outline |
这是最新版本的数据手册
