概览
优势和特点
- 小封装: 0.3in²内集成了四个通道
- 低功耗: 340mW/通道(典型值)
- 高速: 3VP-P供电时，支持200Mbps
- -1V至+5.2V电压范围
- 集成引脚开关(-1V至+24V关闭范围)
- 集成PMU开关(-1V至+24V工作范围)
- 无源负载
- 通过引脚控制关闭的低漏电流模式：10nA (最大值)
- 超低增益误差和失调误差
产品详情

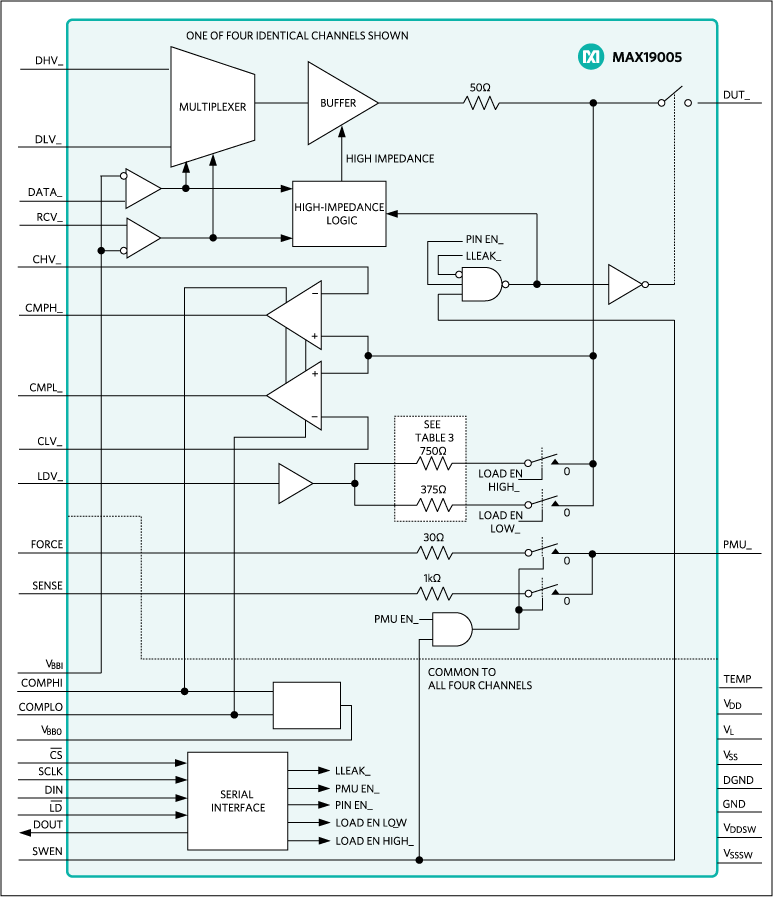

MAX19005为四通道、超低功耗引脚电子IC，包括两级引脚驱动器、一个窗比较器、一路无源负载和连接每个通道的加载感应开尔文开关参数测量单元(PMU)。驱动器具有-1V至+5.2V电压范围，提供高阻抗模式，即使在低压摆幅下也可保持高线性指标。窗比较器具有240MHz等效输入带宽，可编程输出电压。无源负载为被测件(DUT)提供上拉和下拉。
通过3线、低压、CMOS兼容串口选择低漏电流、高阻抗配置，高速PMU开关通过专用的数字输入控制。
器件提供80引脚、12mm x 12mm、0.5mm引脚间距的TQFP封装，底部带有6mm × 6mm裸焊盘，帮助改善散热。器件工作在0°C至+70°C商业级温度范围，提供管芯温度监测输出。
应用
- 有源老化系统
- DRAM探测器
- 低成本混合信号/片上系统(SoC)测试器
- NAND闪存测试器
- 结构测试装置
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
配套产品推荐
MAX19005 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX19005CCS+ | 材料声明 | 质量和可靠性 | 80-TQFP_EP-12X12X1.0 | |
| MAX19005CCS+T | 材料声明 | 质量和可靠性 | 80-TQFP_EP-12X12X1.0 | |
| Wafer Fabrication Data | MAX19005 Reliability Data |
