MAX180
量产完备的100ksps、8通道、12位数据采集系统
- 产品模型
- 10
概述
- 12位分辨率、±1/2 LSB线性度
- 8通道多路复用器输入(MAX180)
- 单端1:6多路复用器(MAX181)
- 内置采样保持
- 采样速率：100kHz
- 直流和动态测试
- 25ppm/°C内部基准电压源
- 每个通道均可配置为单极性（0V至+5V）或双极性（-2.5V至+2.5V）输入范围
- 每个通道均可配置为单端或差分输入
- 快速8/16位µP接口
- +5V和-12V至-15V电源供电
- 110mW功耗

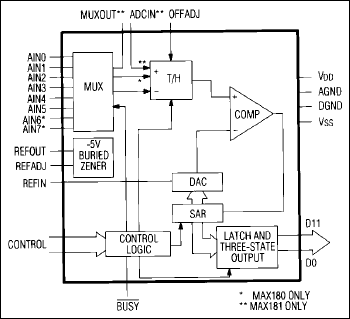

MAX180/MAX181均为完整的12位数据采集系统(DAS)，集成了8/6通道输入多路复用器、高带宽采样保持(T/H)、低漂移齐纳基准电压源和灵活的微处理器(µP)接口，提供高转换速度和低功耗。MAX180/MAX181可由µP配置为单极性或双极性转换以及单端或差分输入。这两款器件均以100kHz的吞吐速率进行采样和数字化，并具有快速的8位或16位µP接口。
MAX180有8个模拟输入通道，而MAX181有6个。MAX180的多路复用器输出直接馈入模数转换器(ADC)输入。MAX181将多路复用器输出和ADC输入分配到单独的引脚，以便在MUX和ADC之间插入可编程增益放大器。
该系统允许用户在内部或外部基准电压源之间进行选择。此外，可以调整内部基准电压源值和偏移，以使整个系统增益和偏移误差归零。该多路复用器具有高阻抗输入，简化了模拟驱动要求。
应用
- 自动测试设备(ATE)
- 数字信号处理(DSP)
- 高精度过程控制
- 高速伺服环路
