MAX17079

不推荐用于新设计

4电平或2电平逻辑至高压电平转换器，用于TFT LCD TV显示器

用于LCD平面电视的集成电源，简化电路板设计

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 7通道逻辑电平输入至高压输出电平转换器
  • 每通道上提供互补输出
  • VLS输入范围为10V至18V
  • VCC输入范围为2.3V至3.6V
  • 2电平或4电平工作模式
  • 排序或组合逻辑
  • 3Ω输出导通电阻
  • 5电平输出
  • 极短的传输延迟(80ns典型值)
  • 快速上升时间(30ns典型值)
  • 内置死区时间可避免电源直通
  • 热关断
  • VLS和VCC欠压锁定

MAX17079为7通道逻辑电平输入至高压输出电平转换器。每通道具有两个输入及一个共用的使能输入。每通道提供两路输出，可设置5种输出电平，两路输出彼此互补。这5种输出电平通过5个电源设置，14路输出共用该电源。

5个电源包括典型的TFT VCOM电源。两个较高电压的电源通常高于VCOM，并且VH1始终大于VH2。两个较低电压的电源低于VCOM，并且VL1始终小于VL2。其它电源包括VLS (典型的TFT AVDD电源)和VCC (逻辑电源)。MAX17079还可配置成双电平电压转换器。

当EN拉低时，14路输出连接至VCOM；当EN置高时，所有输出状态由各自的输入决定。逻辑输入由定时控制器驱动。输出开关导通电阻典型值为3Ω，具有低传输延时和快速上升时间。MAX17079具有最小死区时间，可防止电源间短路造成直通。MAX17079具有内部热关断功能，避免器件过热；还具有VCC欠压锁定(UVLO)和VLS UVLO功能。

MAX17079采用带裸焊盘的40引脚、6mm x 6mm薄型QFN封装，最大高度为0.8mm。
MAX17079
4电平或2电平逻辑至高压电平转换器，用于TFT LCD TV显示器

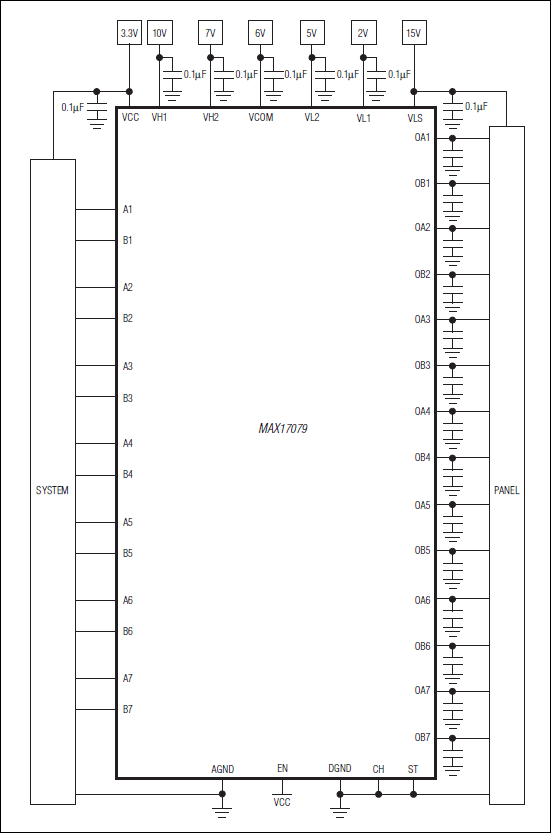

MAX17079：典型工作电路
